| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | PB8 |

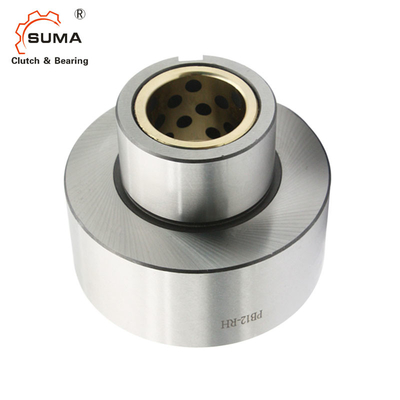

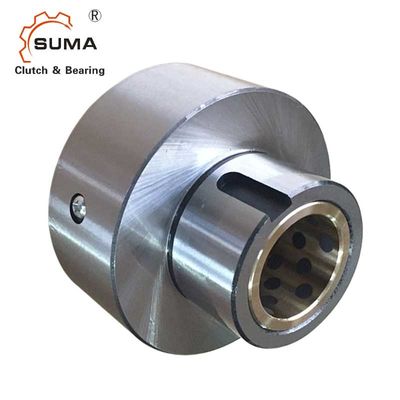

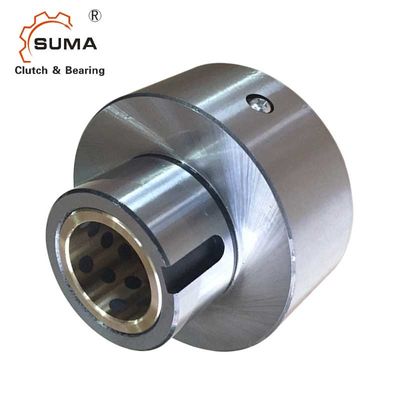

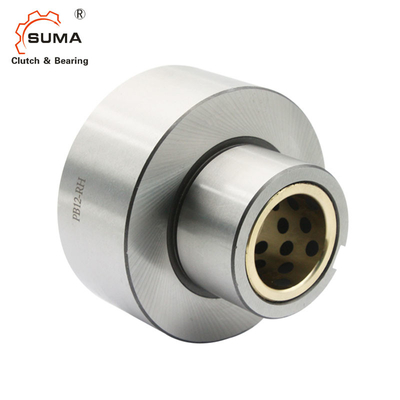

PB8 laufen ein Weisen-Nocken-Kupplungs-Lager frei
Maße und Kapazitäten
| Modell | Maximum. Überlauf (r/min) |
Bohrungs-Größe | B |
C h7 |
D |
E |
F |
Außenring Keilnute |
Gewicht (Kilogramm) |
|||||
| Innenring | Außenring | Durchmesser. (J7) |
Keilnute | G | K | L | ||||||||
| PB 3 | 1.800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25,7 | 4* 2,5 | 16 | 0,23 |
| PB 5 | 1.800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38,8 | 5* 3,0 | 20 | 0,58 |
| PB 6 | 1.500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5* 3,0 | 27 | 1,1 |
| PB 8 | 1.200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7* 4,0 | 27 | 1,6 |
| PB 10 | 1.000 | 400 | 31,5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 *4.5 | 28 | 2,5 |
| PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52,6 | 10 *4.5 | 29 | 3,6 |
| PB 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57,3 | 12 *4.5 | 30 | 6,0 |
Montage und Koppelung
Installation und Verwendung
1. Concentricities des Innenrings und der Außenring werden durch das Gleitlager beibehalten, das zwischen dem Außenring und der Welle gelegen ist. Radiallast, die an dem Außenring arbeitet, wird auch durch dieses Gleitlager gestützt. Die Welle muss durch das Kupplungsaußenringende ausgedehnt deshalb sein.
2. Benutzen Sie die PB Reihen-Nocken-Kupplung nicht als Koppelung. Verwenden Sie mit einer flexiblen Koppelung, wenn Sie zwei Wellen anschließen.
3. Spezifizieren Sie Recht (relative Feuchtigkeit) oder den gelassenen Innenring-Antrieb der Hand (LH), der vom Ende angesehen wird, das durch den Pfeil in der Illustration oben markiert wird. Überprüfen Sie, ob die Rotation der Kupplung ist korrekt bevor sie Streit ist.
4. Für das Indexieren des Gebrauches, wird Ölschmierung empfohlen.
5. Schlüssel verwendet zu werden sollte mit JIS B1301-1959 übereinstimmen
6. Axialkraft sollte durch andere Geräte, nicht durch die Nocken-Kupplung gestützt werden.
7. Die Bohrung des gefahrenen Mitgliedes, wie das Kettenrad auf dem Kupplungsaußenring, sollte Toleranz H6 oder H7 des JIS-Standards treffen.
