Keil der Weisen-MX22 eins laufen Nocken-Kupplungs-Lager frei

Grundlegende Informationen
Herkunftsort: China
Markenname: SUMA
Zertifizierung: ISO SGS
Modellnummer: MX22
Min Bestellmenge: 1
Preis: USD100-USD180 PER PIECE
Verpackung Informationen: Kartonkasten/-Holzkiste
Lieferzeit: 7-15 Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, Paypal
Produktname: Nocken-Kupplung, die MX22 trägt Tragen gestützt: ja
Material: Wälzlagerstahl GCR15 Größe: 22*95*80mm
Drehmoment-Kapazität: 78.4Nm Garantie: 1-jährig
PAKET: Kartonkasten/-Holzkiste Umdrehungsgeschwindigkeit: 1200rpm
Markieren:

MX22 Cam Clutch Bearing

,

1200RPM Cam Clutch Bearing

,

MX22l Clutch Cam

MX22 Einpress-80MM laufen Kupplungs-Lager des Nocken-1200RPM frei



Wenn Sie die Kupplung an einer Welle anbringen, wenden Sie Druck am Innenringende der Kupplung, aber nie am Außenring an.
Richtige Auswahl der Nocken-Kupplung liefert genaue indexierende Leistung. Eine Bremsanlage und ein backstopping Gerät auch werden erfordert möglicherweise für genauere Leistung.

Die Toleranz der Nabenbohrung sollte H6 oder H7 sein.

Maße und Kapazitäten

Keil der Weisen-MX22 eins laufen Nocken-Kupplungs-Lager frei 0



Modell Drehmoment
Kapazität

Maximum.

Index-Bewegung

Bohrungs-Größe B
(h7)
C PCD
D
E F S

Schmierung
Füller PlugSize×

Neigung

Trägheit
Inner
Rennen
Widerstand
Drehmoment
Öl Gewicht
Durchmesser. Keilnute
(N·m) (Zyklus/Minute) (Kilogramm·m2) (N·m) (ml) (Kilogramm)
MX22 78,4 1200 22 6 × 2,8 80 95 77 80 12 35 16 M6XP1.0 0,00015 0,47 80 3,3
MX35 235 1200 35 10 ×33 90 125 87 110 12 50 16 M6XP1.0 0,000625 1,36 110 6,4
MX50 441 1200 50 14 × 3,8 100 155 97 140 14 70 16 M8XP1.25 0,00275 2,68 190 10,6
MX70 784 1200 70 20 ×4.9 127 200 124 180 15 100 20 M8XP1.25 0,013 5,15 340 21,3

Montage und Koppelung

Keil der Weisen-MX22 eins laufen Nocken-Kupplungs-Lager frei 1

Installation und Verwendung
1. Für Installation fügen Sie die Kupplung in die Nabenbohrung eines Flaschenzuges, des Gangs oder der Speiche ein und schrauben Sie die Bolzen (Hochspannung) in die Gewindebohrungen in der Stirnfläche der Kupplung. Sehen Sie Illustration auf dem Recht.
2. Ein Einpress wird für MX-Reihenkupplungen für das Indexieren von Anwendungen angefordert, aber nicht 0,025 Millimeter wenn Presseinstallation übersteigt.
3. justieren Sie die Seite des Schlüssels, um die Keilnute fest zu passen, aber erlauben Sie eine Freigabe zwischen der Spitze des Schlüssels und Keilnute.

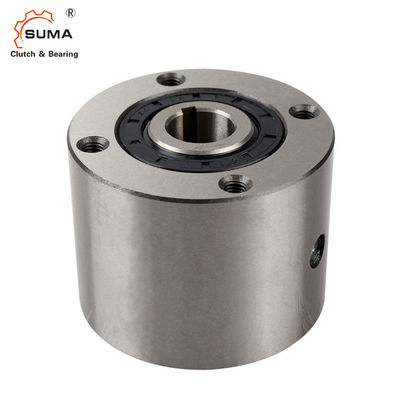

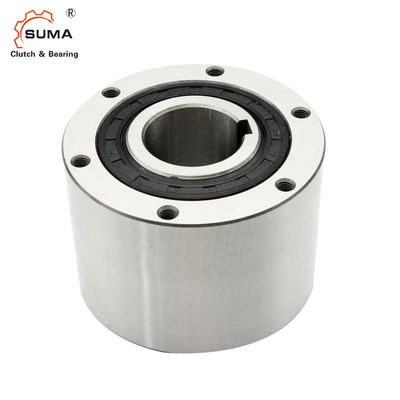

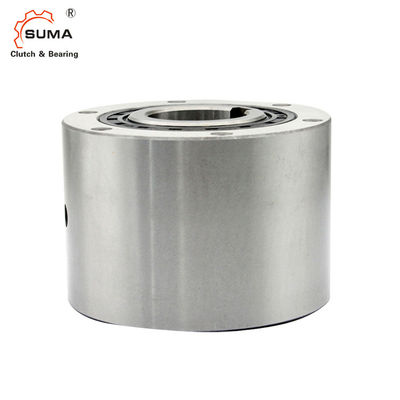

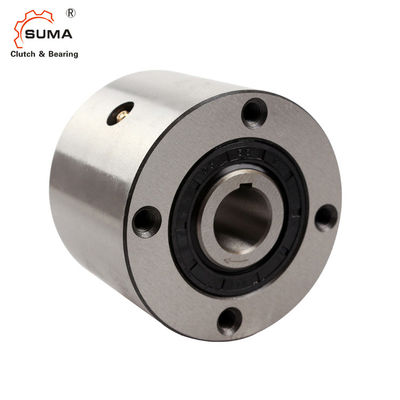

Bilder

Keil der Weisen-MX22 eins laufen Nocken-Kupplungs-Lager frei 2

Keil der Weisen-MX22 eins laufen Nocken-Kupplungs-Lager frei 3

Keil der Weisen-MX22 eins laufen Nocken-Kupplungs-Lager frei 4
