Nocken-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | LD04 |

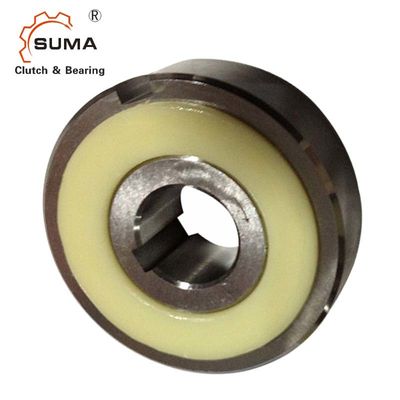

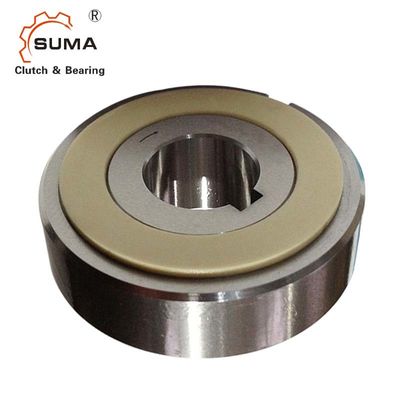

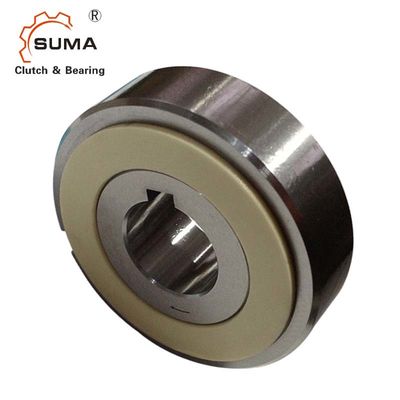

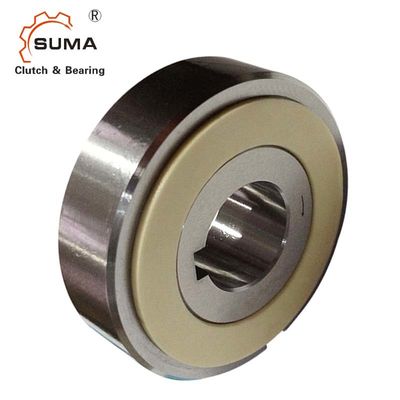

LD04 spezielles Weisen-Keiln-Nocken-Kupplungs-Lager des Fett-eins
Maße und Kapazitäten
Modell |
Drehmoment Kapazität (Nanometer) |
Widerstand Drehmoment (Nanometer) |
Maximum. Überlauf (r/min) |
Minute) |
Max.Radial Last wann Überlauf (kgf) |
Bohrungs-Größe |
B |
C |
D |
E |
Außenring Keilnute |
Gewicht (Kilogramm) |
||
| Innenring | Durchmesser. (H7) |
Schlüssel Weise |
||||||||||||
| LD04 | 5,88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19,5 | 23,9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
| LD05 | 9,8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19,5 | 23,9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
| LD06 | 19,6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19,5 | 23,9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
| LD07 | 29,4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19,5 | 23,9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19,5 | 23,9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Montage und Koppelung
Installation und Verwendung
1. prelubricated LD-Reihen-Nocken-Kupplung mit speziellem Fett und ist zum Gebrauch bereit.
Kein zusätzliches Schmiermittel wird angefordert.
2. Wenn Sie die Kupplung auf die Welle setzen, drängen Sie den Innenring der Kupplung etwas mit einem weichen Hammer, die Kupplung zu verhindern
Außenring vom Gleiten weg von dem Innenring.
3. seien Sie sicher, die Platte zu befestigen. Dieses verhindert den Außenring am Gleiten weg von dem Innenring. See empfahl sich
Maße der Platte aufgelistet auf dem Recht.
4. Für Schmierung beschichten Sie die Platte und das gestoßene Metall mit Fett.
5. Treffen Sie nie Axialkräfte auf die Kupplung zu. Andere Geräte sollten zur Verfügung gestellt werden, um die Axialkräfte aufzunehmen, die auf die Kupplung zugetroffen werden.
6. sollte Schlüssel mit JIS B1301-1959 übereinstimmen.
7. Die Bohrungen des Flaschenzuges, des Kettenrades, des etc., sollten eine Toleranz von H6 oder von H7 haben.
