Nocken-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FBF24 |

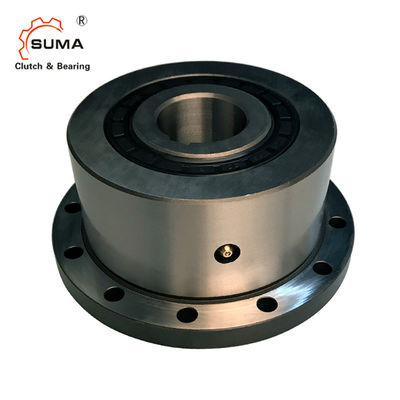

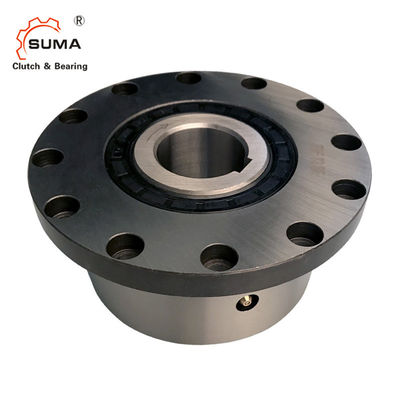

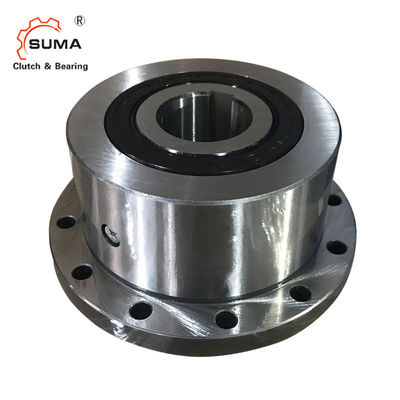

Indexierende FBF 24 laufen Siegelkeiln-Nocken-Kupplungs-Lager frei
Eigenschaften
Komplett läuft FBF mit Befestigungsflansch sind Siegelkeil freiläuft mit Kugellagern frei. Sie sind geliefertes öl-gefülltes und installationsbereit.
Läuft FBF werden verwendet wie frei:
➧ Endanschläge
➧ Freilaufkupplungen
➧ Indexieren läuft frei
Zusätzlich zum Standard sind vier andere Arten für ausgedehnte Nutzungsdauer und Indexierengenauigkeit verfügbar.
Nennmomente bis 160 000 Nanometer. Bohrungen bis 300 Millimeter. Viele Standardbohrungen sind verfügbar.
Maße und Kapazitäten
|
Frei Rad Größe |
Ty PET |
Nom inal Felsen que |
M Ring freew Fersen |
Axt. Geschwindigkeit Ring freew Fersen Läufe min-1 |
Art |
Nom inal torq ue |
Max. Speed Ring freew Fersen Läufe min-1 |
Äußer Ring freew Fersen Läufe min-1 |
Ty PET |
Nom inal torq ue |
Keil Start am Innenring Geschwindigkeit min-1 |
Max. Speed Ring freew Fersen uns min-1 |
Äußer Ring fährt min-1 |
Ty PET |
Nom inal Felsen que |
Keil Start an äußer Ringgeschwindigkeit min-1 |
Maximum. Geschwindigkeit äußer Ring freew Fersen Läufe min-1 |
Innenring fährt min-1 | Art |
Nom inal Felsen que |
| FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | CFP | 19 | ||||||||||
| FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | CFP | 31 | ||||||||||
| FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | CZ | 110 | 850 | 3 000 | 340 | SFP | 120 | |||||
| FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 | 320 | SFP | 180 |
| FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 | 560 | SFP | 310 |
| FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 | 488 | SFP | 630 |
| FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 | SFZ | 1 700 | 1 450 | 1 600 | 580 | SFP | 750 |
| FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 | SFZ | 2 500 | 1 300 | 1 350 | 520 | SFP | 1 250 |
| FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 | SFZ | 5 000 | 1 200 | 1 200 | 480 | SFP | 3 100 |
| FBF 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 | SFZ | 10 000 | 950 | 1 150 | 380 | SFP | 6 300 |
| FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 | SFZ | 20 000 | 680 | 900 | 272 | SFP | 12 500 |
| FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 | SFZ | 37 500 | 600 | 750 | 240 | SFP | 25 000 |
| FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | ||||||||||||
| FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Das maximale übertragbare Drehmoment ist 2mal der spezifizierte Nennmoment. Sehen Sie Seite 14 für Bestimmung des Auswahldrehmoments.
| Laufen Sie Größe frei | Millimeter | Millimeter |
Bohrung Millimeter |
bezüglich d Millimeter |
Millimeter | max. Millimeter | Millimeter |
D Millimeter | F Millimeter |
G ** | L Millimeter |
N Millimeter | T Millimeter |
Z ** |
Gewicht Kilogramm |
| FBF 24 | 12 | 14* | 14* | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
| FBF 29 | 15 | 17* | 17* | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
| FBF 37 | 14 | 16 | 18 | 20 | 22* | 22* | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | 8 | 1,5 |
| FBF 44 | 20 | 22 | 25* | 25* | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | 8 | 2,3 | ||
| FBF 57 | 25 | 28 | 30 | 32* | 32* | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
| FBF 72 | 35 | 38 | 40 | 42* | 42* | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5,8 | |
| FBF 82 | 35 | 40 | 45 | 50* | 50* | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | 8 | 7,0 | |
| FBF 107 | 50 | 55 | 60 | 65* | 65* | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
| FBF 127 | 50 | 60 | 70 | 75* | 75* | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
| FBF 140 | 65 | 75 | 80 | 90 | 95* | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
| FBF 200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
| FBF 270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
| FBF 340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
| FBF 440 | 220 | 300 | 775 | 630 | 7,5 | M 30 | 315 | 50 | 710 | 18 | 564,0 |
Keilnute entsprechend LÄRM 6885, Seite 1 • Toleranz der Keilnutenbreite JS10.
* Keilnute entsprechend LÄRM 6885, Seite 3 • Toleranz der Keilnutenbreite JS10.
** Z = Zahl von befestigenden Löchern für Schrauben G (LÄRM-en-ISO 4762) am Teilkreis T.
Montage und Koppelung
Das Kundenzubehörteil wird auf dem externen Durchmesser D zentriert und weglief dann an an das Gesicht über den Flansch.
Die Toleranz der Welle muss ISO h6 sein, oder j6 und die Toleranz des Versuchsdurchmessers D des Zubehörteils müssen ISO H7 oder J7 sein.
Beispiel für die Einrichtung
Laufen Sie Größe FBF 72, Art mit Keilnstart Z und 38 Millimeter-Bohrung frei: • FBF 72 LZ, d = 38 Millimeter
Bei der Einrichtung, die Freilaufrichtung des Innenrings bitte auch zu spezifizieren, wenn Sie in Richtung X angesehen werden: • nach links frei oder • rechts herum frei
