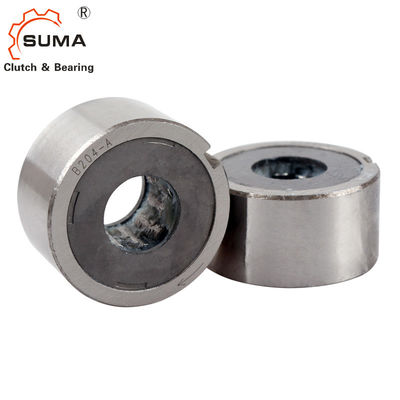

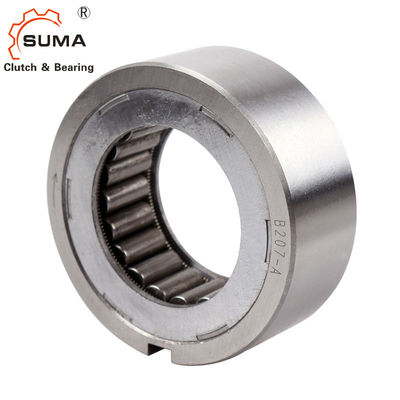

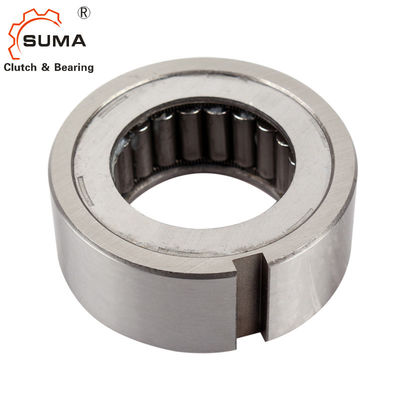

Weisen-Kupplung B205 B206 B207 eins, die Endanschlag-Nocken-Kupplung trägt
Installation und Verwendung
1. Der 200 Reihen-Nocken-Kupplung ist die angebrachte Welle, also muss die Welle, an der die Kupplung angebracht wird, zu Fall-Tiefe Rc 56-60 und 1,5 verhärtet werden Millimeter, nachdem man gerieben hat. Schleifen zum Ende 1.5S (16micro-inch). Die Verjüngung dieser Welle sollte 0,01 Millimeter pro 50mm nicht übersteigen.
2. Für Installation der Kupplung, bringen Sie die Kupplung mit Lagern an beiden Seiten oder an einer Seite, um Konzentrizität zwischen der Welle und dem Kupplungsaußenring zu erhalten an und Radialstrahl oder Axialkräfte aufzunehmen, die möglicherweise an dem Außenring oder der Welle arbeiten. Sehen Sie das Installationsbeispiel.
3. Die Kupplung sollte an der Welle angebracht werden, indem man sie in die Richtung dreht, die durch den Pfeil markiert wird
dargestellt auf der Kupplungsscheibe. Treffen Sie Schock nicht auf die Kupplung zu, indem Sie hämmern.
4. Die Kupplungen haben die gleichen Außendurchmesseren wie die Lager, die in der Tabelle oben gezeigt werden. Gebohrte Toleranz der Wohnung, in der die Kupplung zusammengebaut wird, sollte innerhalb des Bereiches sein, der in der Tabelle unten gezeigt wird.
5. Für Index-Bewegung wird Ölschmierung empfohlen.
6. sollte Konzentrizität der Unterkunftbohrung und der Welle innerhalb 0,05 Millimeters sein.
7. sollte Schlüsselprofil mit JIS B1301-1959 übereinstimmen.
Maße und Kapazitäten
Modell |
Drehmoment-Kapazität (N.m) |
Widerstand-Drehmoment (N.m) |
Maximal. Überlauf (r/min) | Max.Idexing (Zyklus/Minute) | (+0 bis -0,6) | B | Keilnute | Wenn JIS trägt, nein. |
Welle Dia. C (+0 bis -0,025) |
Gewicht (Kilogramm) |
|
Welle | Außenring | ||||||||||
B203 | 39,2 | 0,1 | 2400 | 500 | 150 | 25 | 40 (- 0.014-0.039) | 4X2.5 | 6203 | 16,51 | 0,23 |
B204 | 58,8 | 0,1 | 2400 | 500 | 150 | 25 | 47 (- 0.014-0.039) | 5X3 | 6204 | 18,796 | 0,34 |
B205 | 98 | 0,2 | 1800 | 400 | 150 | 25 | 52 (0.017-0.042) | 5X3 | 6205 | 23,622 | 0,45 |
B206 | 235 | 0,2 | 1800 | 350 | 150 | 28 | 62 (- 0.017-0.042) | 7X4 | 6206 | 32,766 | 0,68 |
B207 | 372 | 0,2 | 1800 | 300 | 150 | 28 | 72 (- 0.017-0.042) | 7X4 | 6207 | 42,088 | 0,8 |
B208 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 80 (- 0.017-0.042) | 10X4.5 | 6208 | 46,761 | 0,91 |
B209 | 549 | 0,2 | 1800 | 200 | 150 | 32 | 85 (- 0.020-0.045) | 10X4.5 | 6209 | 46,761 | 0,95 |
B2010 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 90 (- 0.020-0.045) | 10X4.5 | 6210 | 56,109 | 1 |
B2011 | 784 | 0,29 | 1200 | 200 | 150 | 32 | 100 (- 0.020-0.050) | 10X4.5 | 6211 | 56,109 | 1,4 |
B2012 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 110 (- 0.020-0.050) | 10X4.5 | 6212 | 70,029 | 1,8 |
B2013 | 1230 | 0,29 | 1200 | 180 | 150 | 42 | 120 (- 0.020-0.050) | 10X4.5 | 6213 | 70,029 | 2,3 |
B2014 | 1390 | 0,39 | 180 | 180 | 150 | 42 | 125 (- 0.024-0.060) | 12X4.5 | 6214 | 79,356 | 2,4 |
