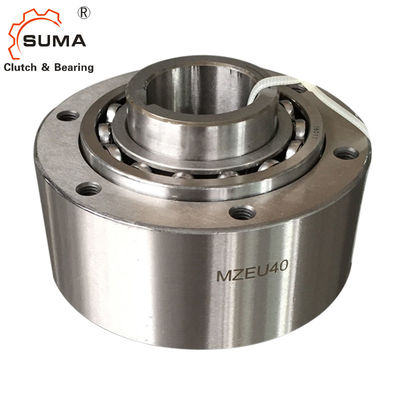

MZEU15 Frewheel ein Weisen-Endanschlag-Rollen-Kupplungs-Lager
  • MZEU15 Frewheel ein Weisen-Endanschlag-Rollen-Kupplungs-Lager
  • MZEU15 Frewheel ein Weisen-Endanschlag-Rollen-Kupplungs-Lager
MZEU15 Frewheel ein Weisen-Endanschlag-Rollen-Kupplungs-Lager

MZEU15 Frewheel ein Weisen-Endanschlag-Rollen-Kupplungs-Lager

Herkunftsort China
Markenname SUMA
Zertifizierung ISO SGS
Modellnummer MZEU15
Produkt-Details
Produktname:
Rollen-Kupplung, die MZEU15 trägt
Tragen gestützt:
Ja
Material:
Wälzlagerstahl GCr15
GRÖSSE:
15*68*52mm
Drehmoment-Kapazität:
100nm
Garantie:
1-jährig
Paket:
Karton-Kasten/Holzkiste
Soem:
nehmen Sie an
Markieren:

MZEU-Rollen-Kupplungs-Lager

,

Kupplungs-Lager der Rollen-GCr15

,

Weisen-Rollenlager MZEU eins

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
USD80-USD110 PER PIECE
Verpackung Informationen
Karton-Kasten/Holzkiste
Lieferzeit
7-15 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, Paypal
Produkt-Beschreibung

MZEU15 laufen ein Weisen-Endanschlag-Rollen-Kupplungs-Lager frei



Eigenschaften:





  • Wir empfehlen eine Wellentoleranz von h7, und Keilnute ISO R773 (LÄRM 6885,1) ist Standard.
  • Wir empfehlen eine Toleranz von E H7 für das Kettenrad und andere Teile.
  • Säubern Sie die Oberfläche beider Enden des Außenrings und der Kontaktflächen des Flansches, des Kettenrades und der anderen Teile.
  • Für vorbildliches Nr. MZEU90 zu MZEU150, wenden Sie Dichtungskleber an der Oberfläche des Außenrings an beiden Enden an.
  • Modell-Nr. MZEU12 zu MZEU80 werden vor-eingefettet und keine Schmierung erfordern. Die Betriebstemperaturspanne ist -40C zu +40C. Modell No MZEU90 zu MZEU150 erfordern Ölschmierung.
  • Modell-Nr. MZEU12 zu den Kettenrädern MZEU80 und zu anderen übertragenden Faktoren des Drehmoments kann mit dem Standardflansch benutzt werden.
    •



  • Wenn sie Standardflansche installieren, passen Kettenräder und andere Ausrüstung zur Kupplung sie um die Lager und schrauben die Bolzen in beide Enden des Außenrings.
  • Indem man den Flansch und Kettenrad auf die Gegenseite installiert, kann der Drehsinn geändert werden.
  • Wenn Sie die Kupplung auf die Welle anbringen, wenden Sie Druck am Innenring aber nie am Außenring an.
  • Für indexierende Hochgeschwindigkeitsanwendungen (mehr als 50, c/m), das eine starke Frühlingsart isrecommended.



Maße und Kapazitäten

MZEU15 Frewheel ein Weisen-Endanschlag-Rollen-Kupplungs-Lager 0


Modell
 		 Drehmoment
Capac






Max. Overrunning
Widerstand
Drehmoment
Bohrungs-Größe
Keilnute

B
C
D
E
F
G
H-J
K
L
Gewicht
N·m r/min r/min N·m H7 Innenring   h7   PCD           C (Kilogramm)
MZEU 12 (K) 60 2.000 1.000 0,20 12 4X1.8 42 62 20 51 42 20 27 3 - 05,5 - 0,8 0,5
MZEU 15 (K) 100 1.800 900 0,20 15 5X2.3 52 68 28 56 47 25 32 3 - M5 8 0,8 0,8
MZEU 20 (K) 245 1.600 700 0,29 20 6X2.8 57 75 34 64 55 30 39 4 - M5 8 0,8 1,2
MZEU 25 (K) 425 1.600 600 0,33 25 8X3.3 60 90 35 78 68 40 40 4 - M6 10 0,8 1,8
MZEU 30 (K) 735 1.500 500 0,39 30 8X3.3 68 100 43 87 75 45 48 6 - M6 10 1,0 2,6
MZEU 35 (K) 1.015 1.400 300 0,49 35 10X3.3 74 110 45 96 80 50 51 6 - M6 12 1,0 3,2
MZEU 40 (K) 1.350 1.400 300 0,59 40 12X3.3 86 125 53 108 90 55 59 6 - M8 14 1,3 4,8
MZEU 45 (K) 1.620 1.400 300 0,69 45 14X3.8 86 130 53 112 95 60 59 8 - M8 14 1,3 6,2
MZEU 50 (K) 2.070 1.300 250 0,79 50 14X3.8 94 150 64 132 110 70 72 8 - M8 14 1,3 8,2
MZEU 55 (K) 2.400 1.300 250 0,88 55 16X4.3 104 160 66 138 115 75 72 8 - M10 16 1,5 9,5
MZEU 60 (K) 2.950 1.200 250 0,98 60 18X4.4 114 170 78 150 125 80 89 10 - M10 16 1,5 12,3
MZEU 70 (K) 4.210 1.100 250 1,27 70 20X4.9 134 190 95 165 140 90 108 10 - M10 16 1,8 18,1
MZEU 80 (K) 5.170 800 200 1,38 80 22X5.4 144 210 100 185 160 105 108 10 - M10 16 1,8 23,1
MZEU 90 (K) 12.000 450 150 4,70 90 25X5.4 158 230 115 206 180 120 125 10 - M12 20 2,0 28,1
MZEU100 (K) 17.600 400 130 5,39 100 28X6.4 182 270 120 240 210 140 131 10 - M16 24 2,0 46,3
MZEU130 (K) 24.500 320 110 6,76 130 32X7.4 212 310 152 278 240 160 168 12 - M16 24 2,5 70,2
MZEU150 (K) 33.800 240 80 8,13 150 36X8.4 246 400 180 360 310 200 194 12 - M20 32 2,5 146,3

Montage und Koppelung

MZEU15 Frewheel ein Weisen-Endanschlag-Rollen-Kupplungs-Lager 1

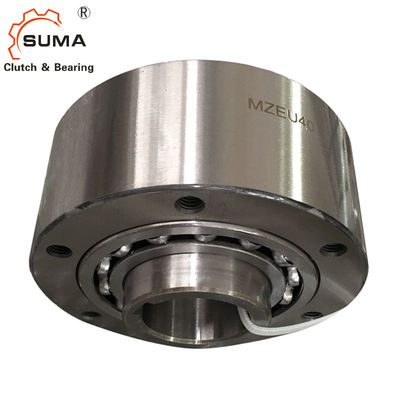

Bilder

MZEU15 Frewheel ein Weisen-Endanschlag-Rollen-Kupplungs-Lager 2

MZEU15 Frewheel ein Weisen-Endanschlag-Rollen-Kupplungs-Lager 3



MZEU15 Frewheel ein Weisen-Endanschlag-Rollen-Kupplungs-Lager 4

Umbauten:

Kupplungs-Lager der Rollen-GCr15,

Eine Möglichkeit laufen Kupplung frei,

MZEU-Rollen-Kupplungs-Lager
