Rollen-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | MZEU15 (K) E1+E2 |

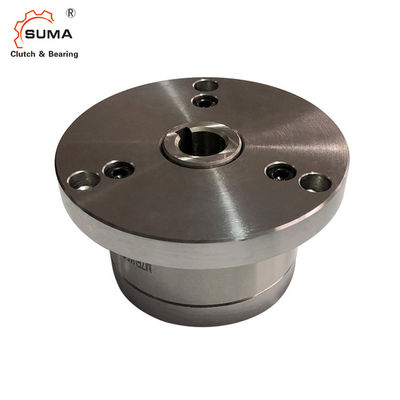

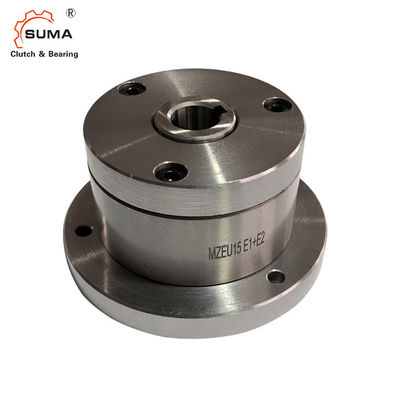

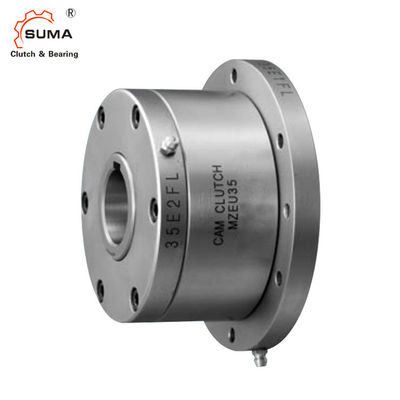

100 Rollen-Kupplung Nanometers MZEU GCr15, die ohne Schmierung trägt
Modell nein.
Innenring q
w-Außenring
e-Nocken
r-Frühling
t Tragen
y-Seitenplatte
Flansch u E1
I Flansch E2
O-Sockelbolzen
! 0 Klemmschraube
Diese Zeichnung zeigt MZEU E1+E2
MZEU K
Kein Kennzeichen: Keine Keilnute auf dem Außenring.
K: Keilnute auf dem Außenring.
Maße und Kapazitäten
| Modell | Drehmoment Kapazität |
Max. Overrunning |
Widerstand Drehmoment |
Bohrungs-Größe | Keilnute | B | BF | C | DF | F | M | N | Gewicht | ||
|
Inner Rennen |
Äußer Rennen |
||||||||||||||
| Nanometer | r/min | r/min | Nanometer | H7 | Innenring | h7 | Kilogramm | ||||||||
| MZEU12 (K) E1+E2 | 60 | 2.000 | 1.000 | 0,20 | 12 | 4X 1,8 | 42 | 62 | 85 | 20 | 72 | 20 | 10,0 | 5,7 | 1,1 |
| MZEU15 (K) E1+E2 | 100 | 1.800 | 900 | 0,20 | 15 | 5 x 2,3 | 52 | 68 | 92 | 28 | 78 | 25 | 11,0 | 5,7 | 1,5 |
| MZEU20 (K) E1+E2 | 245 | 1.600 | 700 | 0,29 | 20 | 6X 2,8 | 57 | 75 | 98 | 34 | 85 | 30 | 10,5 | 5,7 | 1,9 |
| MZEU25 (K) E1+E2 | 425 | 1.600 | 600 | 0,33 | 25 | 8X 3,3 | 60 | 90 | 118 | 35 | 104 | 40 | 11,5 | 6,8 | 2,9 |
| MZEU30 (K) E1+E2 | 735 | 1.500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 128 | 43 | 114 | 45 | 11,5 | 6,8 | 4,0 |
| MZEU35 (K) E1+E2 | 1.015 | 1.400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 140 | 45 | 124 | 50 | 13,5 | 6,8 | 5,2 |
| MZEU40 (K) E1+E2 | 1.350 | 1.400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 160 | 53 | 142 | 55 | 15,5 | 9,0 | 7,9 |
| MZEU45 (K) E1+E2 | 1.620 | 1.400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 165 | 53 | 146 | 60 | 15,5 | 9,0 | 9,3 |
| MZEU50 (K) E1+E2 | 2.070 | 1.300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 185 | 64 | 166 | 70 | 14,0 | 9,0 | 11,7 |
| MZEU55 (K) E1+E2 | 2.400 | 1.300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 204 | 66 | 182 | 75 | 18,0 | 11,0 | 15,3 |
| MZEU60 (K) E1+E2 | 2.950 | 1.200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 214 | 78 | 192 | 80 | 17,0 | 11,0 | 17,7 |
| MZEU70 (K) E1+E2 | 4.210 | 1.100 | 250 | 1,27 | 70 | 20X4.9 | 134 | 190 | 234 | 95 | 212 | 90 | 18,5 | 11,0 | 25,5 |
| MZEU80 (K) E1+E2 | 5.170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 254 | 100 | 232 | 105 | 21,0 | 11,0 | 33,2 |
| MZEU90 (K) E1+E2 | 12.000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 278 | 115 | 254 | 120 | 20,5 | 13,0 | 38,3 |
| MZEU100 (K) E1+E2 | 17.600 | 400 | 130 | 5,39 | 100 | 28X 6,4 | 182 | 270 | 335 | 120 | 305 | 140 | 30,0 | 17,5 | 68,8 |
| MZEU130 (K) E1+E2 | 24.500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 380 | 152 | 345 | 160 | 29,0 | 17,5 | 98,2 |
| MZEU150 (K) E1+E2 | 33.800 | 240 | 80 | 8,13 | 150 | 36X8.4 | 246 | 400 | 485 | 180 | 445 | 200 | 32,0 | 21,5 | 198,2 |
Montage und Koppelung
Installation und Verwendung
1. Modell Nos. MZEU12 zu MZEU80 werden vor-eingefettet und keine Schmierung erfordern. Die Betriebstemperaturspanne ist – 40°C zu +40°C. modellieren Nos. MZEU90 zu MZEU150 erfordern Ölschmierung. (Beziehen Sie sich Schmierung und auf Wartung auf Seite 31).
2. Wir empfehlen eine Wellentoleranz von h7, und Keilnute ISO R773 (LÄRM 6885,1) ist Standard.
3. Wir empfehlen Toleranzen von B H7 oder H8 für Kettenräder, Gänge und andere gepaßte Teile.
4. Die Kupplung wird mit einem grundlegenden Artnocken-Flansch Kupplung, E1 und Flansch E2 als Einzelteile geliefert.
5. säubern Sie die Oberfläche beider Enden des Außenrings und der Kontaktflächen von den Flanschen.
6. Für vorbildliches Nos. MZEU90 zu MZEU150, wenden Dichtungskleber an der Oberfläche des Außenrings an beiden Enden an.
7. Überprüfen Sie den Drehsinn und befestigen Sie die Flansche E1 und E2, um zu erfassen.
8. Wenn sie Kettenräder installieren, passen Gänge und andere Ausrüstung zur Kupplung, sie auf der Oberfläche des Außenrings und schrauben die Bolzen in den Flansch E1.
9. Indem man den Flansch und Kettenrad auf die Gegenseite installiert, kann der Drehsinn geändert werden.
10. Wenn Sie die Kupplung auf die Welle anbringen, wenden Sie Druck am Innenring aber nie am Außenring an.
11. Für indexierende Hochgeschwindigkeitsanwendungen (mehr als 50 c/m) eine starke Frühlingsart wird empfohlen.
