Rollen-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | ASK50 |

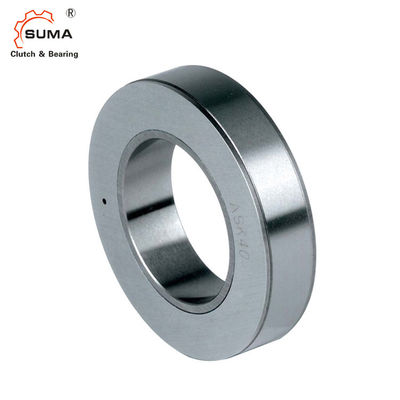

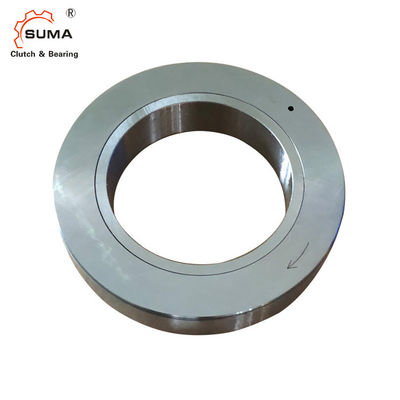

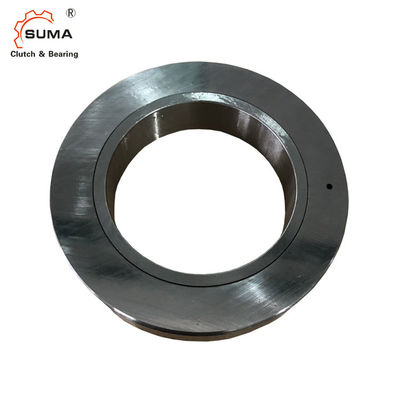

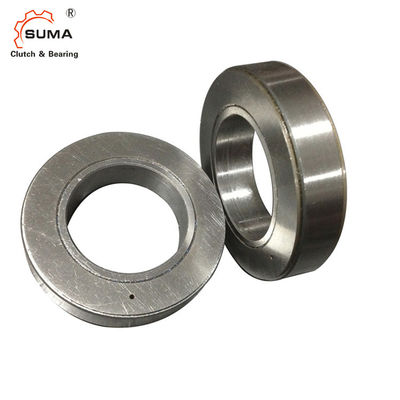

ASK50 2200RPM laufen Weisen-Kupplung des Rollenlager-eins frei
Eigenschaften
1. Art BITTEN ist eine Rollenart freilaufen das Tragen gestützt durch zwei Reihen von Rollenlagern.
2. Die Standardradialfreigabe ist C4
3. Wellentoleranz sollte h6 oder j6 sein
4. Art BITTEN freiläuft kann Längsbelastung nicht annehmen. Im Falle solcher Lasten müssen Drucklager zur Verfügung gestellt werden
Technische Daten
| Modell | ASK50 |
| Materail | GCr15 |
| Innerer Durchmesser | 50mm |
| Außendurchmesser | 80mm |
| Stärke | 16mm |
| Drehmomentkapazität | 125Nm |
| Widerstand-Drehmoment | 20Ncm |
| Maximale Überlaufgeschwindigkeit | 2200r/min |
| Anwendung | Endanschlag, überlaufend |
| Paket | Karton Paket/Holzverpackung |
| Lieferfrist | 5-7 Tage |
| Zahlungsbedingungen | TT, L/C, D/P, D/A, Western Union, Paypal |
Maße und Kapazitäten
| Art | Größe | Tragen von Reihe | TKN 1) | nmax | Außendurchmesser | Höhe | Lagerbelastungen | Gewicht | Widerstanddrehmoment | |
| Dynamisch | statisch | |||||||||
| BITTEN Sie | DP6 (Millimeter) |
(Nanometer) |
(min-1) |
D (Millimeter) |
L (Millimeter) |
C (kN) |
C0 (kN) |
(Kilogramm) | TR (Ncm) |
|
| 40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20,6 | 0,25 | 15 | |
| 50 | 6010 | 125 | 2200 | 80 | 16 | 19,6 | 23,5 | 0,34 | 20 | |
| 60 | 6012 | 250 | 1800 | 95 | 18 | 25,3 | 35,1 | 0,5 | 25 | |
ANMERKUNGEN
1) Tmax = 2 × TKN
“ Beziehen Sie sich auf Auswahlseite 10 bis 13
“ Beziehen Sie sich Montage und auf Wartungsanweisungsseite 16 bis 19
Befestigung des Beispiels
Bilder
