| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | MZEU30 |

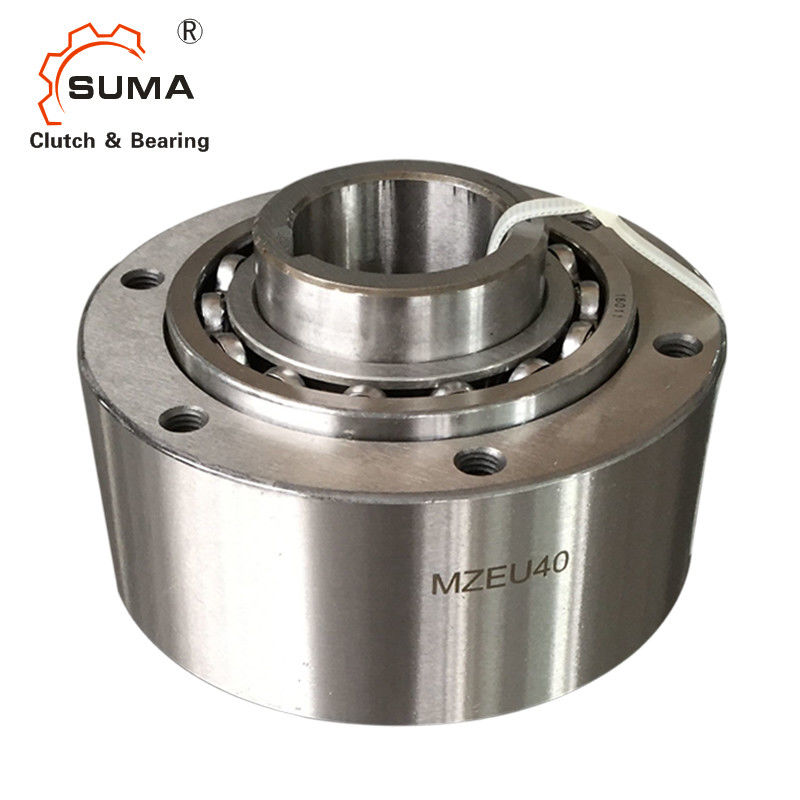

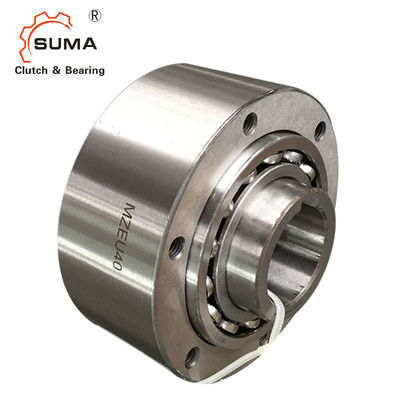

Toleranz GCr15 MZEU H7 735 Nanometerstahlrollenlager
1. Vorbildlichen Nos. MZEU12 zu MZEU80 werden vor-eingefettet und keine Schmierung erfordern. Die Betriebstemperaturspanne ist – 40°C zu +40°C. modellieren Nos. MZEU90 zu MZEU150 erfordern Ölschmierung.
2. Modell Nos. MZEU12 zu den Kettenrädern MZEU80 und zu anderen übertragenden Faktoren des Drehmoments kann mit dem Standardflansch verwendet werden. Siehe Installationsbeispiel 1.
3. Wir empfehlen eine Wellentoleranz von h7, und Keilnute ISO R773 (LÄRM 6885,1) ist Standard.
4. Wir empfehlen eine Toleranz von E H7 für das Kettenrad und andere Teile.
5. säubern Sie die Oberfläche beider Enden des Außenrings und der Kontaktflächen des Flansches, des Kettenrades und der anderen Teile.
6. Für vorbildliches Nos. MZEU90 zu MZEU150, wenden Dichtungskleber an der Oberfläche des Außenrings an beiden Enden an.
7. Überprüfen Sie den Drehsinn.
Maße und Kapazitäten
Modell |
Drehmoment Kapazität |
Max. Overrunning |
Widerstand Drehmoment |
Bohrungs-Größe |
Keilnute |
B |
C |
D |
E |
F |
G |
H-J |
K |
L |
Gewicht |
||
| N·m | r/min | r/min | N·m | H7 | Innenring | h7 | PCD | C | (Kilogramm) | ||||||||
| MZEU 12 (K) | 60 | 2.000 | 1.000 | 0,20 | 12 | 4X1.8 | 42 | 62 | 20 | 51 | 42 | 20 | 27 | 3 - 05,5 | - | 0,8 | 0,5 |
| MZEU 15 (K) | 100 | 1.800 | 900 | 0,20 | 15 | 5X2.3 | 52 | 68 | 28 | 56 | 47 | 25 | 32 | 3 - M5 | 8 | 0,8 | 0,8 |
| MZEU 20 (K) | 245 | 1.600 | 700 | 0,29 | 20 | 6X2.8 | 57 | 75 | 34 | 64 | 55 | 30 | 39 | 4 - M5 | 8 | 0,8 | 1,2 |
| MZEU 25 (K) | 425 | 1.600 | 600 | 0,33 | 25 | 8X3.3 | 60 | 90 | 35 | 78 | 68 | 40 | 40 | 4 - M6 | 10 | 0,8 | 1,8 |
| MZEU 30 (K) | 735 | 1.500 | 500 | 0,39 | 30 | 8X3.3 | 68 | 100 | 43 | 87 | 75 | 45 | 48 | 6 - M6 | 10 | 1,0 | 2,6 |
| MZEU 35 (K) | 1.015 | 1.400 | 300 | 0,49 | 35 | 10X3.3 | 74 | 110 | 45 | 96 | 80 | 50 | 51 | 6 - M6 | 12 | 1,0 | 3,2 |
| MZEU 40 (K) | 1.350 | 1.400 | 300 | 0,59 | 40 | 12X3.3 | 86 | 125 | 53 | 108 | 90 | 55 | 59 | 6 - M8 | 14 | 1,3 | 4,8 |
| MZEU 45 (K) | 1.620 | 1.400 | 300 | 0,69 | 45 | 14X3.8 | 86 | 130 | 53 | 112 | 95 | 60 | 59 | 8 - M8 | 14 | 1,3 | 6,2 |
| MZEU 50 (K) | 2.070 | 1.300 | 250 | 0,79 | 50 | 14X3.8 | 94 | 150 | 64 | 132 | 110 | 70 | 72 | 8 - M8 | 14 | 1,3 | 8,2 |
| MZEU 55 (K) | 2.400 | 1.300 | 250 | 0,88 | 55 | 16X4.3 | 104 | 160 | 66 | 138 | 115 | 75 | 72 | 8 - M10 | 16 | 1,5 | 9,5 |
| MZEU 60 (K) | 2.950 | 1.200 | 250 | 0,98 | 60 | 18X4.4 | 114 | 170 | 78 | 150 | 125 | 80 | 89 | 10 - M10 | 16 | 1,5 | 12,3 |
| MZEU 70 (K) | 4.210 | 1.100 | 250 | 1,27 | 70 | 20X4.9 | 134 | 190 | 95 | 165 | 140 | 90 | 108 | 10 - M10 | 16 | 1,8 | 18,1 |
| MZEU 80 (K) | 5.170 | 800 | 200 | 1,38 | 80 | 22X5.4 | 144 | 210 | 100 | 185 | 160 | 105 | 108 | 10 - M10 | 16 | 1,8 | 23,1 |
| MZEU 90 (K) | 12.000 | 450 | 150 | 4,70 | 90 | 25X5.4 | 158 | 230 | 115 | 206 | 180 | 120 | 125 | 10 - M12 | 20 | 2,0 | 28,1 |
| MZEU100 (K) | 17.600 | 400 | 130 | 5,39 | 100 | 28X6.4 | 182 | 270 | 120 | 240 | 210 | 140 | 131 | 10 - M16 | 24 | 2,0 | 46,3 |
| MZEU130 (K) | 24.500 | 320 | 110 | 6,76 | 130 | 32X7.4 | 212 | 310 | 152 | 278 | 240 | 160 | 168 | 12 - M16 | 24 | 2,5 | 70,2 |
| MZEU150 (K) | 33.800 | 240 | 80 | 8,13 | 150 | 36X8.4 | 246 | 400 | 180 | 360 | 310 | 200 | 194 | 12 - M20 | 32 | 2,5 | 146,3 |
Montage und Koppelung
Wenn sie Standardflansche installieren, passen Kettenräder und andere Ausrüstung zur Kupplung sie um die Lager und schrauben die Bolzen in beide Enden des Außenrings.
Indem man den Flansch und Kettenrad auf die Gegenseite installiert, kann der Drehsinn geändert werden.
Wenn Sie die Kupplung auf die Welle anbringen, wenden Sie Druck am Innenring aber nie am Außenring an.
Für indexierende Hochgeschwindigkeitsanwendungen (mehr als 50, c/m), das eine starke Frühlingsart isrecommended.
Modell nein.
Innenring q
w-Außenring
e-Nocken
r-Frühling
t Tragen
y-Seitenplatte
MZEU K
Kein Kennzeichen: Keine Keilnute auf dem Außenring.
K: Keilnute auf dem Außenring.
