| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | HFL1826 |
18*24*26 HFL1826 Drei-Reihe-Nadelwalzlager HFL 1826
Technische Daten
HFL Serie Drei Reihe gezogenen Cup Needle Lager ist ein Rollenlager mit zylindrischen Rollen.
Die Rollen sind dünn und lang im Verhältnis zu ihrem Durchmesser.
Es eignet sich besonders für Lagerresultate mit begrenzten Radialgrößen.HFL-Nadelwalzlager ohne Innenring oder Nadelwalz und Käfigkomponenten können ausgewählt werden.
Diese Art von Nadelrollenlagern kann nur eine Radiallast tragen.
Gezerrte Kugel-Rolllager - Rollkupplung mit Lageranordnung:
HFL1426, 14 mm Bohrung, 20 mm OD, 26 mm Breite
Abmessungen und Kapazitäten von HFL-Nadelwallagern
|
Schacht - Das ist Dia. |
Angabe der Kupplung | Masse |
Frühling Abmessungen |
Drehmoment | Beschränkung der Geschwindigkeit |
Grundlast Ratings |
|||||
| Fw | D | C | Schacht | Außenring | C | Co. | |||||
| Min-1 | Min-1 |
KN: | |||||||||
| mm | Kunststoffquellen | Stahlquellen | g | mm | Nm | Umdrehungen pro Minute | |||||
| 3 | HFL0308KF | - Ich weiß nicht. | 3 | 3 | 3.6 | 8 | 1 | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. |
| 4 | HFL0408KF | - Ich weiß nicht. | 3.5 | 4 | 8 | 8 | 1.5 | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | - Ich weiß nicht. | - Ich weiß nicht. |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | - Ich weiß nicht. | - Ich weiß nicht. | |
| - Ich weiß nicht. | HFL061012K | 5 | 6 | 10 | 12 | - Ich weiß nicht. | 21000 | 12000 | - Ich weiß nicht. | - Ich weiß nicht. | |
| 8 | - Ich weiß nicht. | HFL081212K | 6 | 8 | 12 | 12 | - Ich weiß nicht. | 20000 | 12000 | - Ich weiß nicht. | - Ich weiß nicht. |
| - Ich weiß nicht. | HFL081412K | 7 | 8 | 14 | 12 | - Ich weiß nicht. | 19000 | 12000 | - Ich weiß nicht. | - Ich weiß nicht. | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | - Ich weiß nicht. | - Ich weiß nicht. | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | - Ich weiß nicht. | - Ich weiß nicht. | |
| 12 | - Ich weiß nicht. | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
| 14 | - Ich weiß nicht. | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
| 16 | - Ich weiß nicht. | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
| 18 | - Ich weiß nicht. | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
| 20 | - Ich weiß nicht. | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
| 25 | - Ich weiß nicht. | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
| 30 | - Ich weiß nicht. | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
| 35 | - Ich weiß nicht. | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

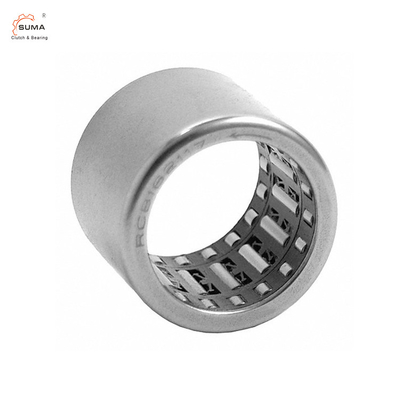

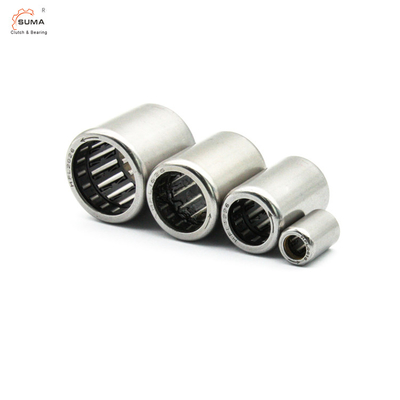

Bilder von HFL-Gezogenen Bechernadel-Rolllagern
