Nadel-Lager der Weisen-RCB061014 eins
Technische Daten
Einzelteil: Weisen-Nadel-Lager RC RCB eins
Material: GCr15/ST14/Edelstahl
Innerer Bohrbereich: 6.35-25.4mm
Äußerer Bohrbereich: 11.112-33.338mm
Höhen-Strecke: 12.7-26.99mm
Drehmoment-Strecke: 1.9-45Nm
Paket: Rollensatz + Karton-Kasten
Maße und Kapazitäten
FC, FCB | RC, RCB | ||||||||||
轴承型号 Lager | 近似重量 Masse ca. |
主要尺寸 Bezeichnung |
轴承型号, das Bezeichnung trägt | 近似重量 Masse ca. |
主要尺寸 Bezeichnung |
||||||
FW | D | C | 转动力矩 Torgue MA | FW | D | C | 转动力矩 Torgue MA | ||||
g | Millimeter | Nanometer | g | Millimeter | Nanometer | ||||||
FC4K | 1 | 4 | 8 | 6 | 0,34 | RC040708 | 3,5 | 6,35 | 11,112 | 12,7 | 1,9 |
FC6 | 3 | 6 | 10 | 12 | 1,76 | RC040708-FS | 3,5 | 6,35 | 11,112 | 12,7 | 1,9 |
FC6K | 3 | 6 | 10 | 12 | 1,76 | RC061008 | 4,7 | 9,525 | 15,875 | 12,7 | 4,83 |
FC8 | 4 | 8 | 14 | 12 | 5,3 | RC061008-FC | 4,7 | 9,525 | 15,875 | 12,7 | 4,83 |
FCL8K | 3,5 | 8 | 12 | 12 | 5 | RC081208 | 9,2 | 12,7 | 19,05 | 12,7 | 7,9 |
FC10 | 4,8 | 10 | 16 | 12 | 6 | RC081208-FS | 9,2 | 12,7 | 19,05 | 12,7 | 7,9 |
FCL10K | 4 | 10 | 14 | 12 | 5,3 | RC101410 | 14,5 | 15,875 | 22,225 | 15,88 | 15,4 |
FC12 | 11 | 12 | 18 | 16 | 12,2 | RC101410-FC | 14,5 | 15,875 | 22,225 | 15,88 | 15,4 |
FC14K | 13 | 14 | 20 | 16 | 17,3 | RC121610 | 17 | 19,05 | 25,4 | 15,88 | 20,9 |
FC16 | 14 | 16 | 22 | 16 | 20,5 | RC121610-FS | 17 | 19,05 | 25,4 | 15,88 | 20,9 |
FC20 | 17 | 20 | 26 | 16 | 28,5 | RC162110 | 16,2 | 25,4 | 33,338 | 15,88 | 45 |
FC25 | 30 | 25 | 32 | 20 | 66 | RC162110-FC | 16,2 | 25,4 | 33,338 | 15,88 | 45 |
FC30 | 36 | 30 | 37 | 20 | 90 | RCB061014 | 12 | 9,525 | 15,875 | 22,22 | 4,83 |
FC35 | 40 | 35 | 42 | 20 | 121 | RCB061014-FS | 12 | 9,525 | 15,875 | 22,22 | 4,83 |
FCB8 | 10 | 14 | 14 | 20 | 5 | RCB081214 | 16 | 12,7 | 19,05 | 22,22 | 7,9 |
FCB10 | 15 | 16 | 16 | 20 | 10 | RCB081214-FC | 16 | 12,7 | 19,05 | 22,22 | 7,9 |
FCB12 | 18 | 18 | 18 | 26 | 12,2 | RCB101416 | 21,3 | 15,875 | 22,225 | 25,4 | 15,4 |
FCB16 | 22 | 22 | 22 | 26 | 20,5 | RCB101416-FS | 21,3 | 15,875 | 22,225 | 25,4 | 15,4 |
FCB20 | 27 | 26 | 26 | 26 | 28,5 | RCB121616 | 26,5 | 19,05 | 25,4 | 25,4 | 20,9 |
FCB25 | 44 | 32 | 32 | 30 | 66 | RCB121616-FC | 26,5 | 19,05 | 25,4 | 25,4 | 20,9 |
FCB30 | 51 | 37 | 37 | 30 | 90 | RCB162117 | 44,8 | 25,4 | 33,338 | 26,99 | 45 |
FCB35 | 58 | 42 | 42 | 30 | 121 | RCB162117-FS | 44,8 | 25,4 | 33,338 | 26,99 | 45 |

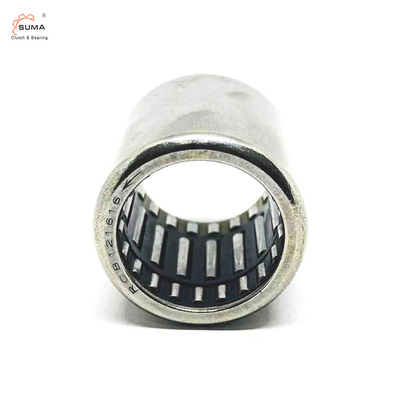

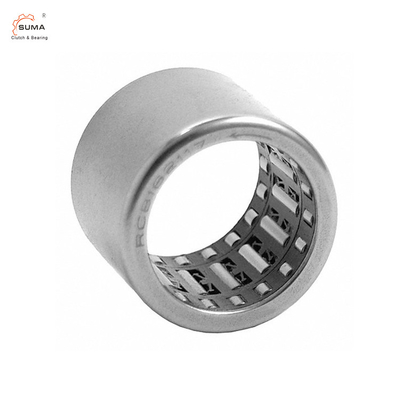

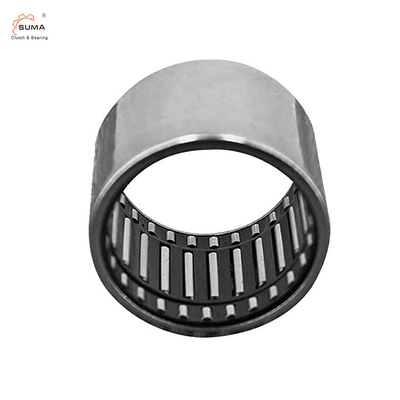

Dieses RCB gezeichnete Weisen-Nadellager der Schale eine und Lagerversammlung mit einem Plastikkupplungskäfig überträgt Drehmoment zwischen der Welle und der Wohnung in einer Richtung und erlaubt freien Überschuss in der entgegengesetzten Richtung.
Es hat eine Rolle mit Nachdruck auf jedes Ende der Kupplung, zum von Radiallasten zu stützen und ein äußeres Stahloberteil der gezogenen Schale, das einen kleinen Querschnitt für Gebrauch in eingeschränkten Räumen zur Verfügung stellt.
Das Außengehäuse dient als Kanal für die Kupplungs- und Lagerrollen, und die Kupplung hat einen Acetylharz-Polymerkäfig mit integralen Blattfeder für Operation bei den Temperaturen bis 200 Grade Fahrenheit (90 Grad C).
Die Rollen werden von durch-verhärtetem, Hochkohlenstoffchromstahl für Wärmetoleranz und von der Haltbarkeit hergestellt, und die Versammlung kommt verpackt mit Lithiumseifenfett.
Diese gezogene Schalennadelkupplungs- und -lagerversammlung wird in den verschiedenen Anwendungen, wie athletischer Ausrüstung, Papierhandtuchzufuhren, Büromaschinen und Geräten, unter anderem benutzt.
