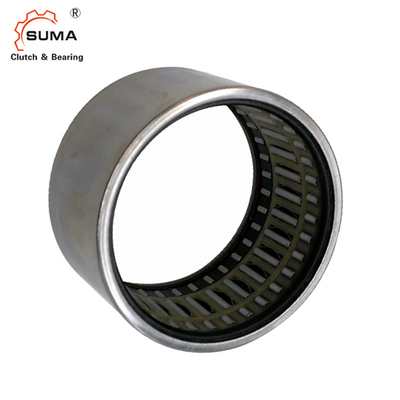

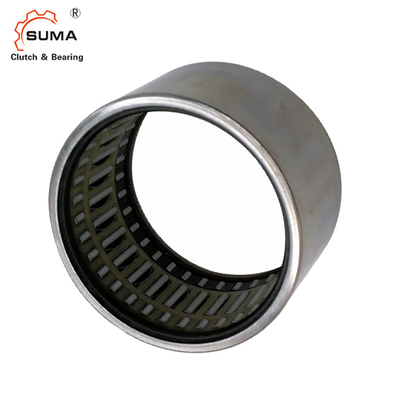

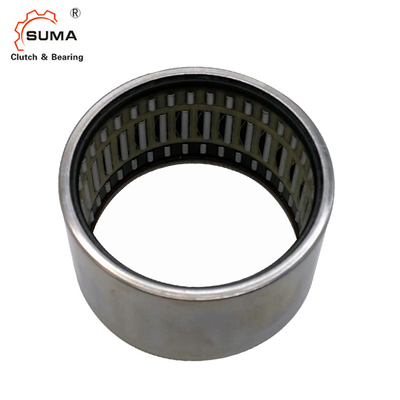

HFL3030 30*37*30mm gezogene Weisen-Kupplung des Schalen-Nadel-Lager-eins
Technische Daten
Gezogenes Schalen-Nadel-Lager - Rollen-Kupplung mit Lager-Versammlung
Hfl-Nadellagerversammlung mit einem Plastikkupplungskäfig überträgt Drehmoment zwischen der Welle und der Wohnung in einer Richtung und erlaubt freien Überschuss in der entgegengesetzten Richtung. Sie hat eine Rolle mit Nachdruck auf jedes Ende der Kupplung, zum von Radiallasten zu stützen und ein äußeres Stahloberteil der gezogenen Schale, das einen kleinen Querschnitt für Gebrauch in eingeschränkten Räumen zur Verfügung stellt.
Maße und Kapazitäten
Welle Durchmesser. |
Kupplungs-Bezeichnung | Masse |
Borndary Maße |
Drehmoment | Grenzgeschwindigkeit |
Grundbeladung Bewertungen |
|||||
FW | D | C | Welle | Außenring | C | Co | |||||
Min-1 | Min-1 |
KN | |||||||||
Millimeter | Plastikfrühlinge | Stahlfrühlinge | g | Millimeter | Nanometer | U/min | |||||
3 | HFL0308KF | -- | 3 | 3 | 3,6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3,5 | 4 | 8 | 8 | 1,5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4,15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5,3 | 14000 | 11000 | 4,3 | 4,65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17,3 | 9500 | 8000 | 7,1 | 7,7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24,1 | 7500 | 7500 | 8,3 | 10,3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14,1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19,3 |
Bilder
