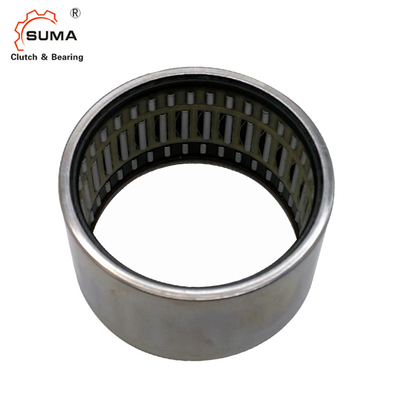

HFL2530 HFL 2530 Einweg-Nadel-Rollerlager für Ziehbecher
Technische Daten
Zugte Kugel-Nadel-Rolllager - Rollkupplung mit Lagerbaugruppe
HFL Nadellager mit einem Kunststoffkupplungskäfig überträgt das Drehmoment zwischen Welle und Gehäuse in eine Richtung und erlaubt eine freie Überlaufen in die entgegengesetzte Richtung.Es hat ein Rollenlager an jedem Ende der Kupplung Radialbelastungen zu unterstützen, und eine gezogene Stahlhülle, die einen kleinen Querschnitt für den Einsatz in engen Räumen bietet.
Abmessungen und Kapazitäten
Schacht - Das ist Dia. |
Angabe der Kupplung | Masse |
Frühling Abmessungen |
Drehmoment | Beschränkung der Geschwindigkeit |
Grundlast Ratings |
|||||
Fw | D | C | Schacht | Außenring | C | Co. | |||||
Min-1 | Min-1 |
KN: | |||||||||
mm | Kunststoffquellen | Stahlquellen | g | mm | Nm | Umdrehungen pro Minute | |||||
3 | HFL0308KF | - Ich weiß nicht. | 3 | 3 | 3.6 | 8 | 1 | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. |
4 | HFL0408KF | - Ich weiß nicht. | 3.5 | 4 | 8 | 8 | 1.5 | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | - Ich weiß nicht. | - Ich weiß nicht. |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | - Ich weiß nicht. | - Ich weiß nicht. | |
- Ich weiß nicht. | HFL061012K | 5 | 6 | 10 | 12 | - Ich weiß nicht. | 21000 | 12000 | - Ich weiß nicht. | - Ich weiß nicht. | |
8 | - Ich weiß nicht. | HFL081212K | 6 | 8 | 12 | 12 | - Ich weiß nicht. | 20000 | 12000 | - Ich weiß nicht. | - Ich weiß nicht. |
- Ich weiß nicht. | HFL081412K | 7 | 8 | 14 | 12 | - Ich weiß nicht. | 19000 | 12000 | - Ich weiß nicht. | - Ich weiß nicht. | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | - Ich weiß nicht. | - Ich weiß nicht. | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | - Ich weiß nicht. | - Ich weiß nicht. | |
12 | - Ich weiß nicht. | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | - Ich weiß nicht. | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | - Ich weiß nicht. | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | - Ich weiß nicht. | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | - Ich weiß nicht. | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | - Ich weiß nicht. | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | - Ich weiß nicht. | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | - Ich weiß nicht. | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |
