GFR100F2F3 GFR100F3F4 GL100F5D2 Freiradkupplung Rückhaltkupplung Einweglager
  • GFR100F2F3 GFR100F3F4 GL100F5D2 Freiradkupplung Rückhaltkupplung Einweglager
  • GFR100F2F3 GFR100F3F4 GL100F5D2 Freiradkupplung Rückhaltkupplung Einweglager
GFR100F2F3 GFR100F3F4 GL100F5D2 Freiradkupplung Rückhaltkupplung Einweglager

GFR100F2F3 GFR100F3F4 GL100F5D2 Freiradkupplung Rückhaltkupplung Einweglager

Herkunftsort China
Markenname SUMA
Zertifizierung ISO SGS
Modellnummer GFR100F2F3 GFR100F3F4 GL100F5D2
Produkt-Details
Produktbezeichnung:
Überschreiten des Kupplungslagers
Material:
Wälzlagerstahl GCr15
Drehmomentkapazität:
70000Nm
Drehgeschwindigkeit:
200rpm
Einheitsgewicht:
214Kg
Gewährleistung:
1 Jahr
Größe:
150*400*246 mm
OEM-Produkte:
Akzeptieren.
Markieren:

GFR100F2F3 Freewheel Backstop Kupplung

,

GL100F5D2 Freewheel Backstop Kupplung

,

GFR100F3F4 Freiradrückspannkupplung

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
USD600-USD650 PER PIECE
Verpackung Informationen
Holzgehäuse
Lieferzeit
10-15 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit
1000 Stück pro Monat
Produkt-Beschreibung

        GFR100F2F3 GFR100F3F4 GL100F5D2 Freiradkupplung Rückhaltkupplung Einweglager

Eigenschaften

Die Typen GFR..F2F3/F3F4 sind freie Rollenräder, in sich geschlossen, versiegelt und mit Lagerunterstützung, mit zwei Lagern der Serie 160.
Sie verwenden das GFR-Basismodul. Die Einheiten müssen vor dem Gebrauch mit Öl geschmiert werden, wenn sie zerlegt geliefert werden, und in jedem Fall für die Kombination F3F4.Diese Abdeckungskombinationen werden hauptsächlich als Backstops verwendetDie F3-Abdeckung fungiert als Drehmomentarm und verfügt über eine integrierte Stoppschraube.
Die F2- und F4-Abdeckungen dienen zur Schließung des Geräts und sind mit 3 Schrauben für Ölfüllung, -abfluss und -nivel ausgestattet.

Technische Daten







Abmessungen und Kapazitäten

Typ Größe Drehmoment Überholgeschwindigkeit DIMENSIONEN Gewicht









GFR..F2-F3
GFR..F3-F4		 dH7 TKN1) Nix2) D D2 C L 1 L2 L3 L4 F E L5 f
[mm] [Nm] [min-1] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg]
12 55 3100 62 20 10 42 64 10 13 59 44 6 0.5 1.4
15 125 2800 68 25 10 52 78 10 13 62 47 10 0.8 1.8
20 181 2400 75 30 12 57 82 11 15 72 54 10 0.8 2.3
25 288 1600 90 40 16 60 85 14 18 84 62 10 1 3.4
30 500 1300 100 45 16 68 95 14 18 92 68 10 1 4.5
35 725 1200 110 50 20 74 102 18 25 102 76 12 1 5.6
40 1025 850 125 55 20 86 115 18 25 112 85 12 1.5 8.5
45 1125 740 130 60 25 86 115 22 25 120 90 12 1.5 8.9
50 2125 580 150 70 25 94 123 22 25 135 102 12 1.5 12.8
55 2625 550 160 75 32 104 138 25 30 142 108 15 2 16.2
60 3500 530 170 80 32 114 147 25 30 145 112 15 2 19.3
70 5750 500 190 90 38 134 168 30 35 175 135 16 2.5 23.5
80 8500 480 210 105 38 144 178 30 35 185 145 16 2.5 32
90 14500 450 230 120 50 158 192 40 45 205 155 16 3 47.2
100 20000 350 270 140 50 182 217 40 45 230 180 16 3 76
130 31250 250 310 160 68 212 250 55 60 268 205 18 3 110
150 70000 200 400 200 68 246 286 55 60 325 255 20 4 214

Anmerkungen:

1) T max = 2 × T KN

2) Inneres Rennen überschreitet
3) Überschreitung durch eine andere Rasse

Ein wachsendes Beispiel

Bilder

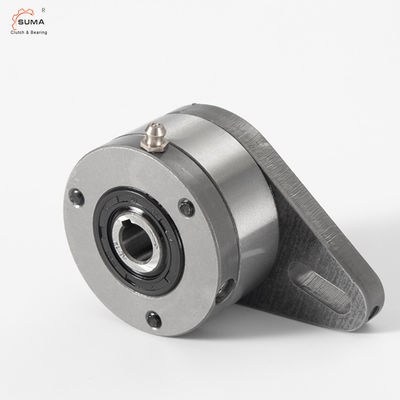

GFR100F2F3 GFR100F3F4 GL100F5D2 Freiradkupplung Rückhaltkupplung Einweglager 2

GFR100F2F3 GFR100F3F4 GL100F5D2 Freiradkupplung Rückhaltkupplung Einweglager 3



Umbauten:

Komplett laufen Sie Freilaufkupplung frei,

Überlauf der Kupplungs-F2F3,

Komplett laufen Sie Freilaufkupplungs-Lager frei
