Freilaufkupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | AL30 KEED2 |

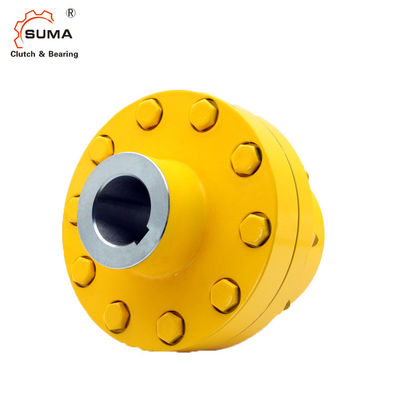

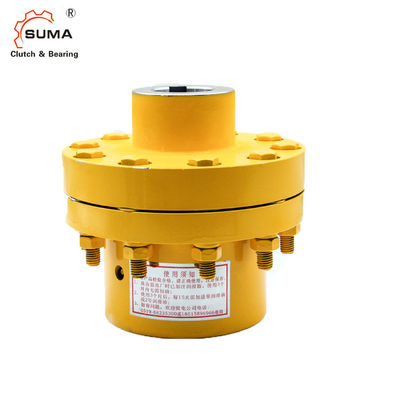

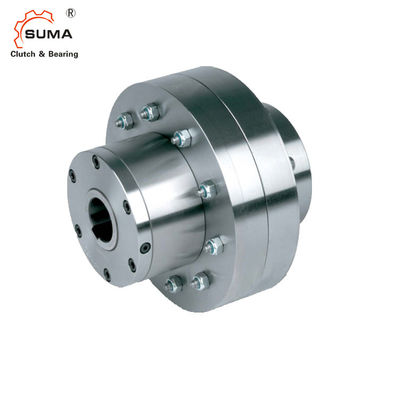

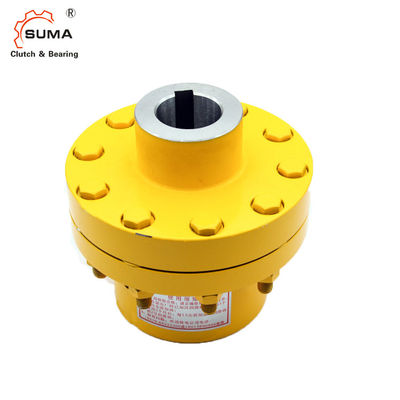

KEED2 laufen selbstständiges Freilaufkupplungs-Lager frei
Eigenschaften
Art AL .KEED2 ist eine Rollenart freilaufen, selbstständig, versiegelt und Tragen gestützt, unter Verwendung zwei 160. Reihenlager. Einheit ist geliefertes ölverschmutztes.
Diese Kombination wird als Freilaufkupplung wie gezeigt umseitig verwendet. In diesem Entwurf laufen ein Standard-AL wird angeschlossen an eine flexible Koppelung für Inline-Montage frei.
Die KEE-Art ist eine Hochleistungskoppelung, die, um Dreh- Erschütterungen Dämpfung benutzt wird und misalignement ohne überschüssige Lagerbelastungen anzunehmen. Abdeckung D2 wird benutzt, um die Einheit zu schließen. Sie wird mit zwei Schrauben für Ölfüllung, -abfluß und -niveau ausgerüstet. Wir empfehlen die Einheit werden geliefert zusammengebaut.
Spezifizieren Sie bitte den Innenringdrehsinn, der vom Flansch D2 gesehen wird. Siehe den Katalog des Herstellers, um Kopplungsauswahl zu überprüfen.
Technische Daten
| Produktname | Freilaufkupplungslager |
| Modell | AL30 KEED2 |
| Material | GCr15 |
| Innerer Durchmesser | 30mm |
| Außendurchmesser | 100mm |
| Überlaufgeschwindigkeit des Innenrings | 4100r/min |
| Überlaufgeschwindigkeit des Außenrings | 1300r/min |
| Gewicht | 11Kg |
| Drehmoment-Kapazität | 500Nm |
| Anwendung | Reduzierer, Druckermaschine, Texitle-Maschine, Bandförderer, Salzindustrie |
| Paket | Holzkiste, Rohr, Flaschenzug, usw. |
| Zahlungsbedingungen | TT. L/C, D/A, D/P, Western Union, Paypal |
Maße und Kapazitäten
| Art | Größe |
|
|
Überlauf von Geschwindigkeiten |
|
Gewicht | |||||
| AL .KEED2 | dH7 | KEE | TKN | nimax1) | namax2) | dKH7 | D | L1 | D6 | L6 | |
| [Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | ||
| 12 | 2 | 55 | 2500 | 6000 | 12… 25 | 62 | 42 | 97 | 35 | 3 | |
| 15 | 3 | 122 | 1900 | 6000 | 16… 30 | 68 | 52 | 112 | 40 | 4,4 | |
| 20 | 3 | 122 | 1600 | 5600 | 16… 30 | 75 | 57 | 112 | 40 | 4,6 | |
| 25 | 4 | 288 | 1400 | 4500 | 20… 40 | 90 | 60 | 130 | 50 | 6,4 | |
| 30 | 5 | 500 | 1300 | 4100 | 20… 50 | 100 | 68 | 160 | 60 | 11 | |
| 35 | 6 | 725 | 1100 | 3800 | 25… 65 | 110 | 74 | 190 | 75 | 17 | |
| 40 | 6 | 1025 | 950 | 3400 | 25… 65 | 125 | 86 | 190 | 75 | 19 | |
| 45 | 6 | 1050 | 900 | 3200 | 25… 65 | 130 | 86 | 190 | 75 | 19 | |
| 50 | 7 | 1750 | 850 | 2800 | 30… 75 | 150 | 92 | 225 | 90 | 31 | |
| 55 | 8 | 2625 | 720 | 2650 | 35… 90 | 160 | 104 | 270 | 100 | 47 | |
| 60 | 8 | 2750 | 680 | 2450 | 35… 90 | 170 | 114 | 270 | 100 | 49 | |
| 70 | 10 | 5750 | 580 | 2150 | 45… 110 | 190 | 134 | 340 | 140 | 90 | |
| 80 | 11 | 8500 | 480 | 1900 | 55… 125 | 210 | 144 | 380 | 160 | 107 | |
| 90 | 12 | 13750 | 380 | 1700 | 65… 140 | 230 | 158 | 440 | 180 | 170 | |
| 100 | 14 | 20000 | 350 | 1450 | 75… 160 | 270 | 182 | 500 | 200 | 230 | |
| 120 | 16 | 30000 | 250 | 1250 | 85… 180 | 310 | 202 | 560 | 220 | 330 | |
| 150 | 18 | 43750 | 180 | 980 | 95… 200 | 400 | 246 | 640 | 250 | 500 | |
| 200 | 22 | 97500 | 120 | 750 | 125… 250 | 520 | 326 | 880 | 320 | 965 | |
| 250 | 28 | 250000 | 100 | 620 | 160… 320 | 610 | 396 | 1160 | 400 | 1725 | |
| ALM. .KEED2 | 25 | 4 | 288 | 1100 | 2800 | 20… 40 | 90 | 60 | 130 | 50 | 6,4 |
| 30 | 5 | 588 | 1000 | 2500 | 20… 50 | 100 | 68 | 160 | 60 | 11 | |
| 35 | 6 | 838 | 900 | 2400 | 25… 65 | 110 | 74 | 190 | 75 | 17 | |
ANMERKUNG
1) Innenring overrunst
2) Außenringüberschüsse
Keilnute zu LÄRM 6885,1
Bei der Einrichtung, spezifizieren Sie bitte gebohrtes ø d k und Richtung von
Rotation gesehen von Pfeil „A „: „R „Innenringüberschüsse herein
rechtsläufige Richtung, „L „Innenringüberschüsse in anti-
rechtsläufige Richtung
“ Beziehen Sie sich Montage und auf Wartungsanweisungen
Befestigung der Koppelung
