| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | CKL-B35110 |

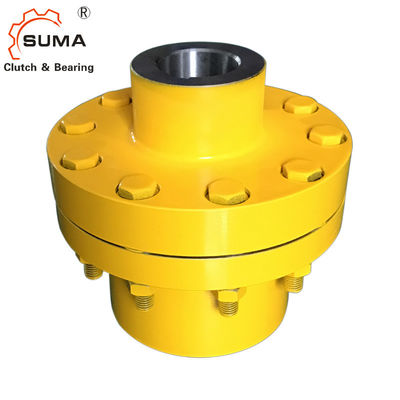

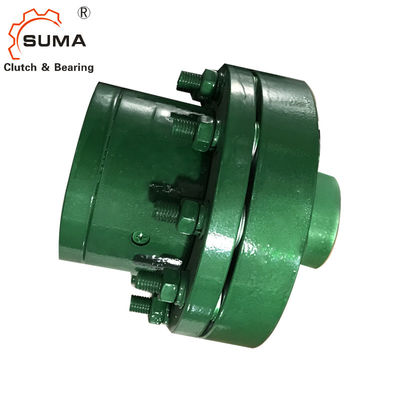

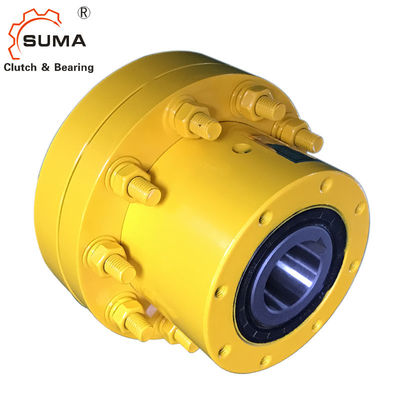

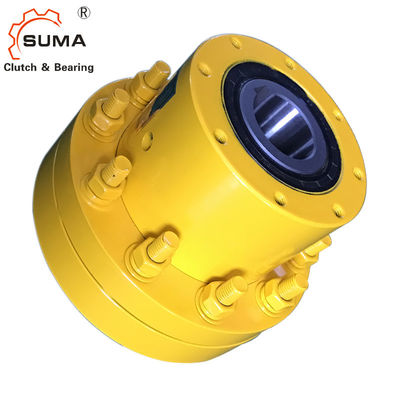

CKL-B 1 Weise, die Endanschlag-Kupplung überlaufend verbindet
Eigenschaften
Art CKL-B ist eine Keilnart freiläuft, selbstständig, versiegelt und Lager gestützt. Es verwendete hauptsächlich in der Gelegenheit der hohen Überlaufgeschwindigkeit und senkt Anfangsgeschwindigkeit. Es benötigt greaseor Öl, wenn es verwendet wird.
Es hat den gleichen Charakter und Maß als CKL-A.
Diese Kombination wird als Freilaufkupplung und umfangreiches verwendet, die im Mechanismus der Verpackung, Verkehr verwendet werden. und metallury.mine und so weiter.
Technische Daten
| Modell | CKL-B35110 | |
| Drehmoment (Nanometer) | 580 | |
| Überlauf Geschwindigkeit (U/min) | Innenring | 2500 |
| Außenring | 740 | |
| Innenring-Größe (Millimeter) | 35 | |
| Außenring-Größe (Millimeter) | 110 | |
| Stärke (Millimeter) | 168 | |
| Gewicht (Kilogramm) | 17 | |
Maße und Kapazitäten
| Art | Nominal Drehmoment Nanometer |
Überlauf Grenzgeschwindigkeiten |
Maß in Cintour Millimeter |
Gewicht | |||||||||
| n-Minute | n maximal | d H7 |
d1 H7 |
D | D1 H7 |
L | L1 | L2 | B | bn×tn | Kilogramm | ||
| CKL-B2590 | 230 | 800 | 2500 | 25 | 20-40 | 90 | 130 | 127,5 | 50 | 60 | 17,5 | 4×1.8 | 6,4 |
| CKL-B30100 | 400 | 780 | 2500 | 30 | 20-50 | 100 | 160 | 146 | 60 | 66 | 20 | 5×2.3 | 11 |
| CKL-B35110 | 580 | 740 | 2500 | 35 | 25-65 | 110 | 190 | 168 | 75 | 74 | 19 | 6×2.8 | 17 |
| CKL-B40125 | 820 | 720 | 2500 | 40 | 25-65 | 125 | 190 | 178 | 75 | 86 | 17 | 6×2.8 | 19 |
| CKL-B45130 | 840 | 660 | 2500 | 45 | 25-65 | 130 | 190 | 178 | 75 | 86 | 17 | 6×2.8 | 19 |
| CKL-B50150 | 1400 | 610 | 2000 | 50 | 30-75 | 150 | 225 | 207 | 90 | 92 | 25 | 14×3.8 | 31 |
| CKL-B55160 | 1600 | 600 | 2000 | 55 | 35-90 | 160 | 270 | 233,5 | 100 | 104 | 29,5 | 16×4.3 | 47 |
| CKL-B60170 | 2200 | 490 | 2000 | 60 | 35-90 | 170 | 270 | 244 | 94 | 114 | 30 | 18×4.4 | 49 |
| CKL-B70190 | 4500 | 480 | 2000 | 70 | 45-110 | 190 | 340 | 312,5 | 140 | 134 | 38,5 | 20×4.9 | 90 |
| CKL-B80210 | 6800 | 450 | 1500 | 80 | 55-125 | 210 | 380 | 340 | 160 | 142 | 35 | 22×4.9 | 107 |
| CKL-B90230 | 11000 | 420 | 1500 | 90 | 65-140 | 230 | 440 | 369 | 160 | 159 | 50 | 25×6.4 | 170 |
| CKL-B100270 | 16000 | 400 | 1500 | 100 | 75-160 | 270 | 500 | 422 | 200 | 182 | 40,5 | 28×6.4 | 230 |
Befestigung des Beispiels
