Überholkupplungs-Lager
>
|
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FE428Z |

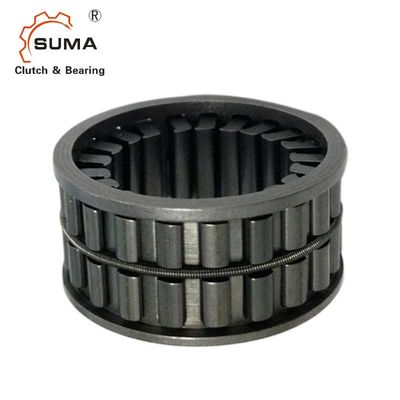

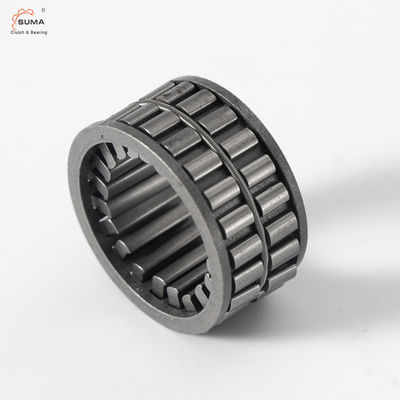

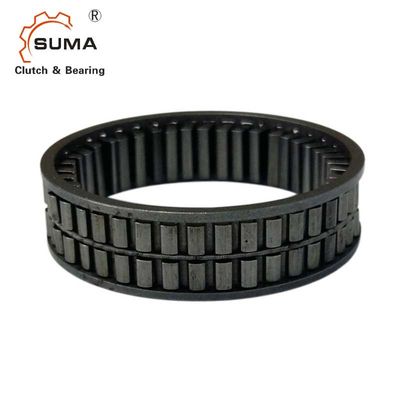

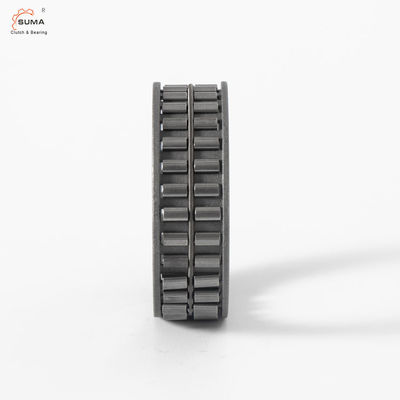

Weisen-Kupplungs-Lager FE428Z SpragType eins 20*28*11MM
Eigenschaften
Keilnart laufen Kupplungen mit einem Plastikkäfig in ihrer Standardausführung sind auch verfügbar als spezieller Entwurf mit einem Stahlkäfig auf Anfrage frei.
Betriebstemperatur:
Die angegebene Temperaturbewertung ist für einen Spritzen Käfig. Die Bewertung der maximalen Temperatur ist 170°C für einen Stahlkäfig.
Stahlkäfig: Maximum 170 Grad
Plastikkäfig: Maximum 140 Grad
Der Einsatzelementkäfig kommt nicht das innere oder mit die Außenringe in Berührung;
Technische Daten
| Modell | FE428Z |
| Drehmoment (Nanometer) | 93 |
| Überlauf Geschwindigkeit (U/min) | 7500 |
| Innenring-Größe (Millimeter) | 20 |
| Außenring-Größe (Millimeter) | 28 |
| Stärke (Millimeter) | 11 |
| Gewicht (Kilogramm) | 0,013 |
Maße und Kapazitäten
Zeichnende Legende:
d = innerer Durchmesser D = Außendurchmesser W = Breite T = Drehmoment n = Umdrehungsgeschwindigkeit
| Bezeichnung |
d [Millimeter] |
D [Millimeter] |
W [Millimeter] |
Tnom [Nanometer] |
nmax [U/min] |
Gewicht [Kilogramm] |
Einzelteil nein. |
| F.E. 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
| F.E. 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
| F.E. 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
| F.E. 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
| F.E. 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
| F.E. 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
| F.E. 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
| F.E. 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
| F.E. 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
| F.E. 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
| F.E. 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
| F.E. 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
| F.E. 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
| F.E. 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
| F.E. 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
| F.E. 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
| F.E. 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
| F.E. 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
| F.E. 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
| F.E. 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
| F.E. 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
| F.E. 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
| F.E. 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
| F.E. 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
| F.E. 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
| F.E. 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
| FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
| F.E. 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
| F.E. 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
| F.E. 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
