Herkunftsort: | China |
Markenname: | SUMA |
Zertifizierung: | ISO SGS |
Modellnummer: | NF50 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD160-USD200 PER PIECE |
Verpackung Informationen: | Kartonkasten |
Lieferzeit: | 10-15 Tage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Versorgungsmaterial-Fähigkeit: | 1000pcs pro Monat |
Produktname: | Überholkupplung, die NF50 trägt | Material: | Wälzlagerstahl GCr15 |
---|---|---|---|
Umdrehungsgeschwindigkeit: | 1300RPM | STÜCKGEWICHT: | 5.4KG |
Garantie: | 1-jährig | GRÖSSE: | 50*130*80mm |
Drehmoment-Kapazität: | 2375Nm | Soem: | nehmen Sie an |
Hervorheben: | Keiln-Lager der Weisen-NF50 eins,Laufen Sie ein Weisen-Keiln-Lager frei,Überholkupplung der Weisen-NF50 eins |

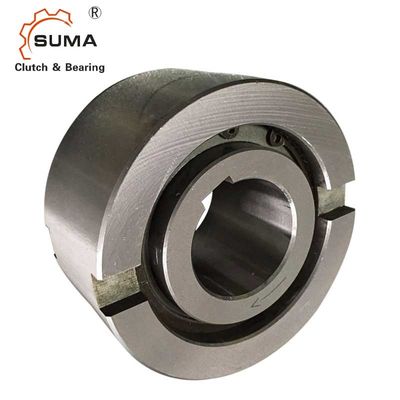

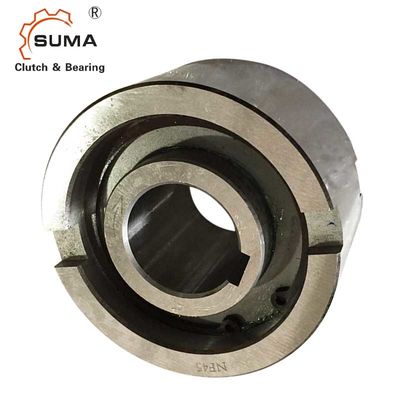

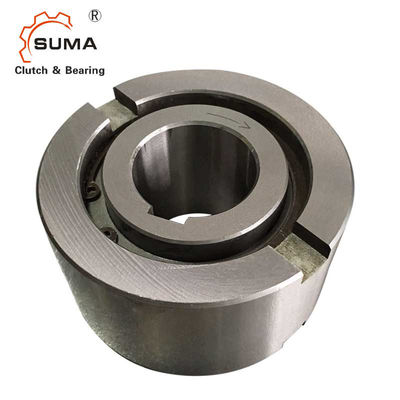

NF50 laufen ein Weisen-Keiln-Lager frei
Eigenschaften
Art N-Düngung ist eine Rollenart freilaufen das gestützte Nichtlager. Lager werden angefordert, um axiales zu stützen
und Radiallasten. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.
Standardschmierung ist Öl. Nominaler Außendurchmesser ist ein Standardkugellagermaß. Eine typische Anordnung ist, diese Art neben einem Lager bei den gleichen Unterkunfttoleranzen, wie gezeigt auf die nächste Seite zu installieren. Der Innenring wird zur Welle befestigt. Der Außenring hat eine positive Toleranz n6, zum ein Einpress in einer Wohnung H7 zu geben. Zusätzliche Seitenkerben stellen für positive Drehmomentübertragung zur Verfügung.
Wenn die Unterkunfttoleranz zu K6 ist, ist Gebrauch der Kerben nicht notwendig, aber die Wohnung muss starkes genug tonot sein, nach Versammlung zu erweitern.
Maße und Kapazitäten
Art | Größe | Überlauf von Geschwindigkeiten | Gewicht | ||||||||
N-Düngung | AVW7 | TKN 1) | nimax 2) | namax 3) | Dn6 | D5 | D6 | L | t | BH11 |
|
[Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0,1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3,5 | 7 | 0,3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3,5 | 8 | 0,6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1,1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52,5 | 48 | 5 | 12 | 1,6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2,3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3,1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3,7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8,5 | 17 | 5,4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6,1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93,5 | 95 | 9 | 18 | 8,5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11,5 | 24 | 25,3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14,5 | 28 | 42,1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
ANMERKUNGEN
1) Maximales = 2 × T T KN
“ Beziehen Sie sich auf Auswahlseite 10 bis 13
2) Innenringüberschüsse
3) Außenringüberschüsse
Montage und Koppelung
