Herkunftsort: | China |
Markenname: | SUMA |
Zertifizierung: | ISO SGS |
Modellnummer: | ASNU20 NFS20 TFS20 |
Min Bestellmenge: | 1 |
---|---|
Preis: | USD150-USD200 PER PIECE |
Verpackung Informationen: | Holzkiste |
Lieferzeit: | 10-15 Tage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Versorgungsmaterial-Fähigkeit: | 1000pcs pro Monat |
Produktname: | Überholkupplung, die ASNU20 NFS20 TFS20 trägt | Material: | Wälzlagerstahl GCr15 |
---|---|---|---|
Drehmoment-Kapazität: | 78Nm | Umdrehungsgeschwindigkeit: | 3100rpm |
STÜCKGEWICHT: | 0.19Kg | Garantie: | 1-jährig |
GRÖSSE: | 20*52*21mm | Soem: | nehmen Sie an |
Hervorheben: | Lager der Überholkupplungs-ASNU20,Lager der Überholkupplungs-GCr15,Keil der Weisen-TFS20 eins |

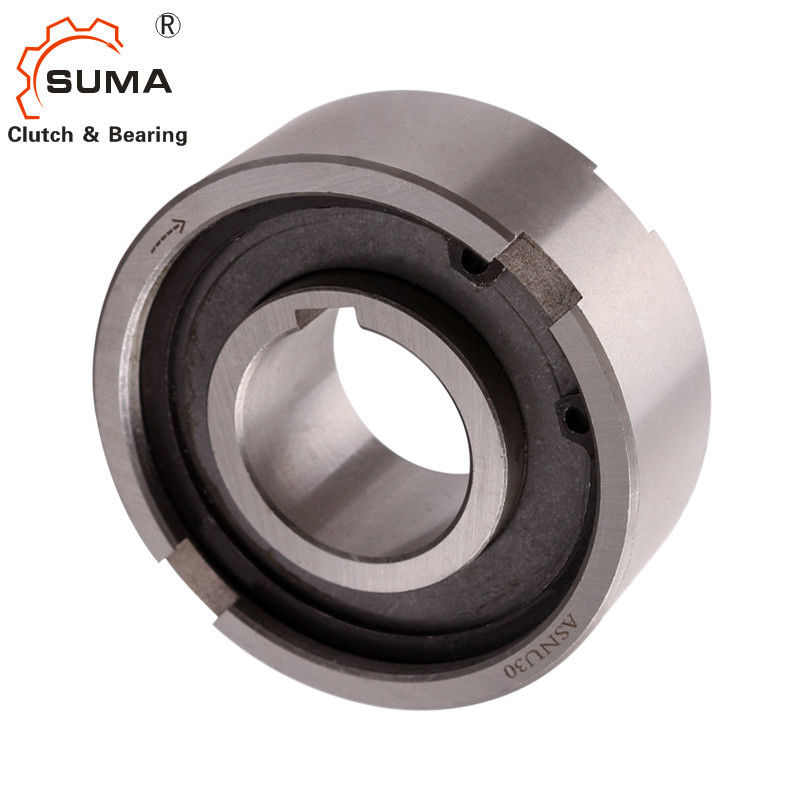

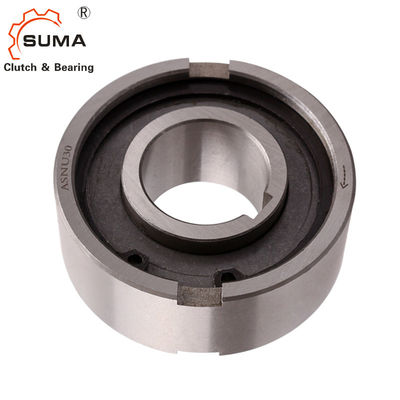

ASNU20 NFS20 TFS20 GCr15 laufen Überholkupplungs-Lager frei
Eigenschaften
ASNU NFS TFS ist eine Rollenart freilaufen das gestützte Nichtlager. Das Tragen sind supporte Axil und Radialstrahllast. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.
Da ASNU NFS-Typ- einsweisenkupplung eine Rollenart ohne Lagergestell ist, werden Lager angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden. Der Innenring wird zur Welle befestigt. Der Außenring hat die positive Toleranz n6, zum einem Presse fitin einer Wohnung H7 zu geben.
Technische Daten
Produktname | ein Weisenkupplungslager |
Modell | ASNU20 |
Material | Chromstahl GCr15 |
Innerer Durchmesser | 20mm |
Außendurchmesser | 52mm |
Drehmomentkapazität | 78Nm |
Gewicht | 0.19kg |
Paket | Karton-Kasten/Holzkiste |
Zahlungsbedingungen | TT. L/C, D/A, D/P, Western Union |
Lieferfrist | 10-15 Tage |
Maße und Kapazitäten
Art | Größe |
TKN1) |
Überlauf Geschwindigkeiten |
Gewicht
|
Widerstanddrehmoment | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
[Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 |
ANMERKUNGEN
ASNU8-12, Keilnute ASNU200 zu LÄRM 6885. 1,
andere Größen zu LÄRM 6885,3
1) maximales = 2 × T T KN
2) Innenringüberschüsse
3) Außenringüberschüsse
Befestigung des Beispiels
