Weisen-Nadel-Lager der Reihen-HFL1626 3 gezogenes der Schalen-eine
Technische Daten von Nadel-Lagern
Diese HFL-gezogene Schalenrollenkupplungs- und Tragenversammlung mit Nylonkäfigen überträgt Drehmoment zwischen der Welle und der Wohnung in einer Richtung und erlaubt freien Überschuss in der entgegengesetzten Richtung.
Es hat eine Nadel mit Nachdruck auf jedes Ende der Kupplung, zum von Radiallasten zu stützen und ein äußeres Stahloberteil der gezogenen Schale, das einen kleinen Querschnitt für Gebrauch in eingeschränkten Räumen zur Verfügung stellt.
Betriebstemperatur von Nadel-Lagern
Erlauben von Operation von 14 bis 158 Grade Fahrenheit (- 10 bis 70 Grad C)
Material von Nadel-Lagern
Die Rollen werden von durch-verhärtetem, Hochkohlenstoffchromstahl für Wärmetoleranz und von der Haltbarkeit hergestellt
Außenring: ST14
Maße und Kapazitäten von Nadel-Lagern
Welle Durchmesser. |
Kupplungs-Bezeichnung | Masse |
Borndary Maße |
Drehmoment | Grenzgeschwindigkeit |
Grundbeladung Bewertungen |
|||||
FW | D | C | Welle | Außenring | C | Co | |||||
Min-1 | Min-1 |
KN | |||||||||
Millimeter | Plastikfrühlinge | Stahlfrühlinge | g | Millimeter | Nanometer | U/min | |||||
3 | HFL0308KF | -- | 3 | 3 | 3,6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3,5 | 4 | 8 | 8 | 1,5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4,15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5,3 | 14000 | 11000 | 4,3 | 4,65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17,3 | 9500 | 8000 | 7,1 | 7,7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24,1 | 7500 | 7500 | 8,3 | 10,3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14,1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19,3 |

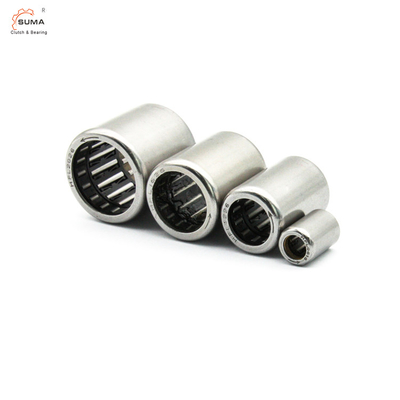

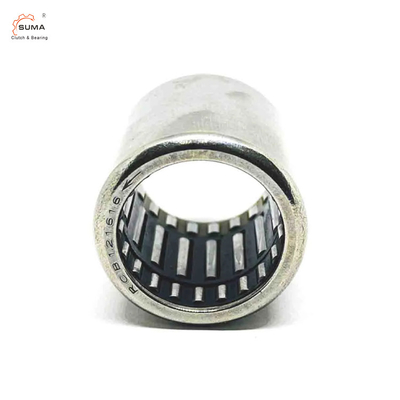

Bilder von Nadel-Lagern
