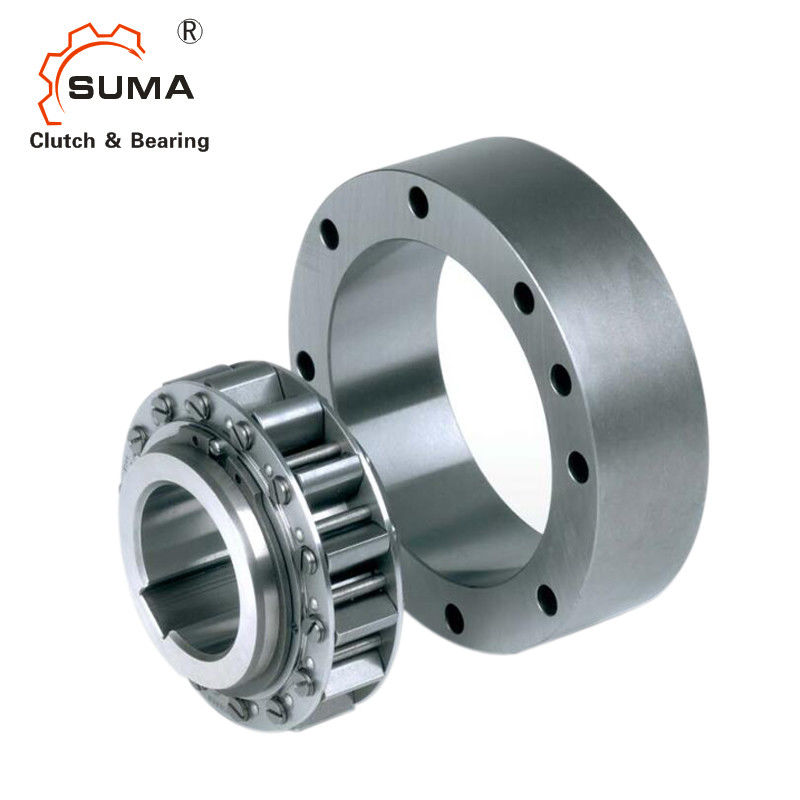

Rollen-Art der Weisen-CKF-A50150 eins, die Freilaufkupplungs-Lager für Industrie trägt
Eigenschaften
CKF-A ist eine berührungsfreie Keilntyp- einsweisenkupplung. Der Innenring ist für Funktion in einer Richtung ohne Lagergestell bestimmt. Lager muss installiert sein, um das coaxiality des Innenrings und des Außenrings sicherzustellen, wenn es benutzt wird.
Wenn es verwendet wird, mit dem Ziel das Verhindern von Umkehrung, ist es, notwendig, ob die Geschwindigkeit nicht als der minimale zulässige Wert für die Überschreitung der Geschwindigkeit niedriger sein darf, wie in der Tabelle gezeigt unten zu prüfen.
Dieses Modell wird hauptsächlich benutzt, um Umkehrung unter Hochgeschwindigkeitsarbeitsbedingung zu verhindern. Es kann für Hochgeschwindigkeitsfreilaufkupplung und langsames Keil-Antriebsschaltelement auch verwendet werden.
Technische Daten
Einzelteil | CKF-A50150 |
Material | GCr15 |
Bohrungsdurchmesser. | 50 Millimeter |
Äußerer Durchmesser. | 150 Millimeter |
Breite (b) | 40 Millimeter |
Drehmomentkapazität | 1120 N.m |
Überlauf Grenzgeschwindigkeit (Innenring) | 4000 r/min |
Überlauf Grenzgeschwindigkeit (Außenring) | 610 r/min |
Gewicht | 4,7 Kilogramm |
Paket | Kartonkasten oder als Ihre Anforderungen |
Maße und Kapazitäten
Art | Drehmoment Nanometer |
Überlauf Begrenzte Geschwindigkeit r/min |
d [H7] | D [h7] | e [H7] | F | G | C | B | n-d1 | bn*tn | Gewicht [Kilogramm] |
||
heraus Rennen | Innenring | |||||||||||||
CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1,50 |
CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1,60 |
CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1,80 |
CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2,10 |
CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2,90 |
CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3,10 |
CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4,70 |
CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5,40 |
CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8,5 |
CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
Keilnstart X
Intern läuft FXN werden ausgerüstet mit Keilnstart X. frei. Der Keilnstart X wird für Endanschläge und Freilaufkupplungen verwendet, vorausgesetzt, dass in freilaufender Operation der Innenring an der hohen Geschwindigkeit sich dreht und mit Freilaufkupplungen voraussetzt, dass die treibende Operation an der niedrigen Geschwindigkeit geleitet wird. In freilaufender Operation veranlaßt die Zentrifugalkraft F C das Keil, von der äußeren Bahn wegzuheben. In diesem Funktionierenzustand laufen Sie Abnutzung-freien Arbeiten, d.h. die mit unbegrenzter Nutzungsdauer frei.
Abbildung 76-2 stellt dar, dass mit Keilnstart X in freilaufender Operation freilaufen Sie. Die Keile, die in einen Käfig gestützt werden, der mit dem Innenring angeschlossen wird, drehen sich mit dem Innenring. Thecentrifugal-Kraft F C, die im Schwerpunkt S des Keils aufgewendet wird, dreht das Keil coun-terclockwiseand stillsteht gegen den Stützring des Käfigs. Dieses ergibt den Abstand a zwischen dem Keil und der äußeren Bahn; laufen Sie Arbeiten ohne Kontakt frei. Wenn die Innenringdrehzahlabfälle, in dem Ausmaß, dass der Effekt der Zentrifugalkraft auf das Keil kleiner als der der Frühlingskraft FF ist, das Keil wieder auf dem Außenring und stillsteht, laufen Sie ist bereit zuzuschließen frei (Abbildung 76-3). Wenn sie als Freilaufkupplung verwendet wird, darf die Fahrgeschwindigkeit 40% der Abhebegeschwindigkeit nicht übersteigen.
