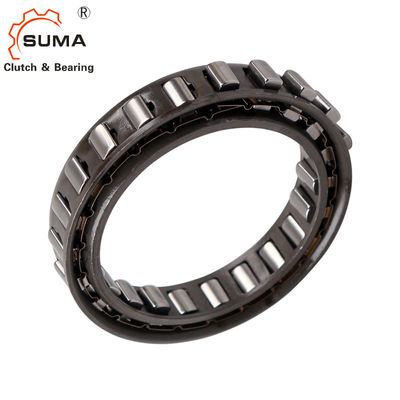

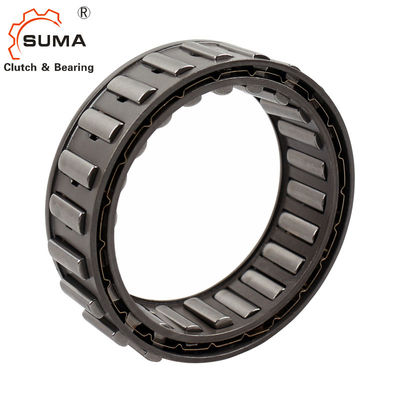

Käfig SF18-13.5 läuft zentrifugales Überholkupplungs-Lager frei
Eigenschaften
Käfig läuft SF sind Keil freiläuft, um zu sein frei
installiert zwischen Kunde-geliefertes inneres und
Außenringe.
Läuft SF werden verwendet wie frei:
➧ Endanschläge
➧ Freilaufkupplungen
➧ Index-Bewegung läuft frei
Zusätzlich zum Standard zwei andere
Arten sind für ausgedehnte Nutzungsdauer verfügbar.
Nennmomente bis 93 000 Nanometer.
Maß und Kapazität
Laufen Sie Größe frei |
Art
|
Nominales t-orque Mangan Nanometer |
Art | Nominales t-orque Mangan Nanometer |
Art | Nominales t-orque Mangan Nanometer |
Keilnstart am Außenring Geschwindigkeit min-1 |
J Millimeter |
D Millimeter |
B Millimeter |
K Millimeter |
Keiln-Quantität | Gewicht Kilogramm |
SF18-13,5 | J | 66 | 18,80 | 35,47 | 13,5 | 50 | 10 | 0,04 | |||||
SF23-13,5 | J | 120 | 23,63 | 40,29 | 13,5 | 55 | 12 | 0,04 | |||||
SF27-13,5 | J | 160 | JT | 160 | JZ | 100 | 3 600 | 27,78 | 44,42 | 13,5 | 65 | 14 | 0,05 |
SF31-13,5 | J | 170 | JT | 170 | JZ | 110 | 3 400 | 31,75 | 48,41 | 13,5 | 70 | 12 | 0,04 |
SF32-21,5 | J | 400 | 32,77 | 49,44 | 21,5 | 65 | 14 | 0,07 | |||||
SF37-14,5 | K | 270 | KT | 270 | KZ | 210 | 2 900 | 37 | 55 | 14,5 | 75 | 14 | 0,06 |
SF42-21 | J | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
SF44-14,5 | K | 500 | KT | 500 | KZ | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0,08 |
SF46-21 | J | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0,10 | |||||
SF50-18,5 | K | 680 | KT | 680 | KZ | 580 | 2 250 | 50 | 68 | 18,5 | 90 | 20 | 0,10 |
SF56-21 | J | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
SF57-18,5 | K | 950 | KT | 950 | KZ | 800 | 2 000 | 57 | 75 | 18,5 | 105 | 24 | 0,13 |
SF61-21 | J | 1 300 | JT | 1 300 | JZ | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
SF72-23,5 | K | 2 100 | KT | 2 100 | KZ | 1 850 | 1 550 | 72 | 90 | 23,5 | 135 | 32 | 0,23 |
SF82-25 | K | 2 300 | KT | 2 300 | KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
SF107-25 | K | 3 300 | KT | 3 300 | KZ | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
SF127-25 | K | 4 900 | KT | 4 900 | KZ | 4 600 | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
SF140-50 | S | 13 600 | St. | 13 600 | SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
SF140-63 | S | 18 000 | St. | 18 000 | SZ | 14 000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
SF170-50 | S | 17 000 | St. | 17 000 | SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
SF170-63 | S | 23 000 | St. | 23 000 | SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
SF200-50 | S | 23 000 | St. | 23 000 | SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
SF200-63 | S | 29 000 | St. | 29 000 | SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
SF230-63 | S | 37 000 | St. | 37 000 | SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
SF270-50 | S | 35 000 | St. | 35 000 | SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
SF270-63 | S | 44 000 | St. | 44 000 | SZ | 37 000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
SF340-50 | S | 45 000 | St. | 45 000 | SZ | 43 000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
SF340-63 | S | 67 500 | St. | 67 500 | SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
SF380-50 | S | 57 000 | St. | 57 000 | SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
SF440-63 | S | 93 000 | St. | 93 000 | SZ | 80 000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
Der theoretische Nennmoment beantragt nur ideale Konzentrizität zwischen dem inneren und dem Außenring.
Das maximale übertragbare Drehmoment ist 2mal der spezifizierte Nennmoment. Sehen Sie Seite 14 für Bestimmung des Auswahldrehmoments.
Montage
Die Seitenführung des Käfigs Freewheels kann entweder durch eine Schulter auf dem Außenring oder durch Schutzringe oder Schutzdisketten erfolgt werden, die im Außenring geregelt werden. Drehmomentübertragungsvermögen kann erhöht werden, wenn einige Käfige nebeneinander vereinbart werden. In diesem Fall beraten Sie bitte sich mit RINGSPANN auf übertragbaren Drehmomenten. Bitte Anmerkung die technischen Punkte auf Seite 118regarding die Keilnbahnen.
Beispiel für die Einrichtung
Laufen Sie die Größe SF 44-14,5 frei, Standard:
• SF 44-14,5 K
