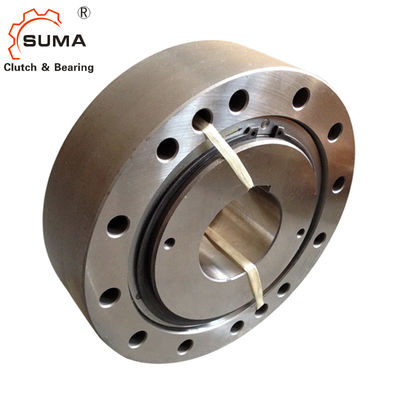

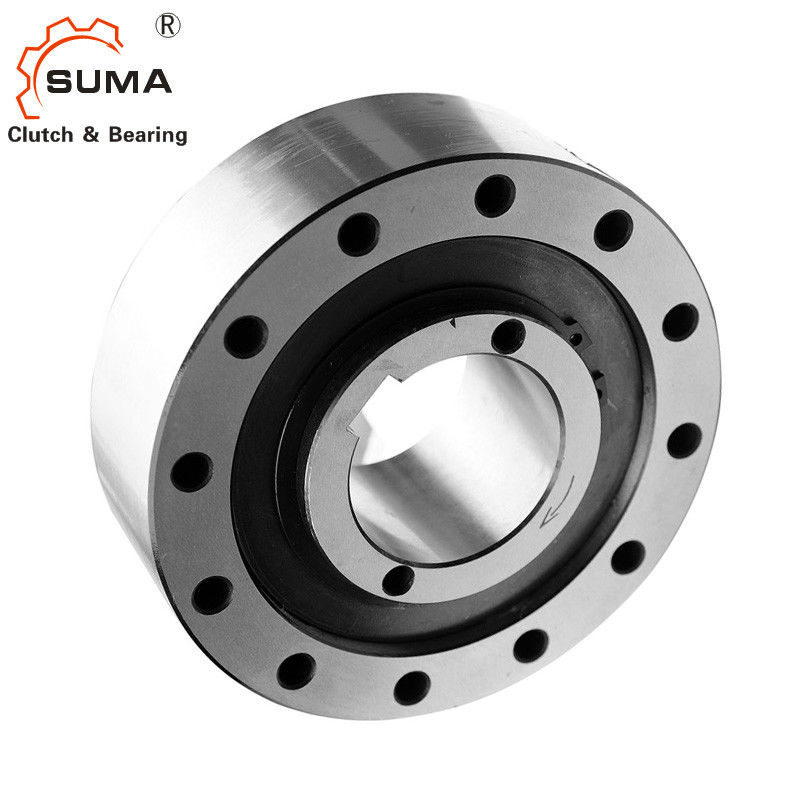

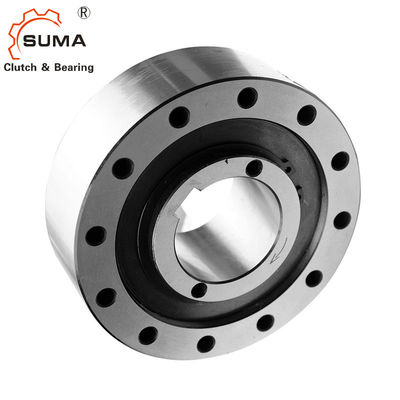

FXM140-50 3000RPM 1 Richtungskeiln-Freilaufkupplung
Eigenschaften
Integriert läuft FXM sind Keil freiläuft ohne Lagergestell und mit Keilnstart X. frei. Der Keilnstart X stellt einer Abnutzung freie freilaufende Operation sicher, wenn der Innenring an der hohen Geschwindigkeit sich dreht. Läuft FXM werden verwendet wie frei:
Endanschläge
Freilaufkupplungen
für Anwendungen mit hoher Geschwindigkeit laufen Sie ing Operation und wann verwendet als Freilaufkupplung mit langsamer treibender Operation frei. Nennmomente bis 888 000 Nanometer. Bohrungen bis 460 Millimeter. Viele Standardbohrungen sind verfügbar.
Keilnstart X
Integriert läuft FXM werden ausgerüstet mit Keilnstart X. frei. Der Keilnstart X wird für Endanschläge und Freilaufkupplungen verwendet, vorausgesetzt, dass in freilaufender Operation der Innenring an der hohen Geschwindigkeit sich dreht und mit Freilaufkupplungen voraussetzt, dass die treibende Operation an der niedrigen Geschwindigkeit geleitet wird. In freilaufender Operation veranlaßt die Zentrifugalkraft FC das Keil, von der äußeren Bahn wegzuheben. In diesem Funktionierenzustand laufen Sie Abnutzung-freien Arbeiten, d.h. die mit unbegrenzter Nutzungsdauer frei.
Technische Daten
Einzelteil | FXM140-50 |
Material | GCr15 |
Bohrungsdurchmesser. | 65-110 Millimeter |
Äußerer Durchmesser. | 245 Millimeter |
Breite | 70 Millimeter |
Drehmomentkapazität | 10100 N.m |
Gewicht | 19,8 Kilogramm |
Paket | Kartonieren Sie Kasten, Holzkiste oder als Ihre Anforderungen |
Maße und Kapazitäten
Art |
d | B | D | E | F | G | J | L | P | T | U | V | W | Z ** | Gewicht | |||||||
Millimeter | ||||||||||||||||||||||
Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm | ||||
FXM 31 -17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
FXM 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
FXM 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
FXM 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
FXM 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
FXM 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
FXM 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
FXM 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
FXM 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
FXM 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
FXM 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
FXM 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
FXM 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
FXM 2410 - 100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 |
Anmerkungen:
Das maximale übertragbare Drehmoment ist 2mal der spezifizierte Nennmoment.
Der theoretische Nennmoment beantragt nur ideale Konzentrizität zwischen dem inneren und dem Außenring. In der Praxis wird die Konzentrizität durch das Lagerspiel und Zentrierenfehler der bouring Teile des Wieherns beeinflußt.
Dann treffen die Nennmomente, die in der Tabelle spezifiziert werden zu, während, ziehend in Erwägung, die die vorhandenen heraus laufen lassen (T.I.R.). Höhere Geschwindigkeiten auf Anfrage.
Montage
Integriert läuft FXM sind ohne Lagergestell frei. Konzentrische Ausrichtung von innerem und
Außenring muss vom Kunden zur Verfügung gestellt werden. Die zulässigen laufen heraus (T.I.R.) müssen ob sein -
diente. Integriert laufen FXM wird zentriert über die äußere Bahn F auf dem Kundenzubehörteil und weggelaufen an dieses frei (auf Abbildung 67-1 sich beziehen). Die Toleranz des Versuchsdurchmessers des Zubehörteils muss ISO h6 oder h7 sein.
Die Toleranz der Welle muss ISO h6 oder j6 sein. Für die Ausstattung zu den Wellenenden, können Seitenverkleidungen auf Anfrage geliefert werden (beziehen Sie sich auf Abbildung 67-3).
Schmierung
Mit Geschwindigkeiten mehr als die Keilnabhebegeschwindigkeit, wird keine spezielle Schmierung angefordert; laufen Sie frei
Funktionen wartungsfrei. Beim Funktionieren unterhalb der Keilnabhebegeschwindigkeit, muss eine Ölschmierung der spezifizierten Ölqualität zur Verfügung gestellt werden.
