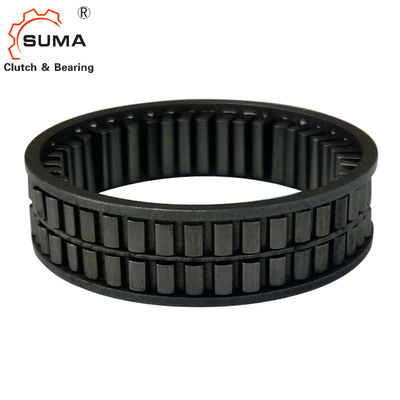

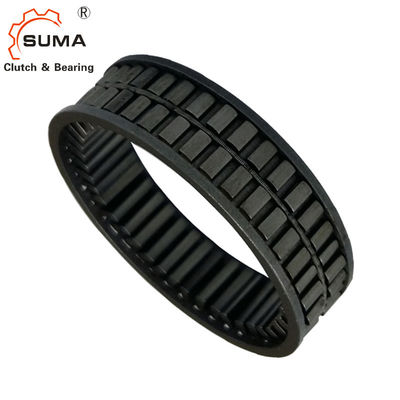

15*23*11MM FE423Z Weisen-Kupplungs-Sondergröße-Lager des Stahl-GCr15 Keiln-eins
Eigenschaften
Keilnart laufen Kupplungen mit einem Plastikkäfig in ihrer Standardausführung sind auch verfügbar als spezieller Entwurf mit einem Stahlkäfig auf Anfrage frei.
Die Keile werden gleichmäßig um den Umfang des Einsatzelementkäfigs gesperrt.
Der Einsatzelementkäfig kommt nicht das innere oder mit die Außenringe in Berührung; Es bleibt absolut loadfree unter jeder möglicher Anwendung.
Betriebstemperatur:
Die angegebene Temperaturbewertung ist für einen Spritzen Käfig. Die Bewertung der maximalen Temperatur ist 170°C für einen Stahlkäfig.
Stahlkäfig: Maximum 170 Grad
Plastikkäfig: Maximum 140 Grad
Technische Daten
Modell | FE423Z FE423Z2 |
Drehmoment (Nanometer) | 62 |
Überlauf Geschwindigkeit (U/min) | 9200 |
Innenring-Größe (Millimeter) | 15 |
Außenring-Größe (Millimeter) | 23 |
Stärke (Millimeter) | 11 |
Gewicht (Kilogramm) | 0,009 |
Maße und Kapazitäten
Zeichnende Legende:
d = innerer Durchmesser D = Außendurchmesser W = Breite T = Drehmoment n = Umdrehungsgeschwindigkeit
Bezeichnung |
d [Millimeter] |
D [Millimeter] |
W [Millimeter] |
Tnom [Nanometer] |
nmax [U/min] |
Gewicht [Kilogramm] |
Einzelteil nein. |
F.E. 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
F.E. 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
F.E. 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
F.E. 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
F.E. 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
F.E. 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
F.E. 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
F.E. 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
F.E. 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
F.E. 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
F.E. 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
F.E. 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
F.E. 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
F.E. 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
F.E. 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
F.E. 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
F.E. 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
F.E. 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
F.E. 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
F.E. 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
F.E. 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
F.E. 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
F.E. 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
F.E. 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
F.E. 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
F.E. 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
F.E. 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
F.E. 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
F.E. 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
Bezeichnung |
d [Millimeter] |
D [Millimeter] |
W [Millimeter] |
Tnom [Nanometer] |
nmax [U/min] |
Gewicht [Kilogramm] |
Einzelteil nein. |
F.E. 410 Z2 | 2 | 10 | 7 | 0,6 | 52.600 | 0,001 | 300390 |
F.E. 412 Z2 | 4 | 12 | 7 | 2,5 | 40.900 | 0,002 | 300394 |
F.E. 413 Z2 | 5 | 13 | 7 | 4 | 34.900 | 0,003 | 300395 |
F.E. 414 Z2 | 6 | 14 | 7 | 6 | 31.200 | 0,003 | 300396 |
F.E. 416 Z2 | 8 | 16 | 7 | 10 | 27.200 | 0,004 | 300399 |
F.E. 418 Z2 | 10 | 18 | 7 | 16 | 18.900 | 0,005 | 300401 |
F.E. 422 Z2 | 14 | 22 | 7 | 30 | 13.200 | 0,006 | 300406 |
F.E. 423 Z2 | 15 | 23 | 7 | 40 | 13.200 | 0,006 | 300410 |
F.E. 425 Z2 | 17 | 25 | 7 | 43 | 10.600 | 0,007 | 300416 |
F.E. 428 Z2 | 20 | 28 | 7 | 55 | 9.700 | 0,008 | 300431 |
F.E. 433 Z2 | 25 | 33 | 7 | 78 | 7.700 | o.oio | 300446 |
F.E. 437 Z2 | 29 | 37 | 7 | 97 | 6.100 | o.oii | 300457 |
F.E. 438 Z2 | 30 | 38 | 7 | 105 | 6.400 | o.oii | 300461 |
F.E. 442 Z2 | 34 | 42 | 7 | 125 | 5.400 | 0,012 | 300465 |
F.E. 443 Z2 | 35 | 43 | 7 | 131 | 5.600 | 0,013 | 300472 |
F.E. 448 Z2 | 40 | 48 | 7 | 156 | 5.500 | 0,014 | 300477 |
F.E. 453 Z2 | 45 | 53 | 7 | 185 | 4.400 | 0,016 | 300484 |
F.E. 458 Z2 | 50 | 58 | 7 | 216 | 4.400 | 0,017 | 300490 |
F.E. 463 Z2 | 55 | 63 | 7 | 246 | 3.700 | 0,019 | 300498 |
F.E. 468 Z2 | 60 | 68 | 7 | 277 | 3.500 | 0,020 | 300502 |
