Endanschlag-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | GVG50 GVG60 GVG70 |

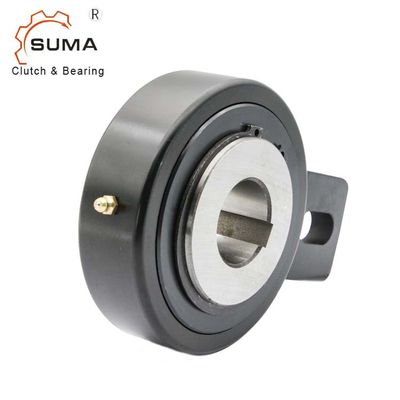

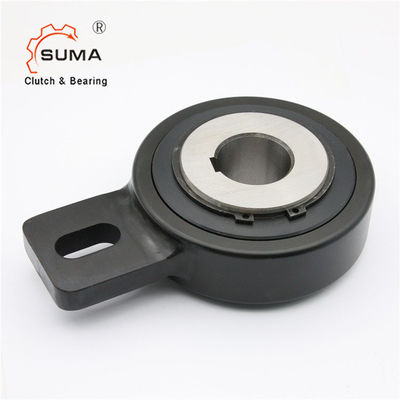

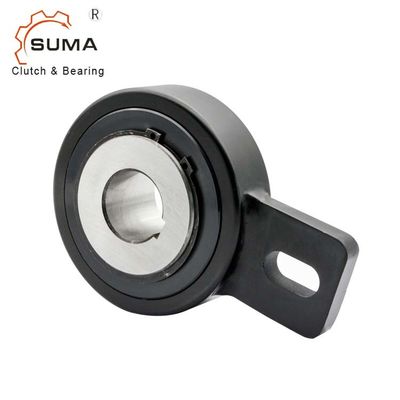

GVG-Reihen-Keiln-Typ- einsweisen-Kupplung laufen Endanschlag GVG50 GVG60 GVG70 frei
Eigenschaften
GVG-Reihe läuft Endanschlag sind mit den Keilnkäfigen frei und zentriert zwischen dem Innenring und Außenring wird mittels der Büsche durchgeführt.
die Drehmomentkräfte werden von der Welle dem Innenring mittels eines Schlüssels übertragen.
Wellentoleranz muss h6 sein.
Wenn freilaufen Sie, wird Endanschlag als nicht Rückholgerät, der Hebel benutzt, der am Außenring befestigt wird, muss zwischen zwei Klammern eingeschoben werden; andernfalls muss ein Stift in das geschlungene Loch eingefügt werden.
Wann den Endanschlag freilaufen Sie, der zum Rahmen einer Maschine zugeschlossen wird, stoppt sie freiläuft, die Büsche drehend, der Hebel, muss einen bestimmten Betrag Freigabe gegeben werden, zum die axiale Bewegung zuzulassen.
laufen Sie Endanschlag wird geliefert bereits eingefettet frei.
Maße und Kapazitäten
| Modell |
dH7 Millimeter |
D Millimeter |
L Millimeter |
B1 Millimeter |
L1 Millimeter |
b2 Millimeter |
I2 Millimeter |
I3 Millimeter |
I4 Millimeter |
Gewicht Kilogramm |
Max Speed |
Drehmoment Nanometer |
| GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
| GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
| GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,3 | 400 | 606 |
| GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
| GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
| GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,8 | 300 | 1295 |
| GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,7 | 300 | 1295 |
| GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,5 | 300 | 1295 |
| GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6,1 | 250 | 2550 |
| GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
| GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10,2 | 200 | 4875 |
| GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
Kyey-LÄRM 6885
2)Maximale gewährte Geschwindigkeit
