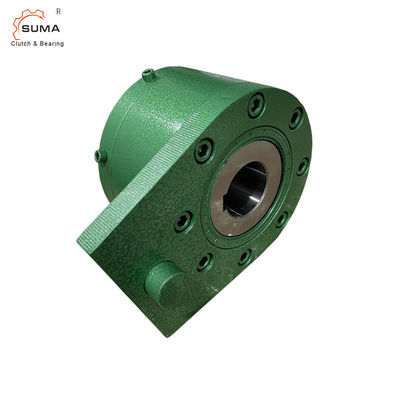

Komplette BA55R laufen Weisen-Rollenlager der Endanschlag-Kupplungs-eine frei
Eigenschaften:
mit dem Hebelarm
mit Rollen
Komplett läuft BA… R frei und weil… R mit dem Hebelarm versiegelt werden, läuft Rolle mit Kugellagern frei. Läuft BA… R haben eine Seitenverkleidung und werden gepasst zu den Wellenenden frei. Die Ölfüllung wird nach freilaufen ist installiert worden zum Ende der Welle durchgeführt. Läuft frei, weil… R geliefertes öl-gefülltes sind und an den durchgehenden Wellen oder an den Wellenenden vereinbart werden.
Für Anwendungen mit Tief zu freilaufender Operation der mittleren Geschwindigkeit. Nennmomente bis 57 500 Nanometer. Bohrungen bis 150 Millimeter.
Technischer Parameter:
Laufen Sie Größe frei | Art |
Nominal Drehmoment Mangan Nanometer |
Max. Geschwindigkeit Innenring läuft min-1 frei |
Bohrung d Max. Standardmillimeter Millimeter |
Millimeter |
C Millimeter |
D Millimeter |
E Millimeter |
H Millimeter |
K Millimeter |
L Millimeter |
N Millimeter |
O Millimeter |
P Millimeter |
Q Millimeter |
R Millimeter |
S für Schraube |
Gewicht Kilogramm |
||
BA12 | BC12 | R | 150 | 1 750 | 15 | 15 | 71 | 50 | 71 | 8 | 53 | 4,5 | 68 | 9 | 91 | 11,5 | 42 | 45 | M 6 | 2 |
BA15 | BC15 | R | 230 | 1 650 | 20 | 20 | 81 | 60 | 81 | 8 | 62 | 4,5 | 70 | 9 | 93 | 13,5 | 50 | 50 | M 6 | 3 |
BA18 | BC18 | R | 340 | 1 550 | 25 | 25 | 96 | 70 | 96 | 8 | 73 | 4,5 | 70 | 9 | 96 | 15,5 | 60 | 60 | M 10 | 4 |
BA20 | BC20 | R | 420 | 1 450 | 30 | 30 | 110 | 90 | 106 | 8 | 80 | 2,5 | 77 | 11 | 104 | 19,5 | 65 | 70 | M 10 | 5 |
BA25 | BC25 | R | 800 | 1 250 | 40 | 40 | 126 | 100 | 126 | 8 | 90 | 2,5 | 93 | 11 | 125 | 19,5 | 75 | 80 | M 12 | 8 |
BA28 | BC28 | R | 1 200 | 1 100 | 45 | 45 | 140 | 110 | 136 | 10 | 105 | 3,5 | 95 | 14 | 129 | 24,5 | 85 | 90 | M 12 | 9 |
BA30 | BC30 | R | 1 600 | 1 000 | 50 | 50 | 155 | 120 | 151 | 10 | 120 | 3,5 | 102 | 16 | 140 | 27,5 | 95 | 100 | M 16 | 12 |
BA35 | BC35 | R | 1 800 | 900 | 55 | 55 | 170 | 130 | 161 | 10 | 140 | 3,5 | 110 | 19 | 151 | 33,5 | 112 | 110 | M 16 | 15 |
BA40 | BC40 | R | 3 500 | 800 | 60 | 60 | 190 | 150 | 181 | 12 | 160 | 5,5 | 116 | 22 | 160 | 37,5 | 130 | 120 | M 16 | 20 |
BA45 | BC45 | R | 7 100 | 750 | 70 | 70 | 210 | 160 | 196 | 14 | 175 | 7,0 | 130 | 26 | 176 | 41,5 | 140 | 130 | M 16 | 25 |
BA50 | BC50 | R | 7 500 | 700 | 75 | 75 | 220 | 180 | 206 | 14 | 185 | 7,0 | 132 | 26 | 178 | 41,5 | 150 | 140 | M 16 | 30 |
BA52 | BC52 | R | 9 300 | 650 | 80 | 80 | 230 | 190 | 216 | 14 | 200 | 4,5 | 150 | 26 | 208 | 41,5 | 160 | 150 | M 20 | 35 |
BA55 | BC55 | R | 12 500 | 550 | 90 | 90 | 255 | 200 | 246 | 15 | 210 | 3,5 | 170 | 29 | 228 | 49,5 | 170 | 160 | M 20 | 50 |
BA60 | BC60 | R | 14 500 | 500 | 105 | 295 | 220 | 291 | 20 | 250 | 8,5 | 206 | 35 | 273 | 60,0 | 200 | 190 | M 24 | 91 | |
BA70 | BC70 | R | 22 500 | 425 | 120 | 335 | 260 | 321 | 25 | 280 | 14,0 | 215 | 39 | 291 | 65,0 | 225 | 210 | M 24 | 115 | |
BA80 | BC80 | R | 25 000 | 375 | 130 | 360 | 280 | 351 | 30 | 280 | 18,5 | 224 | 39 | 302 | 65,0 | 225 | 220 | M 24 | 150 | |
BA90 | BC90 | R | 33 500 | 350 | 140 | 385 | 300 | 371 | 35 | 310 | 22,5 | 236 | 55 | 314 | 70,0 | 250 | 240 | M 30 | 180 | |
BA95 | BC95 | R | 35 000 | 300 | 150 | 400 | 350 | 391 | 40 | 310 | 27,5 | 249 | 55 | 337 | 70,0 | 250 | 250 | M 30 | 225 | |
BA100 | BC100 | R | 57 500 | 250 | 150 | 420 | 380 | 411 | 45 | 345 | 31,5 | 276 | 60 | 372 | 80,0 | 280 | 270 | M 30 | 260 |
