| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | MG500 MI500 |

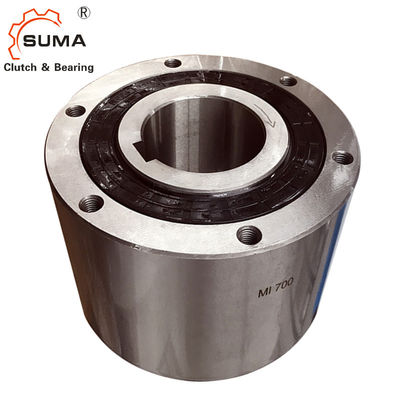

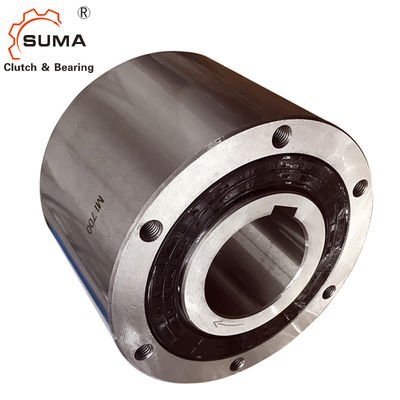

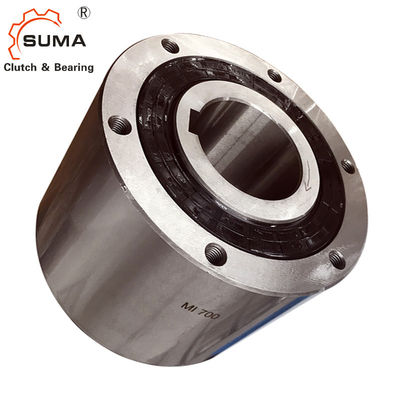

MG500 endanschlag-Nocken-Kupplungs-Lager der hohen Geschwindigkeit 1 Richtungs
Eigenschaften
1. Selbstständige Kupplung bestimmt für Hochgeschwindigkeitsanwendungen.
2. Nockenkäfigversammlung ausgeführt für optimale Leistung und die erhöhte Kapazität.
3. Zwei Kugellager umfassten, um Radiallast und Konzentrizität zwischen Rennen zu stützen.
4. positive Kontaktlippen- oder -filzrobben bereitgestellt für Fett- oder Ölschmierung.
5. werden Gewindebohrungen an den Enden des Außenrings für die Befestigung von zusätzlichen Komponenten maschinell bearbeitet.
6. metrische Bohrung und Keilnute verfügbar.
7. die Zusätze anbringend verfügbar.
MG300A – Reihe 700A
Hauptsächlich verwendet für Normalbetriebanwendungen, den Überlauf, das zurück-Stoppen und Feuergebührenindex-bewegung. Das MG-Modell bietet den genauen Frühling an, der anzieht, um langes Überlaufabnutzungsleben zur Verfügung zu stellen.
MI300A – Reihe 700A
Empfohlen für Hochleistungsindex-bewegung, verwendet auf größeren als 150 Anschlägen der Anwendungen pro Minute oder den Anwendungen, die hohe indexierende Genauigkeit erfordern. Enthalten einer patentierten, niedrigen Trägheit
Käfig und anziehender Hochleistungsfrühling für schnelle Nockenreaktion.
MO300A – Reihe 700A
Gemacht mit Filzfettdichtungen, um herabzusetzen, Widerstand für Hochgeschwindigkeitsüberlaufanwendungen des innenrings zu versiegeln. Das MO-Modell wird mit Standardfettschmierung geliefert.
MR300A – Reihe 700A
Bestimmt für den Hochgeschwindigkeitsaußenring, der, einen einzigartigen Nockenkäfigbau enthalten überläuft, der Zentrifugalkraft aufwendet, um Nockenwiderstand herabzusetzen. Die Fahrgeschwindigkeit der Kupplung kann die U/min nicht übersteigen, die in der Tabelle für den Innenring gezeigt wird.
Technische Daten
| Einzelteil | MG/MR/MO/MI500A |
| Präzision | P6 |
| Art | Nocken |
| Bohrungsgröße (Millimeter) | 44,45 |
| Außenring (Millimeter) | 92,08 |
| Drehmoment (KN) | 1593 |
| Innenringüberlauf des Maximums (Zyklus/Minute) | 2700 |
| Widerstand-Drehmoment (Nanometer) | 0,5 |
| Gewicht (Kilogramm) | 5 |
| Paket | Karton-Kasten/Holzkiste |
| Lieferfrist | 7-10 Tage nach dem Auftrag bestätigt |
| Zahlungsbedingungen | L/C, T/T, D/P, D/A, Western Union |
Maße und Kapazitäten
| Modell | Drehmoment | Widerstand | Maximum. | Maximum. |
Bohrung Größe |
B (h7) |
C | PCD D |
E | F | S | MAJESTÄT | Gewicht (Kilogramm) |
|||
| Überlauf | No.of | |||||||||||||||
| Kapazität | Drehmoment | (r/min) | Index-Bewegung |
Geklopft Löcher |
||||||||||||
| (Nanometer) | (Nanometer) | Inner | Äußer |
(Zyklus /min) |
Durchmesser. |
Schlüssel Weise |
×Size×Pitch | |||||||||
| Rennen | Rennen | (H7) | ||||||||||||||
| MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10,4 | 28,5 | 13 | 4xM6xP1.0 | 1,8 |
| MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
| MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10,7 | 31,7 | 16 | 4XM8xP1.25 | 2,7 |
| MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
| MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31,5 | 7x3 | 89 | 108 | 86 | 92 | 12,3 | 44,4 | 16 | 4XM8xP1.25 | 5 |
| MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
| MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12,8 | 69,8 | 16 | 6xM8xP1.25 | 8,6 |
| MI 600 | 1,54 | 30 | _ | 300 | ||||||||||||
| MG 700 | 5880 | 1,7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19,8 | 101,5 | 20 | 6xM10xP1.5 | 19,5 |
| MI 700 | 2,63 | 30 | _ | 300 | ||||||||||||
| MG 750 | 9500 | 3,43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| MI 750 | 4,12 | 30 | _ | 300 | ||||||||||||
| MG 800 | 17600 | 5,39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77,5 | 140 | 25 | 8xM16xP2.0 | 46,5 |
| MI 800 | 8,33 | 20 | _ | 300 | ||||||||||||
| MG 900 | 24500 | 6,77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70,5 |
| MI 900 | 9,41 | 20 | _ | 300 | ||||||||||||
| MG 1000 | 33800 | 8,14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108,5 |
| MI 1000 | 12,74 | 2 | _ | 300 | ||||||||||||
| MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
| MI 1100 | 22,15 | 20 | _ | 150 | ||||||||||||
| MG 1200 | 95100 | 17,64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| MI 1200 | 27,54 | 20 | _ | 150 | ||||||||||||
| MG 1300 | 176000 | 18,72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
| MI 1300 | 28,13 | 20 | _ | 150 | ||||||||||||
|
Modell Nein. |
Drehmoment Kapazität |
Widerstand-Drehmoment | Max Overrunning-Geschwindigkeit | Maße | Gewicht | ||||||
| Innenring | Außenring | B | C | D | E | F | |||||
| Nanometer | Nanometer | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm | |||
| MG300A | 373 | 0,2 | 2900 | 800 |
76,15/ 76,20 |
66,68 | 60,33 | 63,5 | 28,58 | 8,9 | 2 |
| MI300A | - | - | |||||||||
| MO300A | 3600 | 800 | |||||||||
| MR300A | 800 | 2900 | |||||||||
| MG400A | 542 | 0,3 | 2700 | 800 |
88,85/ 88,90 |
73,03 | 66,68 | 69,9 | 31,75 | 11,4 | 3 |
| MI400A | - | - | |||||||||
| MO400A | 3600 | 800 | |||||||||
| MR400A | 800 | 2700 | |||||||||
| MG500A | 1593 | 0,5 | 2400 | 750 |
107,90/ 107,95 |
92,08 | 85,73 | 88,9 | 44,45 | 12,4 | 5 |
| MI500A | - | - | |||||||||
| MO500A | 3000 | 750 | |||||||||
| MR500A | 750 | 2400 | |||||||||
| MG600A | 3051 | 0,9 | 1800 | 700 |
136,47/ 136,53 |
120,65 | 92,08 | 95,3 | 69,85 | 12,7 | 9 |
| MI600A | - | - | |||||||||
| MO600A | 2400 | 700 | |||||||||
| MR600A | 700 | 2100 | |||||||||
| MG700A | 6779 | 1,8 | 1200 | 400 |
180,92/ 180,98 |
158,75 | 123,83 | 127,0 | 101,60 | 17,3 | 20 |
| MI700A | - | - | |||||||||
| MO700A | 2000 | 400 | |||||||||
| MR700A | 400 | 1750 | |||||||||
|
Modell Nein. |
Maße |
No.of-Hahn Löcher (Mt.) |
Faden-Größe | Verwendbare Gewindetiefe | Schmieröl | Schmieröl-Kappe Unze | Gewicht | ||||||||||
| C | D | E | F | ||||||||||||||
| Zoll | Millimeter | Zoll | Millimeter | Zoll | Millimeter | Zoll | Millimeter | Zoll | Millimeter | Zoll | Millimeter | lbs | Kilogramm | ||||
| MG300A | 2,375 | 60,33 | 2,50 | 63,5 | 1,125 | 28,58 | 0,35 | 8,9 | 4 | 0.250-28 | 6.35-711 | 0,500 | 12,70 | Öl | 0,85 | 4 | 2 |
| MI300A | Öl | 1,25 | |||||||||||||||
| MO300A | Fett | 0,5 | |||||||||||||||
| MR300A | Öl | 0,85 | |||||||||||||||
| MG400A | 2,625 | 66,68 | 2,75 | 69,9 | 1,250 | 31,75 | 0,45 | 11,4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15,88 | Öl | 1,1 | 6 | 3 |
| MI400A | Öl | 1,4 | |||||||||||||||
| MO400A | Fett | 0,5 | |||||||||||||||
| MR400A | Öl | 1,1 | |||||||||||||||
| MG500A | 3,375 | 85,73 | 3,50 | 88,9 | 1,750 | 44,45 | 0,48 | 12,4 | 4 | 0.313-24 | 7.94-610 | 0,625 | 15,88 | Öl | 1,8 | 11 | 5 |
| MI500A | Öl | 3,0 | |||||||||||||||
| MO500A | Fett | 1,0 | |||||||||||||||
| MR500A | Öl | 1,8 | |||||||||||||||
| MG600A | 3,625 | 92,08 | 3,75 | 95,3 | 2,750 | 69,85 | 0,50 | 12,7 | 6 | 0.313-24 | 7.94-610 | 0,625 | 19,05 | Öl | 2,8 | 19 | 9 |
| MI600A | Öl | 4,5 | |||||||||||||||
| MO600A | Fett | 1,5 | |||||||||||||||
| MR600A | Öl | 2,8 | |||||||||||||||
| MG700A | 4,875 | 123,83 | 5,00 | 127,0 | 4,000 | 101,60 | 0,68 | 17,3 | 8 | 0.375-24 | 9.53-610 | 0,750 | Öl | 4,6 | 43 | 20 | |
| MI700A | Öl | 10,9 | |||||||||||||||
| MO700A | Fett | 2,9 | |||||||||||||||
| MR700A | Öl | 4,6 | |||||||||||||||
| Modell | Drehmoment-Kapazität |
Maximum Überlauf von U/min |
Nominal Überlauf des Widerstands |
Bohrungen auf Lager? 1 | Keyways1 | Maße | ||||||||
| B | ||||||||||||||
| Lbs-ft | Nanometer | Innenring | Außenring | Lbs-ft | Nanometer | Zoll | Millimeter | Zoll | Millimeter | Zoll | Millimeter | Zoll | Millimeter | |
| MG300A | 275 | 373 | 2900 | 800 | 0,17 | 0,2 | 0,500 | 12,70 | 0.125×0.167 | 3.18×4.24 |
3,000 2,998 |
76,15 /76.20 |
25/8 | 66,68 |
| MI300A | - | - | 0,625 | 15,88 | 0.188×0.094 | 4.76×2.38 | ||||||||
| MO300A | 3600 | 800 | 0,750 | 19,05 | 0.188×0.094 | 4.76×2.38 | ||||||||
| MR300A | 800 | 2900 | ||||||||||||
| MG400A | 400 | 542 | 2700 | 800 | 0,21 | 0,3 | 0,625 | 15,88 | 0.188×0.094 | 4.76×2.38 |
3,500 3,498 |
88,85 /88.90 |
27/8 | 73,03 |
| MI400A | - | - | 0,750 | 19,05 | ||||||||||
| MO400A | 3600 | 800 | 0,875 | 22,23 | ||||||||||
| MR400A | 800 | 2700 | ||||||||||||
| MG500A | 1175 | 1593 | 2400 | 750 | 0,38 | 0,5 | 0,875 | 22,23 | 0.188×0.094 | 4.76×2.38 |
4,250 4,248 |
107,90 /107.95 |
35/8 | 92,08 |
| MI500A | - | - | 1,000 | 25,40 | 0.25×0.125 | 4.76×2.38 | ||||||||
| MO500A | 3000 | 750 | 1,125 | 28,58 | 0.25×0.125 | 6.35×3.18 | ||||||||
| MR500A | 750 | 2400 | 1,250 | 31,75 | 0.25×0.125 | 6.35×3.18 | ||||||||
| MG600A | 2250 | 3051 | 1800 | 700 | 0,63 | 0,9 | 1,250 | 31,75 | 0.25×0.125 | 6.35×3.18 |
5,375 5,373 |
136,47 /136.53 |
43/4 | 120,65 |
| 1,375 | 34,93 | 0.313×0.156 | 7.94×3.97 | |||||||||||
| MI600A | - | - | 1,500 | 38,10 | 0.375×0.188 | 9.53×4.76 | ||||||||
| 1,625 | 41,28 | 0.375×0.188 | 9.53×4.76 | |||||||||||
| MO600A | 2400 | 700 | 1,750 | 44,45 | 0.375×0.188 | 9.53×4.76 | ||||||||
| 1,937 | 49,20 | 0.50×0.188 | 9.53×4.76 | |||||||||||
| MR600A | 700 | 2100 | 2,000 | 50,80 | 0.50×0.188 | 12.7×4.76 | ||||||||
| MG700A | 5000 | 6779 | 1200 | 400 | 1,3 | 1,8 | 2,000 | 50,80 | 0.50×0.250 | 12.7×6.35 |
7,125 7,123 |
180,92 180,98 |
61/4 | 158,75 |
| MI700A | - | - | 2,250 | 57,15 | 0.50×0.250 | 12.7×6.35 | ||||||||
| 2,437 | 61,90 | 0.50×0.250 | 12.7×6.35 | |||||||||||
| MO700A | 20000 | 400 | 2,500 | 63,50 | 0.625×0.313 | 15.88×7.94 | ||||||||
| 2,750 | 69,85 | 0.625×0.313 | 15.88×7.94 | |||||||||||
| MR700A | 400 | 1750 | 2,937 | 74,60 | 0.625×0.125 | 15.88×3.18 | ||||||||
Montage und Koppelung
