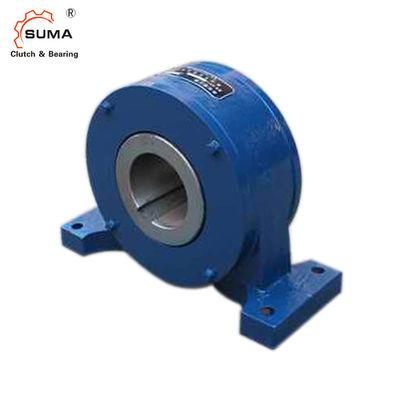

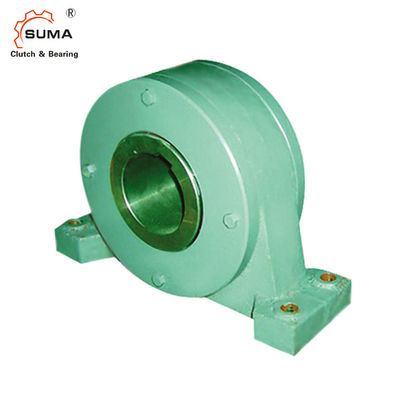

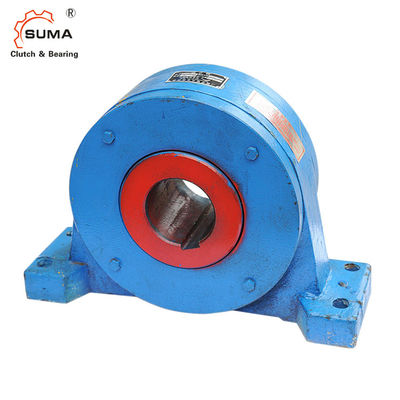

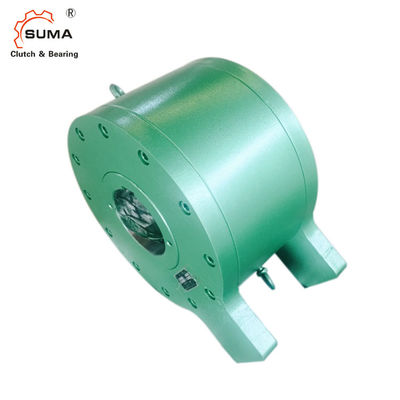

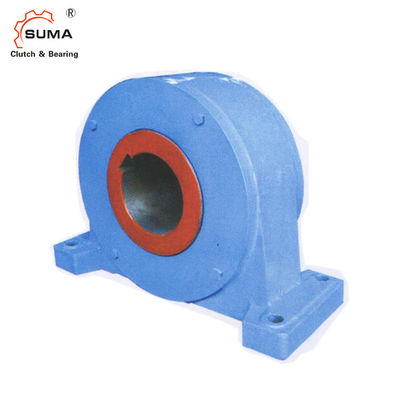

Einweglager GN90 GN100 GN110 laufen Endanschlag-Kupplung frei
Eigenschaft
GN-Reihenendanschlagkupplung ist eine Art niedrige Geschwindigkeit der Rollenart Gerät, häufig mit dem Reduzierer verstopfend, herein benutzt
Bandförderer, Hebemaschine, elektrische Trommel und anderer Bedarf ein Nichtrückgabegerät.
Nichtrückgabe schnell, kleiner Rückabstand, langes Leben, kann dem Drehmoment widerstehen
Maß und Kapazität
Art | Drehmoment | Bohrungs-Durchmesser-Maximum. | Größe | Gewicht | Empfohlener passender Reduzierer | ||||||||
TKN | ødH7 | bxt | C | L | B | C1 | B1 | H | H1 | D1 | Kilogramm | ||
N.m | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | |||
GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89,4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50X11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 |
