Endanschlag-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | AV30 AV35 AV40 |

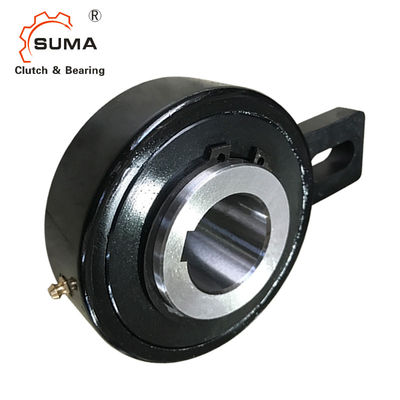

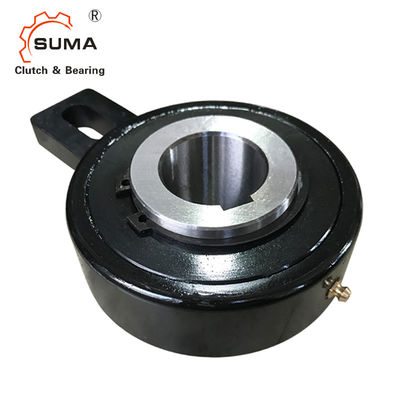

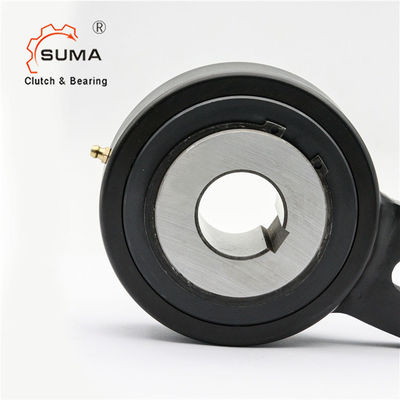

Becherwerk-Endanschlag-Kupplung AV30 AV35 AV40, die eine Möglichkeit trägt
Eigenschaften
Art Handels ist eine Rollenart freilaufen. Sie ist selbstständig versiegelt, zentriert durch Gleitlager für niedrige Drehzahlen, und unter Verwendung der Schild geschützten metallischen Druckringe.
Einheit wird einfetten geschmiert geliefert, bereit, in eine horizontale oder vertikale Position zu installieren.
Hauptsächlich verwendet als Endanschlag, ist die Drehmomentkapazität für einen minimalen Platzbedarf hoch.
Die Speiche und die Lager dürfen nicht vorgespannt werden. Der Rollenentwurf macht die Handelsart Ideal für helle indexierende Anwendungen.
Technische Daten
PECI
| SPEZIFIKATION | |
| Modell | AV30/AV35/AV40 |
| Bohrungsdurchmesser | 30MM/35MM/40MM |
| Außendurchmesser | 118mm |
| Stärke | 54mm |
| Drehmomentkapazität | 1200Nm |
| Überlauf von Geschwindigkeit | 320r/min |
| Gewicht | 3.5kg |
| Paket | Industrie-Verpackung |
| Lieferfrist | 7-10 Tage |
| Zahlungsbedingungen | TT, L/C, D/P, D/A, Western Union, Paypal |
Maße und Kapazitäten
| Art | Größe | TKN1) | Überlauf von Geschwindigkeit | Gewicht | Widerstanddrehmoment | ||||||||||
| Handels | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
| [Millimeter] | [Nanometer] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
Befestigung des Beispiels
