| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FSO750 HPI750 |

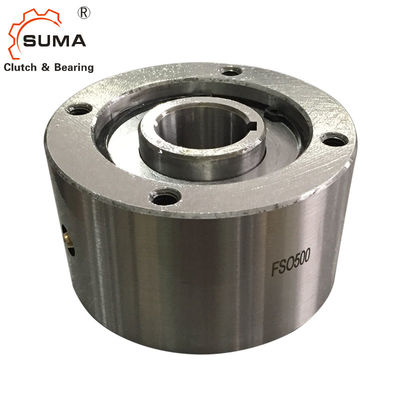

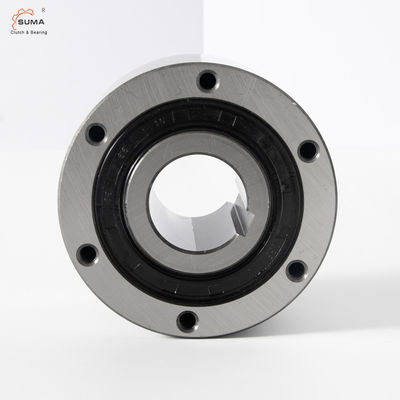

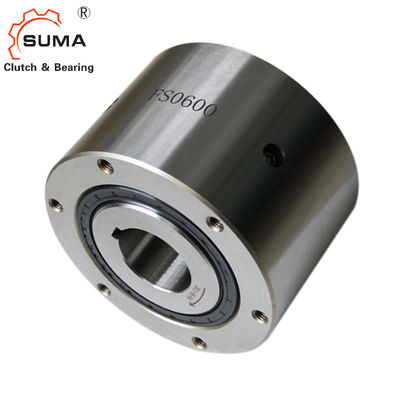

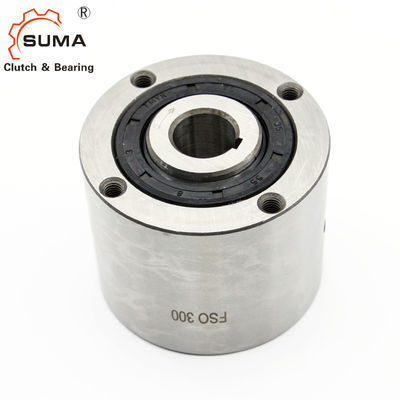

Weisen-Endanschlag-Kupplungs-Nocken-Kupplungs-Keiln-Lager FSO750 HPI750 eins
Eigenschaften
Arten FSO, FSO-GR und HPI 750 bis 1027 sind Keilnart freiläuft selbstständiges, versiegelt und Tragen gestützt, unter Verwendung zwei Kugellager.
Schmierung
Arten FSO und HPI sind ölverschmutzt und benutzen Standardwellenlippendichtungen.
Art FSO-GR ist einfetten geschmiert und können mit freien Druckringen des Kontaktes ausgerüstet werden.
Art HPI ist besonders für indexierende Hochgeschwindigkeitsanwendungen bestimmt.
Maße und Kapazitäten
| Größe |
Drehmoment [Nanometer] |
Überlauf von Geschwindigkeiten [min-1] |
MASS [Millimeter] | Schmiermittel | Gewicht | Drehmoment | |||||||||||||||||
| FSO | Rumpfstation | AVW7 - bxh | d4) | B5) | C | D | E | F | G | z | J | K | L | P | f | FSO | HPI | Rumpfstation | TR | ||||
| TKN1) | nmax 2) | nmax 3) | Minute-maximal | -0,05 | [Kilogramm] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152,4 | 222,25 | 149,2 | 31,7 | 1,6 | 107,74 | 177,8 | 8* | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 384 | 207 | 38 | 5,08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152,4 | 254 | 149,2 | 31,7 | 1,6 | 139,7 | 227 | 8 | M12 | 25 | 1/2-20 | 49,2 | 1,6 | 222 | 444 | 251 | 46 | 7,12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161,9 | 304,8 | 158,7 | 34,9 | 1,6 | 161,92 | 247,65 | 10 | M16 | 32 | 1/2-20 | 54 | 1,6 | 532 | 473 | 340 | 71 | 8,47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168,3 | 381 | 165,1 | 34,9 | 3,2 | 228,6 | 298,45 | 12 | M16 | 32 | 1/2-20 | 54 | 3,2 | 651 | 946 | 473 | 113 | 13,56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
ANMERKUNGEN
1) Maximale = 2 Zeiten T;
2) Innenring/Außenring
3) Innenring-/Außenringdruckring
4) bohren Zoll verfügbares auf Anfrage
5) nur für Überformatbohrung
Größe 600 > 50 Millimeter
Größe 700 > 75 Millimeter
*) 6 Löcher äquidistant bei 60; plus 2 Extra-löcher bei 180; Siehe Montage und Wartungsanweisungen
Montage und Koppelung
