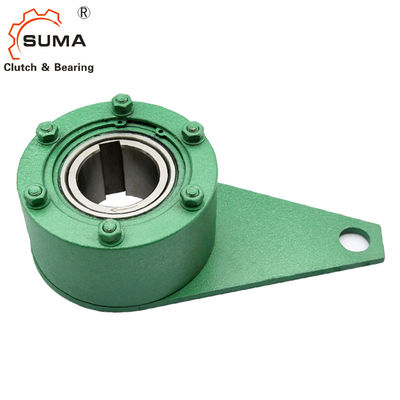

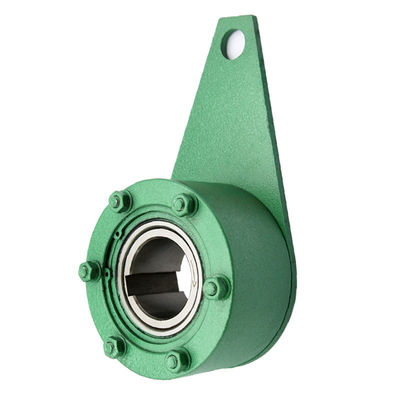

Richtungs-180 U/min Freilaufkupplung BS75R GCr15 1

Grundlegende Informationen
Herkunftsort: China
Markenname: SUMA
Zertifizierung: ISO SGS
Modellnummer: BS75R
Min Bestellmenge: 1
Preis: USD500-USD600 PER PIECE
Verpackung Informationen: Holzetui
Lieferzeit: 7-10 Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 1000pcs pro Monat
Produktname: Rücklaufkupplung BS75R Material: Wälzlagerstahl Gcr15
Drehmoment-Kapazität: 2450Nm Garantie: 1-jährig
Umdrehungsgeschwindigkeit: 180RPM Soem: Nehmen Sie an
Lieferzeit: 5-7 Tage Hafen: Shanghai Ningbo
Markieren:

180 RPM Overrunning Clutch

,

1 Directional Overrunning Clutch

,

GCr15 Over Running Clutch

Richtungs-180 U/min Freilaufkupplung BS75R GCr15 1
Eigenschaften

Die einfache Schmierungswartung des BS-R Reihenangebots.

1. Vor-Einsatz der V-Ring in die Fördererwelle in der korrekten Richtung.
2. sicher die BS-Nocken-Kupplung auf die Welle installieren. Wenden Sie den Druck nur auf der Stirnfläche des Innenrings an

wenn die BS-Nocken-Kupplung auf die Welle eingefügt wird. Schlagen Sie nicht den Innenring direkt mit einem Hammer oder wenden Sie Druck an

auf dem Außenring. (Beziehen Sie sich auf Seite 13 für Installation und Verwendung)
3. wenden Sie das gelieferte Dichtungsmittel, an die Stirnfläche des Innenrings und der Verpackung, an und befestigen Sie die BS-Nocken-Kupplungseinheit an

die Fördererwelle mit der Endplatte. Gleichzeitig verwenden Sie den Dichtungsring auf jedem Bolzen, um Ölleckage zu verhindern.



Maße und Kapazitäten



Modell

Drehmoment
Kapazität
(N·m)

Bohrung
Durchmesser
Strecke
Maximum.
Überlauf
(r/m)
Innenring


B

C

PCD
E

F

G

H

K

L

M

N

P

Q

R
BS65R 1.570 40to65 200 90 160 85 140 115 50 6 9,5 306 210 16 50 13,5 90
BS75R 2.450 50 to75 180 90 170 85 150 125 50 6 9,5 354 250 19 65 16,5 100
BS85R 5.880 60 to85 180 115 210 110 185 140 60 9 11 434 300 29 95 20,5 115
BS95R 7.840 70 to95 170 115 230 110 200 160 60 9 12,5 497 350 32 105 20,5 130
BS110R 10.800 80 bis 110 170 115 270 110 220 180 60 12 14 560 385 40 110 26 140
BS135R 15.700 90 bis 135 120 135 320 130 280 230 60 12 14 666 470 36 120 26 180



Modell

Drehmoment
Kapazität
(N·m)

Bohrung
Durchmesser
Strecke


Maximum.
Über

Betrieb
(r/m)
Inner

Rennen



B

C

PCD
E

F

G

L

Ich

J

R

P

Q


W.

Minute


W.

Maximal

BS160R 24500 100 bis 160 100 135 360 130 315 255 60 19 16 120 32 792 580 108 95
BS200R 37200 100 bis 200 100 150 430 145 380 310 60 19 21 130 43 838 623 182 155



Modell

Drehmoment
Kapazität
(N·m)

Bohrung
Durchmesser
Strecke


Maximum.
Über

Betrieb
(r/m)
Inner

Rennen



B

C

PCD
E

F

G

Ich

L

M

N

O

P

Q


W.

Minute


W.

Maximal

BS 220R 49000 150 bis 220 80 235 500 230 420 296 95 35 12 259 311 238 1070 820 347 310
BS 250R 88200 175 bis 250 50 295 600 290 530 355 125 35 12 319 375 288 1300 1000 637 580
BS 270R 123000 200 bis 270 50 295 650 290 575 395 130 40 12 319 375 298 1425 1100 660 602
BS 300R 176000 230 bis 300 50 295 780 290 690 495 130 45 19 333 396 356 1690 1300 1050 983
BS 335R 265000 250 bis 335 50 305 850 320 750 525 135 60 19 343 405 386 1925 1500 1210 1120
BS 350R 314000 250 bis 350 50 320 930 360 815 565 135 71 19 358 430 414 2065 1600 1710 1580
BS 425R 510000 325 bis 425 50 440 1030 450 940 680 170 70 22 484 570 474 2315 1800 1580 2370
BS 450R 686000 350 bis 450 50 450 1090 480 990 690 180 80 22 494 580 526 2545 2000 2930 2690

Anmerkungen:

1. BS-R Nocken-Kupplung kann sich langweilen entsprechend Ihren Spezifikationen, aber spezifizieren bitte den gebohrten Durchmesser bei der Toleranz und bei der Keilnute

Maße.
2. sind Speichen optional. Der Arm, der oben gezeigt wird, ist nur als Ihre Referenz. Bei Bedarf spezifizieren Sie ihn bitte auf Ihrem Auftrag.

Montage und Koppelung


4. Nachdem Sie das Innere des Ölbehälters gesäubert haben, wenden Sie das Dichtungsmittel auf der Passfläche des Ölbehälters an. Setzen Sie das Öl
waagerecht ausgerichtetes Messgerät vertikal (rote Linie ist unter, und blau ist Spitzen), für Modelle von BS65R zu BS200R; installieren Sie den Ölbehälter
zur Stirnfläche des Außenrings mit den Bolzen, während für Modelle BS220R und oben, installieren Sie den Ölbehälter zu
Dichtungsanhänger unter Verwendung der Bolzen. Verhindern Sie sorgfältig, dass Staub die Nockenkupplung oder -Ölbehälter eindringt.
5. Presse der vor-eingefügte V-Ring völlig damit das Gesicht der Schutzabdeckungskontakte nah.
6. falls die umgebenden Temperaturanstiege 40°C und oben, es empfohlen wird, um Schild oder Dach einzustellen und direktes zu vermeiden

Sonnenlicht zwecks die Lebensdauer der Nocken-Kupplung verlängern.

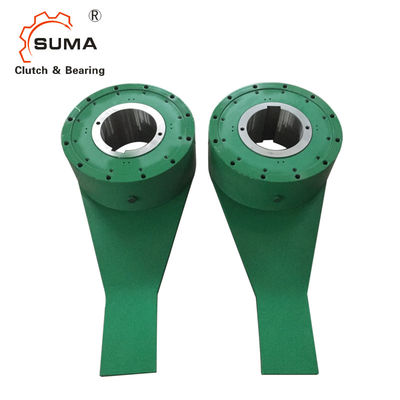

Bilder

Richtungs-180 U/min Freilaufkupplung BS75R GCr15 1 5

Richtungs-180 U/min Freilaufkupplung BS75R GCr15 1 6
