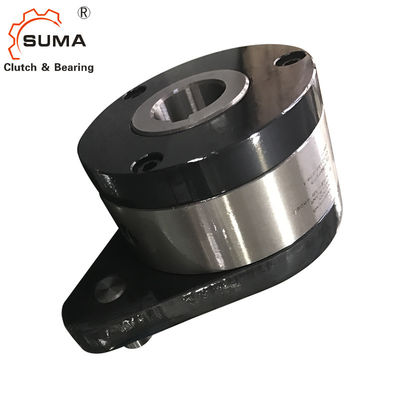

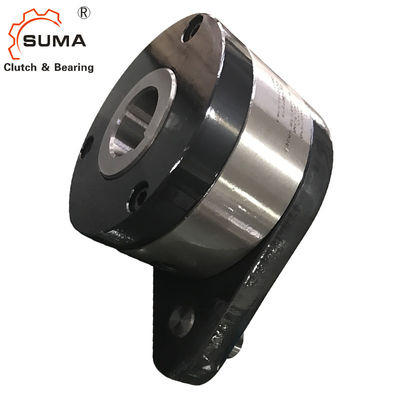

Weise F3F4 1 GFR… F2F3 GFR… freilaufen, den Überlauf von Endanschlag-Lagern zu erfassen
  • Weise F3F4 1 GFR… F2F3 GFR… freilaufen, den Überlauf von Endanschlag-Lagern zu erfassen
  • Weise F3F4 1 GFR… F2F3 GFR… freilaufen, den Überlauf von Endanschlag-Lagern zu erfassen
  • Weise F3F4 1 GFR… F2F3 GFR… freilaufen, den Überlauf von Endanschlag-Lagern zu erfassen
  • Weise F3F4 1 GFR… F2F3 GFR… freilaufen, den Überlauf von Endanschlag-Lagern zu erfassen
Weise F3F4 1 GFR… F2F3 GFR… freilaufen, den Überlauf von Endanschlag-Lagern zu erfassen

Weise F3F4 1 GFR… F2F3 GFR… freilaufen, den Überlauf von Endanschlag-Lagern zu erfassen

Herkunftsort China
Markenname SUMA
Zertifizierung ISO SGS
Modellnummer GFR… F2F3/GFR… F3F4
Produkt-Details
Produktname:
Freilaufkupplungs-Lager
Material:
Wälzlagerstahl GCr15
Drehmoment-Kapazität:
70000Nm
Umdrehungsgeschwindigkeit:
200rpm
STÜCKGEWICHT:
214kg
Garantie:
1-jährig
GRÖSSE:
150*400*246mm
Soem:
nehmen Sie an
Markieren:

Überlauf der Kupplungs-F2F3

,

1 Weisen-Kupplungs-Überlauf

,

1 Möglichkeit laufen Kupplung frei

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
USD600-USD650 PER PIECE
Verpackung Informationen
Holzetui
Lieferzeit
10-15 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit
1000pcs pro Monat
Produkt-Beschreibung

Weise F3F4 1 GFR… F2F3 GFR… laufen den Kupplungs-Überlauf frei

Endanschlag-Lager

Eigenschaften


Arten GFR. F2F3/F3F4 sind Rollenart freiläuft, selbstständig, versiegelt und Tragen gestützt, unter Verwendung zwei 160. Reihenlager.

Sie benutzen das niedrige Modul GFR. Einheiten müssen ölverschmutzt vor Gebrauch sein, wenn ihnen auseinandergebaut und auf jeden Fall für die Kombination F3F4 geliefert werden. Diese Abdeckungskombinationen werden hauptsächlich als Endanschläge, wie gezeigt umseitig verwendet. Die Abdeckung F3 tritt als eine Speiche auf und hat eine integrierte Anschlagschraube. Die Anschlagschraube sollte in einen Schlitz in einer Basisstation der Maschine einsteigen.

Abdeckungen F2 und F4 werden benutzt, um die Einheit zu schließen. Sie werden mit 3 Schrauben für Ölfüllung, -abfluß und -niveau ausgerüstet.

Technische Daten




L_V7IR6S~MB (D3KE$DQEUG.png



Maße und Kapazitäten

Art Größe Drehmoment Überlaufene Geschwindigkeit MASSE Gewicht









GFR. F2-F3
GFR. F3-F4		 dH7 TKN1) nimax2) D D2 C L 1 L2 L3 L4 F E L5 f
[Millimeter] [Nanometer] [min-1] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Kilogramm]
12 55 3100 62 20 10 42 64 10 13 59 44 6 0,5 1,4
15 125 2800 68 25 10 52 78 10 13 62 47 10 0,8 1,8
20 181 2400 75 30 12 57 82 11 15 72 54 10 0,8 2,3
25 288 1600 90 40 16 60 85 14 18 84 62 10 1 3,4
30 500 1300 100 45 16 68 95 14 18 92 68 10 1 4,5
35 725 1200 110 50 20 74 102 18 25 102 76 12 1 5,6
40 1025 850 125 55 20 86 115 18 25 112 85 12 1,5 8,5
45 1125 740 130 60 25 86 115 22 25 120 90 12 1,5 8,9
50 2125 580 150 70 25 94 123 22 25 135 102 12 1,5 12,8
55 2625 550 160 75 32 104 138 25 30 142 108 15 2 16,2
60 3500 530 170 80 32 114 147 25 30 145 112 15 2 19,3
70 5750 500 190 90 38 134 168 30 35 175 135 16 2,5 23,5
80 8500 480 210 105 38 144 178 30 35 185 145 16 2,5 32
90 14500 450 230 120 50 158 192 40 45 205 155 16 3 47,2
100 20000 350 270 140 50 182 217 40 45 230 180 16 3 76
130 31250 250 310 160 68 212 250 55 60 268 205 18 3 110
150 70000 200 400 200 68 246 286 55 60 325 255 20 4 214

Anmerkungen:

1) Maximales = 2 × T T KN

2) Innenringüberschüsse
3) Außenringüberschüsse

Befestigung des Beispiels

Ich} WI] IK8Q {9 ({Z (ROMIJX_U.png
Bilder

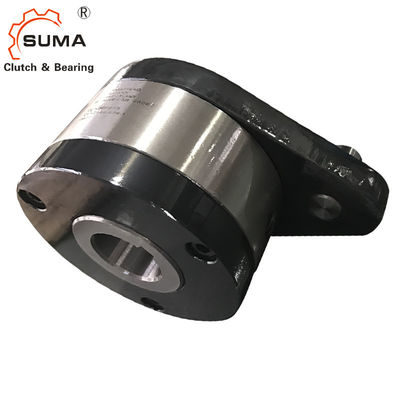

Weise F3F4 1 GFR… F2F3 GFR… freilaufen, den Überlauf von Endanschlag-Lagern zu erfassen 2

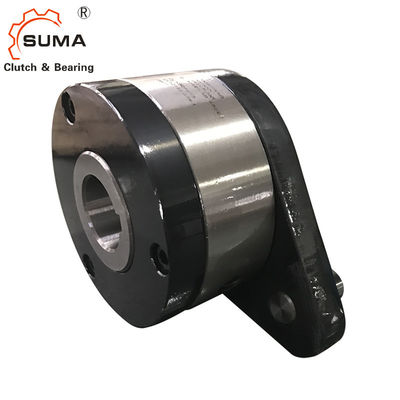

Weise F3F4 1 GFR… F2F3 GFR… freilaufen, den Überlauf von Endanschlag-Lagern zu erfassen 3



Umbauten:

Komplett laufen Sie Freilaufkupplung frei,

Überlauf der Kupplungs-F2F3,

Komplett laufen Sie Freilaufkupplungs-Lager frei
