Freilaufkupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FB44 |

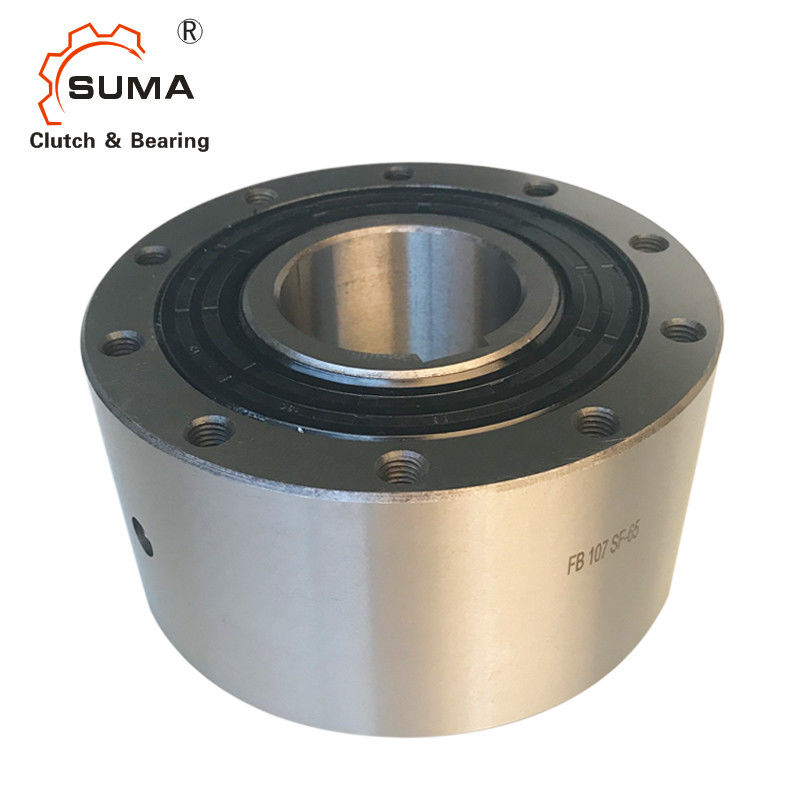

FB44 schließen freiläuft 320Nm ab, das Nocken-Kupplung überläuft
Eigenschaften
Komplett läuft FB sind Siegelkeil freiläuft mit Kugellagern frei. Sie sind geliefertes öl-gefülltes und installationsbereit. Läuft FB werden verwendet wie frei:
➧ Endanschläge
➧ Freilaufkupplungen
➧ Index-Bewegung läuft frei
Zusätzlich zum Standard sind vier andere Arten für ausgedehnte Nutzungsdauer und Indexierengenauigkeit verfügbar.
Nennmomente bis 160 000 Nm.Bores bis 300 Millimeter. Viele Standardbohrungen sind verfügbar.
Maße und Kapazitäten
|
Fre ewh Aal Größe |
Ty PET |
Nom inal Felsen que |
M Ring freew Fersen Läufe min-1 |
Axt. Geschwindigkeit Ring freew Fersen Läufe min-1 |
Ty PET |
Nom inal Felsen que |
Max. Geschwindigkeit Ring freew Fersen Läufe min-1 |
Äußer Ring freew Fersen Läufe min-1 |
Ty PET |
Nom inal Felsen que |
Keil Aufzug weg an Gasthaus äh Ring spe Ed min-1 |
Max. Geschwindigkeit Ring freew Fersen Läufe min-1 |
Ou ter Ring dri ves min-1 |
Ty PET |
Nom inal Felsen que |
Keil Start an äußer Ringgeschwindigkeit min-1 |
Max. Geschwindigkeit Ring freew Fersen Läufe min-1 |
| FB24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5500 | |||||||||
| FB29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4000 | |||||||||
| FB37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2600 | CZ | 110 | 850 | 3 000 | |||||
| FB44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 |
| FB57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1750 | DX | 460 | 750 | 1 400 | 300 | LZ | 430 | 1 400 | 2 100 |
| FB72 | SF | 1250 | 1 120 | 1 600 | SFT | 1250 | 1 120 | 1600 | DX | 720 | 700 | 1 150 | 280 | LZ | 760 | 1 220 | 1 800 |
| FB82 | SF | 1800 | 1 025 | 1450 | SFT | 1800 | 1 025 | 1450 | DX | 1000 | 670 | 1 050 | 268 | SFZ | 1700 | 1 450 | 1 600 |
| FB107 | SF | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 | SFZ | 2500 | 1 300 | 1 350 |
| FB127 | SF | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 | SFZ | 5000 | 1 200 | 1 200 |
| FB140 | SF | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1 150 |
| FB200 | SF | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 | SFZ | 20000 | 680 | 900 |
| FB270 | SF | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | UX | 40000 | 210 | 510 | 84 | SFZ | 37500 | 600 | 750 |
| FB340 | SF | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | |||||||||
| FB440 | SF | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
Das maximale übertragbare Drehmoment ist 2mal der spezifizierte Nennmoment.
| Laufen Sie Größe frei | Millimeter | Millimeter | Bohrung Standardmillimeter |
rot Millimeter |
Millimeter | max. Millimeter | D Millimeter | F Millimeter |
G ** | H Millimeter | L Millimeter |
T Millimeter |
Z ** |
Gewicht Kilogramm |
||
| FB24 | 12 | 14* | 14* | 62 | 1,0 | M 5 | 8 | 50 | 51 | 3 | 0,9 | |||||
| FB 29 | 15 | 17* | 17* | 68 | 1,0 | M 5 | 8 | 52 | 56 | 3 | 1,1 | |||||
| FB37 | 14 | 16 | 18 | 20 | 22* | 22* | 75 | 0,5 | M 6 | 10 | 48 | 65 | 4 | 1,3 | ||
| FB44 | 20 | 22 | 25* | 25* | 90 | 0,5 | M 6 | 10 | 50 | 75 | 6 | 1,9 | ||||
| FB57 | 25 | 28 | 30 | 32* | 32* | 100 | 0,5 | M 8 | 12 | 65 | 88 | 6 | 2,8 | |||
| FB72 | 35 | 38 | 40 | 42* | 42* | 125 | 1,0 | M 8 | 12 | 74 | 108 | 12 | 5,0 | |||
| FB82 | 35 | 40 | 45 | 50* | 50* | 135 | 2,0 | M 10 | 16 | 75 | 115 | 12 | 5,8 | |||
| FB107 | 50 | 55 | 60 | 65* | 65* | 170 | 2,5 | M 10 | 16 | 90 | 150 | 10 | 11,0 | |||
| FB127 | 50 | 60 | 70 | 75* | 75* | 200 | 3,0 | M 12 | 18 | 112 | 180 | 12 | 19,0 | |||
| FB140 | 65 | 75 | 80 | 90 | 95* | 250 | 5,0 | M 16 | 25 | 150 | 225 | 12 | 42,0 | |||
| FB200 | 110 | 120 | 120 | 300 | 5,0 | M 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
| FB270 | 140 | 150 | 400 | 6,0 | M 20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
| FB340 | 180 | 240 | 500 | 7,5 | M 20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
| FB440 | 220 | 300 | 630 | 7,5 | M 30 | 40 | 315 | 560 | 24 | 510,0 |
Keilnute entsprechend LÄRM 6885, Toleranz der Keilnutenbreite JS10.
* Keilnute entsprechend LÄRM 6885, Toleranz der Keilnutenbreite JS10.
** Z = Zahl von Gewindebohrungen G auf Teilkreis T.
Montage und Koppelung
Montage
Das Kundenzubehörteil ist auf dem externen Durchmesser D und lief dann an an das Gesicht weg. Die Toleranz der Welle muss ISO h6 sein, oder j6 und die Toleranz des Versuchsdurchmessers D des Zubehörteils müssen ISO H7 oder J7 sein.
Beispiel für die Einrichtung
Laufen Sie Größe FB 72, Art mit Keilnstart Z frei und 38 Millimeter bohren, FB 72 LZ, d = 38 Millimeter
Bei der Einrichtung Größe FB 340 und FB440 freilaufen Sie, die Freilaufrichtung des Innenrings bitte auch spezifizieren, wenn Sie in Richtung X angesehen werden: links herum frei oder rechts herum frei
