Freilaufkupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | BD20 |

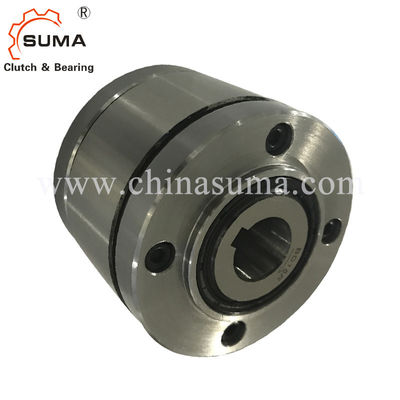

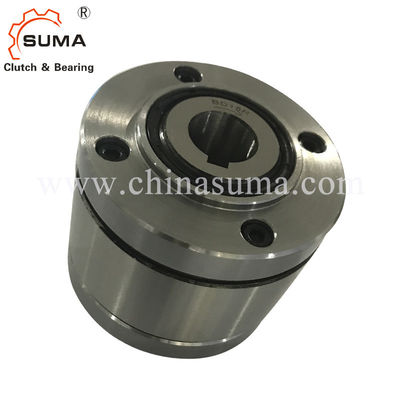

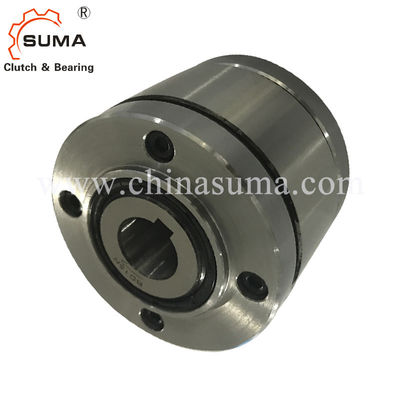

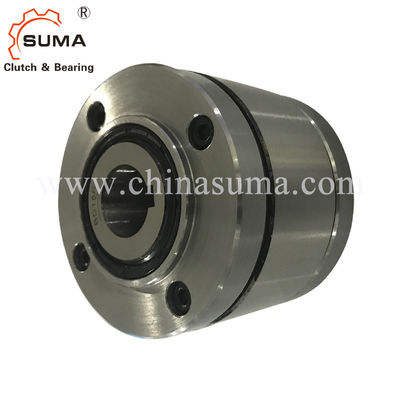

Komplette BD20 laufen Lager der Freilaufkupplungs-1700RPM frei
Eigenschaften
Komplett läuft BD… X sind Siegelkeil freiläuft mit Kugellagern und Keilnstart X. frei. Sie sind geliefertes öl-gefülltes. Der Keilnstart X stellt Abnutzung-freie Freilaufoperation sicher, wenn der Innenring an der hohen Geschwindigkeit sich dreht.
Läuft BD… X werden verwendet wie frei:
➧ Endanschläge
➧ Freilaufkupplungen
für Anwendungen mit Hochgeschwindigkeitsfreilaufoperation und wann verwendet als Freilaufkupplung mit langsamer treibender Operation.
Nennmomente bis 42 500 Nanometer.
Bohrungen bis 150 Millimeter.
Technische Daten
| Einzelteil | BD20 |
| Innerer Durchmesser. | 20 Millimeter |
| Äußerer Durchmesser. | 106 Millimeter |
| Breite | 77 Millimeter |
| Drehmoment | 420 Nanometer |
| Gewicht | 3,8 Kilogramm |
| Hafen | Shanghai; Ningbo |
| Lieferfrist | 10-15 Tage |
| Paket | Holzverpackung, Kartonpaket, usw. |
| Anwendung | Förderer, Elektromotor, Becherwerk, usw. |
Maße und Kapazitäten
|
Freew Ferse Größe |
Art |
Nom inal Drehmoment |
Keilnstart mit Innenringgeschwindigkeit min-1 |
Max. Geschwindigkeit Ring freew Fersen Läufe min-1 |
Außenring fährt min-1 | Millimeter |
Bohrung d dard Millimeter |
Millimeter | max. Millimeter | B Millimeter |
D Millimeter |
F Millimeter |
G ** | H Millimeter |
K Millimeter |
L Millimeter |
R Millimeter |
S Millimeter |
T Millimeter |
Z ** |
Wei ght |
| BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | M 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | M 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | M 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | M 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
| BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | M 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | M 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | M 16 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
| BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | M 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
Das maximale übertragbare Drehmoment ist 2mal der spezifizierte Nennmoment. Sehen Sie Seite 14 für Bestimmung des Auswahldrehmoments.
Keilnute entsprechend LÄRM 6885, Seite 1 • Toleranz der Keilnutenbreite JS10.
* Keilnute entsprechend LÄRM 6885, Seite 3 • Toleranz der Keilnutenbreite JS10.
** Z = Zahl von Gewindebohrungen G auf Teilkreis T.
Befestigung des Beispiels
Komplett laufen Sie BD 45 SX als Überlaufkupplung am Wellenende des drehenden Hochgeschwindigkeitshauptantriebs einer Textilmaschine frei. Das Kettenrad wird mit einem zusätzlichen Antrieb verbunden. Im Normalbetrieb (freilaufende Operation) ist die Innenringüberschüsse und der Außenring an einem Stillstand mit weggelaufen auf Kettenrad. Während der Einrichtung wird die Maschine durch den langsam laufenden i-liary Zusatzantrieb über den Ketten-Antrieb gefahren und laufen Sie frei, der in der treibenden Operation arbeitet. Mit der hohen Geschwindigkeit des Innenrings in freilaufender Operation, wird die Art Keilnstart X benutzt; die Keile arbeiten in freilaufender Operation ohne Kontakt und sind folglich Abnutzung-frei.
Montage
Das Kundenzubehörteil wird auf dem Durchmesser R zentriert und weggelaufen an an das Gesicht. Der Pilot auf den Abdeckungen ist für an das Taching die kleineren und schmaleren Teile besonders passend (Kettenräder, Gangräder etc.). Der Kunde muss befestigende Schrauben der notwendigen Länge zur Verfügung stellen, um das Zubehörfach anzubringen.
Die Toleranz der Welle muss ISO h6 sein, oder j6 und die Toleranz des Versuchsdurchmessers R des Zubehörteils müssen ISO H7 oder J7 sein.
Beispiel für die Einrichtung
Laufen Sie Größe BD 30, Art mit Keilnstart X frei
und 45 Millimeter-Bohrung:
• BD 30 DX, d = 45 Millimeter
