Rollen-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | CK-A50110 |

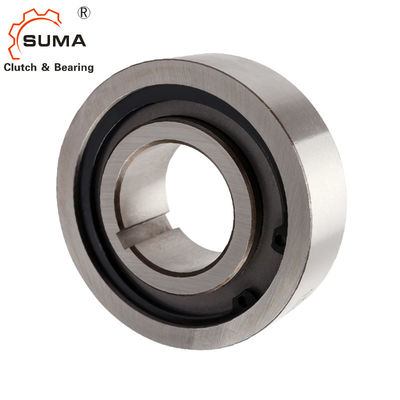

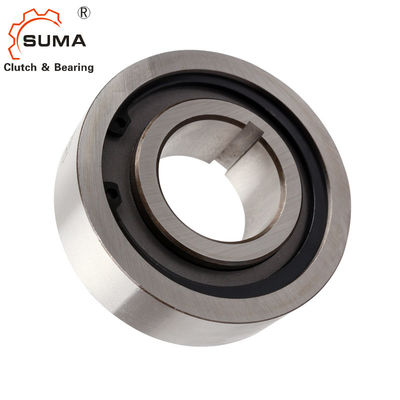

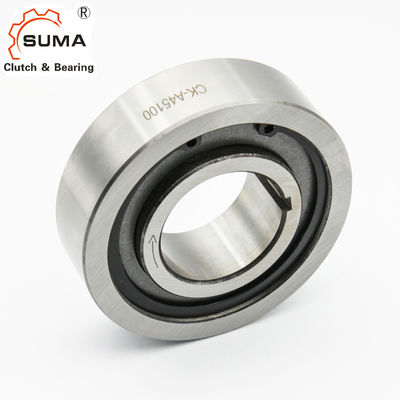

CKA50110 eins Rolle der Weisen-525 U/min laufen Kupplung frei
Eigenschaften
Art CK-A ist eine Keilnart freilaufen das gestützte Nichtlager. Nominaler Durchmesser. - Richtungsdurchmesser ist ein Standardkugellagermaß. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Einheiten sind geliefertes Fett Iubricated.
Die Standardanordnung ist, diese Art außer einem Lager bei der gleichen Unterkunftdurchmessertoleranz zu installieren. Der Innenring und der Außenring werden zur Welle und zum Loch befestigt.
Diese Reihe, die umfangreich ist, verwendete im Maschineriesystem des Förderers und und so weiter bewirtete, Verpackung, Drucken, Papierherstellung, das Spinnen, chemisch, medizinisch, Nahrung.
Technische Daten
| Einzelteil | CK-A50110 |
| Material | GCr15 |
| Bohrungsdurchmesser. | 50 Millimeter |
| Äußerer Durchmesser. | 110 Millimeter |
| Breite (b) | 28 Millimeter |
| Drehmomentkapazität | 850 N.m |
| Überlauf Grenzgeschwindigkeit (Innenring) | 525 r/min |
| Überlauf Grenzgeschwindigkeit (Außenring) | 180 r/min |
| Gewicht | 1,59 Kilogramm |
| Paket | Kartonkasten oder als Ihre Anforderungen |
Maße und Kapazitäten
|
Modell
|
Nennmoment
|
Überlauf Grenzgeschwindigkeit (r/min)
|
Maß [Millimeter] |
Lager
|
Gewicht
|
||||||
| Außenring | Innenring | ||||||||||
| [N.m] | Innenring | Außenring | D [h7] | B | bwxtw | d [h7] | C | bnxtn | [Kilogramm] | ||
| CK-A1542 | 54 | 1750 | 500 | 42 | 23 | 3x1.8 | 15 | 24 | 3x1.4 | 6302 | 0,17 |
| CK-A1747 | 75 | 1575 | 400 | 47 | 23 | 3x1.8 | 17 | 24 | 3x1.4 | 6304 | 0,21 |
| CK-A2052 | 95 | 1400 | 400 | 52 | 23 | 3x1.8 | 20 | 24 | 3x1.4 | 6305 | 0,25 |
| CK-A2562 | 145 | 1260 | 350 | 62 | 23 | 4x2.5 | 25 | 24 | 4x1.8 | 6306 | 0,35 |
| CK-A3072 | 208 | 1050 | 300 | 72 | 23 | 5x3.0 | 30 | 24 | 5x2.3 | 6307 | 0,47 |
| CK-A3580 | 340 | 815 | 200 | 80 | 28 | 8x4.0 | 35 | 30 | 6x2.8 | 6308 | 0,69 |
| CK-A4090 | 462 | 700 | 200 | 90 | 28 | 8x4.0 | 40 | 30 | 6x2.8 | 6309 | 0,87 |
| CK-A45100 | 783 | 560 | 200 | 100 | 28 | 8x4.0 | 45 | 30 | 6x2.8 | 6310 | 1,07 |
| CK-A50110 | 850 | 525 | 180 | 110 | 28 | 10x5.0 | 50 | 30 | 8x3.3 | 6311 | 1,59 |
| CK-A60130 | 1050 | 490 | 180 | 130 | 34 | 10x5.0 | 60 | 36 | 8x3.3 | 6312 | 2,16 |
| CK-A65140 | 1224 | 490 | 180 | 140 | 34 | 10x5.0 | 65 | 36 | 10x3.3 | 6313 | 2,49 |
|
CK-A 70150 |
1850 | 455 | 150 | 150 | 40 | 10x5.0 | 70 | 42 | 10x3.3 | 6314 | 3,36 |
|
CK-A 75160 |
2140 | 455 | 150 | 160 | 40 | 12x5.0 | 75 | 42 | 12x3.3 | 6315 | 3,81 |
| CK-A80170 | 2450 | 420 | 150 | 170 | 40 | 12x5.0 | 80 | 42 | 12x3.3 | 6316 | 4,29 |
| CK-A1250 | 31,5 | 1750 | 400 | 50 | 22 | 3x1.8 | 12 | 24 | 3x1.4 | 0,24 | |
| CK-A1855 | 50,0 | 1575 | 350 | 55 | 22 | 4x2.5 | 18 | 24 | 4x1.8 | 0,28 | |
| CK-A2060 | 63,0 | 1600 | 350 | 60 | 22 | 6x3.5 | 20 | 24 | 6x2.8 | 0,33 | |
|
CK-A 2563 |
100 | 1260 | 350 | 63 | 24 | 6x3.5 | 25 | 26 | 6x2.8 | 0,37 | |
| CK-A2563T | 140 | 1260 | 350 | 63 | 30 | 6x3.5 | 25 | 32 | 8x3.3 | 0,68 | |
| CK-A2870 | 180 | 1050 | 300 | 70 | 30 | 8x4.0 | 28 | 32 | 8x3.3 | 0,60 | |
| CK-A3080T | 340 | 875 | 200 | 80 | 30 | 8x4.0 | 30 | 32 | 8x3.3 | 0,75 | |
| CK-A3585 | 400 | 815 | 200 | 85 | 30 | 8x4.0 | 35 | 32 | 8x3.3 | 1,00 | |
| CK-A35100 | 780 | 875 | 200 | 100 | 32 | 10x5.0 | 35 | 34 | 10x3.3 | 1,34 | |
| CK-A35140 | 1000 | 490 | 180 | 140 | 35 | 8x4.0 | 35 | 35 | 10x3.5 | 3,28 | |
| CK-A40100 | 780 | 560 | 200 | 100 | 34 | 10x5.0 | 40 | 34 | 10x3.3 | 1,20 | |
| CK-A40110 | 850 | 700 | 180 | 110 | 32 | 10x5.0 | 40 | 34 | 10x3.3 | 1,19 | |
| CK-A50125 | 1000 | 490 | 180 | 125 | 36 | 14x5.5 | 50 | 35 | 14x3.8 | 2,21 | |
| CK-A50130 | 1050 | 560 | 180 | 130 | 36 | 14x5.5 | 50 | 38 | 14x3.8 | 3,02 | |
| CK-A55160 | 2000 | 455 | 150 | 160 | 52 | 16x6.0 | 55 | 55 | 16x4.3 | 6,96 | |
| CK-A58130 | 1050 | 490 | 180 | 130 | 36 | 14x5.5 | 58 | 38 | 14x3.8 | 2,60 | |
| CK-A60180 | 2000 | 420 | 140 | 180 | 52 | 18x6.0 | 60 | 52 | 18x4.4 | 7,40 | |
Montage und Koppelung
