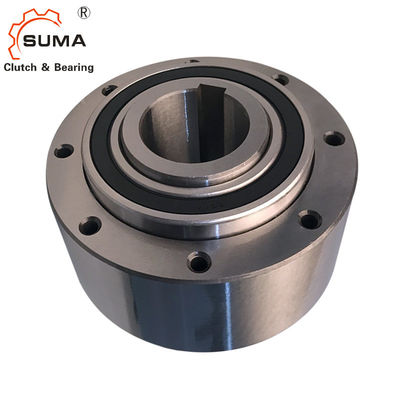

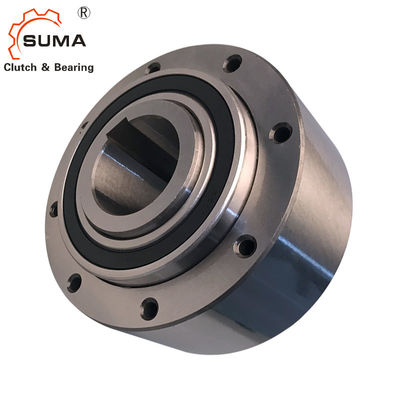

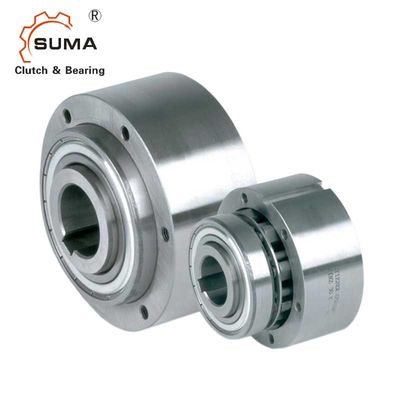

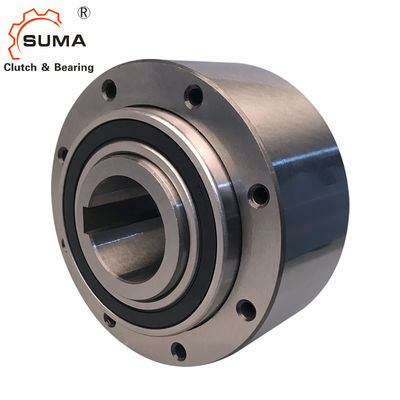

RIZ30 9000RPM läuft 1 Richtungsrollenlager-Kupplung frei
Eigenschaft
Arten RIZ, RINZ sind Trommel der Zentrifuge wegheben Keilnart freiläuft mit dem drehenden Innenring. Passend für Endanschlag oder Freilaufkupplungsanwendungen. Nur der Innenring ist für das Freilaufen bestimmt.
Diese Einheiten sind ein Teil des Stieber-Baukastenprinzips. Sie sind das Tragen gestützt unter Verwendung Reihe 60. Lager, fetten geschmiert und mit ZZ-Dichtungen gepasst ein. Die Einheiten werden als Standard geschmiert mit Fett geliefert und vorbereiten, um in jedes eine horizontale oder vertikale Position zu installieren. Arten RIZ, RINZ sind entworfen, mit G-Reihenabdeckungen benutzt zu werden. Die nächsten Seiten geben weitere inportant Informationen für Gebrauch von dieser Art Einheit.
Wenn die Einheit innerhalb einer Wohnung installiert sein soll, in der Ölschmierung verfügbar ist, spezifizieren Sie bitte Art RIW, RIWN. Die f-Reihe bedeckt von der Art GFR, GFRN werden verwendet dann ohne Wellendichtungen.
Maße und Kapazitäten
Art | Größe |
|
Geschwindigkeiten |
|
Zahl |
|
Gewicht | ||||
RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | z | L 1 | L | t | |
[Millimeter] | [Nanometer] | [min-1] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | ||
30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2,3 | |
35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3,2 | |
40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4,8 | |
45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7,5 | |
60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12,7 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14,5 | |
80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29,5 | |
100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42,5 | |
130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 |
ANMERKUNGEN
1) beziehen sich maximales = 2 × T T KN „auf Auswahlseite 10 bis 13
2) darf dieses die maximal zulässige Drehmomentübertragungsgeschwindigkeit n, die maximal ist, nicht überstiegen werden, wenn man Drehmoment überträgt
3) sollte dieses minimale zulässige Überlaufgeschwindigkeit n imin nicht unter Dauerbetrieb verringert werden. Mögliche Reduzierung dieser Mindestdrehzahl auf Anfrage
4) beziehen sich Innenringüberschüsse Keilnute zu LÄRM 6885,1" Montage und auf Wartungsanweisungen
