| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FRHM900-12 |

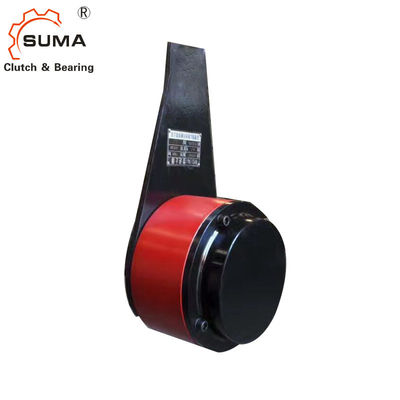

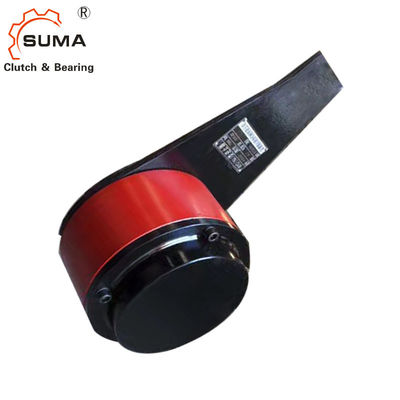

FRHM einzelne Richtungs laufen Keiln-Endanschlag-Lager frei
Technische Daten
Eigenschaften
Komplett läuft FRHM mit der Speiche sind Siegelkeil freiläuft mit Kugellagern frei. Sie sind für entworfen
die MorseCB-Einheiten austauschend, lieferte öl-gefülltes und installationsbereites
Läuft FRHM werden vereinbart an durch Wellen oder Wellenenden frei.
Läuft FRHM werden verwendet wie frei:
Endanschläge
für langsame Anwendungen. Sie sind für Gebrauch in geneigten Förderergurtsystemen, -aufzügen und -pumpen bestimmt. Takonitdichtungen die Endanschläge schützen, wenn Bedingungen schmutzig und staubig sind.
Maximale Drehmomente bis 56 000 lbs-ft.
Bohrungen bis 7 Zoll.
Anwendungsbeispiel
Endanschlag FRHM 900~12 auf der Hauptflaschenzugwelle eines Schrägförderers. Der hintere Antriebsmoment wird durch eingeschränkt
Speiche auf der Grundplatte.
Maße und Kapazitäten
|
Laufen Sie frei Größe |
Maximum Drehmoment |
Nominal Drehmoment |
Maximum Geschwindigkeit Ring Räder U/min |
Bohrung d max. Zoll |
Zoll |
C Zoll |
D Zoll |
E Zoll |
H Zoll |
J* Zoll |
L* Zoll |
N Zoll |
O Zoll |
Q Zoll |
R* Zoll |
Wei ght |
|
FRHM 775-7 |
15 000 | 7 500 | 540 | 3,75 | 9,75 | 4,38 | 6 | 0,50 | 21,88 | 3,56 | 7,50 | 1,25 | 8,13 | 17,00 | 15,25 | 160 |
|
FRHM 800-7 |
24 000 | 12 000 | 460 | 4,50 | 10,50 | 4,38 | 7 | 0,50 | 22,25 | 3,56 | 8,00 | 1,25 | 8,63 | 17,00 | 15,25 | 190 |
|
FRHM 800-12 |
24 000 | 12 000 | 460 | 4,50 | 10,50 | 4,75 | 7 | 0,50 | 25,50 | 3,56 | 8,00 | 1,25 | 8,63 | 20,25 | 18,63 | 200 |
|
FRHM 900-12 |
37 000 | 18 500 | 400 | 5,44 | 12,00 | 4,75 | 8 | 0,50 | 26,25 | 3,56 | 7,63 | 1,25 | 8,38 | 20,25 | 18,63 | 210 |
|
FRHM 900-19 |
37 000 | 18 500 | 400 | 5,44 | 12,00 | 4,75 | 8 | 0,88 | 30,63 | 3,56 | 7,63 | 1,50 | 8,75 | 24,63 | 22,88 | 220 |
|
FRHM 1000-19 |
56 000 | 28 000 | 360 | 7,00 | 16,50 | 4,75 | 9 | 0,88 | 32,89 | 3,56 | 8,75 | 1,50 | 9,13 | 24,63 | 22,88 | 270 |
|
FRHM 1000-30 |
56 000 | 28 000 | 360 | 7,00 | 16,50 | 5,25 | 9 | 0,88 | 33,25 | 3,56 | 8,75 | 1,75 | 9,13 | 25,00 | 23,00 | 275 |
Montage und Koppelung
Der hintere Antriebsmoment wird durch die Speiche zurückgehalten. Die Speiche darf nicht in Position festgeklemmt werden. Sie muss ein 0,5-Zoll-Spiel in der der axialen und Radialrichtung haben.
FRHM-Endanschläge werden für eine Spielpassung geliefert. Klemmschrauben auf dem Innenring werden für axiales Zurückhalten, Wellenkrägen werden angefordert nicht zur Verfügung gestellt.
