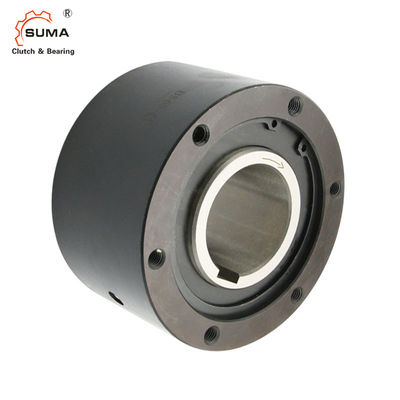

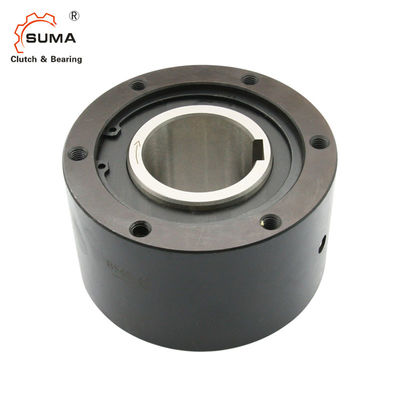

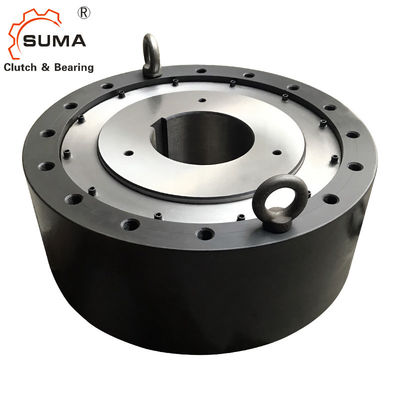

Kupplungs-Nocken-Kupplung des Endanschlag-BS95, die eine Möglichkeit trägt
Eigenschaften
Die BS-Reihe Nocken-Kupplungen sind für Anwendungen bestimmt, in denen Rückrotation der langsamen Antriebskopfwelle verhindert werden soll (backstopping).
1. Für Verhinderung der Rotation in die Rückwärtsrichtung mit langsamen Geschwindigkeiten auf Förderern oder Pumpen.
2. Vor Installation überprüfen Sie dass der Drehsinn des Innenrings der BS-Nocken-Kupplung (gezeigt durch den Pfeil auf dem inneren
Rennen) ist das selbe wie der Drehsinn des Förderers.
3. sicher die Speiche zur BS-Nocken-Kupplung unter Verwendung der Bolzen von Stärke 10,9 oder höheres installieren. Überprüfen Sie ob der Kontakt zwischen
Maße und Kapazitäten
Modell |
Drehmoment
Kapazität
(Nanometer) |
Maximum.
Überlauf
(r/min)
Innenring |
Widerstand
Drehmoment
(Nanometer) |
|
B |
C |
PCD
D |
E |
S |
MAJESTÄT
Size×-Neigung
× No.of Gewindebohrungen |
Gewicht
(Kilogramm)
|
| BS30 |
294 |
350 |
0,58 |
64 |
90 |
64 |
80 |
45 |
13 |
M 6 ×P1.0×4 |
2,1 |
| BS50 |
784 |
300 |
0,98 |
67 |
125 |
67 |
110 |
70 |
16 |
M 8 ×P1.25×4 |
4,0 |
| BS65 |
1570 |
340 |
3,92 |
90 |
160 |
85 |
140 |
90 |
20 |
M10 ×P1.5×6 |
11,5 |
| BS75 |
2450 |
300 |
5,88 |
90 |
170 |
85 |
150 |
100 |
20 |
M10 ×P1.5×6 |
13,1 |
| BS85 |
5880 |
300 |
7,84 |
115 |
210 |
110 |
185 |
115 |
30 |
M12 ×P1.75×6 |
24,7 |
| BS95 |
7840 |
250 |
9,8 |
115 |
230 |
110 |
200 |
130 |
30 |
M14 ×P2.0× 6 |
29,4 |
| BS110 |
10800 |
250 |
14,7 |
115 |
270 |
110 |
220 |
150 |
30 |
M16 ×P2.0× 6 |
34,2 |
| BS135 |
15700 |
200 |
19,6 |
135 |
320 |
130 |
280 |
180 |
30 |
M16 ×P2.0× 8 |
68 |
| Art |
Drehmoment-Kapazität
(Nanometer)
|
Max. Overrunning
(r/min)
Innenring
|
Widerstand
Drehmoment
(Nanometer)
|
|
B |
C |
PCD
D
|
E |
S |
MAJESTÄT
T.H.S.XP-Q'ty
|
G.F.H. (Größe) |
Q. von G.
(Kilogramm)
|
| BS 160 |
24.500 |
100 |
34,3 |
135 |
360 |
130 |
315 |
220 |
40 |
M20xP2.5-10 |
Pint 1/4 |
0,12 |
| BS 200 |
37.200 |
100 |
44,1 |
150 |
430 |
145 |
380 |
265 |
40 |
M22xP2.5- 8 |
Pint 1/4 |
0,14 |
| BS 220 |
49.000 |
80 |
73,5 |
235 |
500 |
230 |
420 |
290 |
40 |
M20xP2.5-16 |
Pint 1/4 |
0,8 |
| BS 250 |
88.200 |
50 |
93,1 |
295 |
600 |
290 |
530 |
330 |
50 |
M24xP3.0-16 |
Pint 1/4 |
1,1 |
| BS 270 |
123.000 |
50 |
98 |
295 |
650 |
290 |
575 |
370 |
50 |
M24xP3.0-16 |
Pint 1/4 |
1,2 |
| BS300 |
176.000 |
50 |
108 |
295 |
780 |
290 |
690 |
470 |
60 |
M30xP3.5-16 |
Pint 1/4 |
1,3 |
| BS335 |
265.000 |
50 |
137 |
305 |
850 |
320 |
750 |
495 |
70 |
M36xP4.0-16 |
Pint 1/4 |
1,4 |
| BS350 |
314.000 |
50 |
157 |
320 |
930 |
360 |
815 |
535 |
70 |
M36xP4.0-16 |
Pint 1/4 |
1,5 |
| BS425 |
510.000 |
50 |
216 |
440 |
1.030 |
450 |
940 |
635 |
70 |
M36xP4.0-18 |
— |
Öl 6,000ml |
| BS450 |
686.000 |
50 |
245 |
450 |
1.090 |
480 |
990 |
645 |
80 |
M42xP4.5-18 |
— |
Öl 7,000ml |
4. Empfohlene Wellentoleranz ist h7 oder h8.
5. Wenn Sie die BS-Nocken-Kupplung auf der Welle einfügen, wenden Sie Druck nur auf dem Innenring an. Klopfen Sie den Innenring direkt mit einem Hammer oder üben Sie keine Kraft nach dem Außenring, der Staubdichtung oder der Staubplatte aus.
Montage und Koppelung
6. Verwenden Sie immer einen parallelen Schlüssel für Installation auf die Welle und befestigen Sie dann die BS-Nocken-Kupplung an der Welle mit der Endplatte. Verwenden Sie nie einen sich verjüngenden Schlüssel.
7. Wenn er Modelle über BS160 (Fett geschmierte Arten) installiert, Verschlussstopfen Ort einer von vier herein
Der direkte untere Standort. Dieses lässt einfache Entwässerung des Fetts für das Säubern zu.
8. Während die Welle sich dreht, schwingt das Ende der Speiche gewissermassen in Richtung der Rotation. Stützen Sie die Speiche
Ende nur in Richtung der Rotation, aber sicher sein, ihm einen bestimmten Betrag freies Schwingen zu erlauben. Wenn das Speicheende sicher repariert wird
(sehen Sie Installationsdiagramm), wird das Innere der Kupplung verdreht, und dieses kann Schaden der Komponenten ergeben.
9. Für Modelle BS30 zu BS200, ist eine einzelne Speiche auf einer Seite, aber für Modelle 220 zu BS450, benutzen zwei Speichen, eine auf jeder Seite genügend. Installieren Sie die Speichen gleichmäßig, also wird die Kraft durch die Mitte der Kupplung übertragen.
10. werden Speichen für die BS-Nocken-Kupplung standardisiert.
