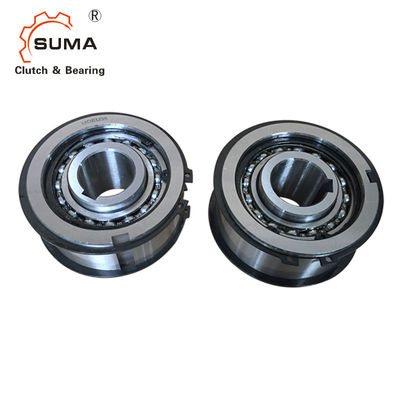

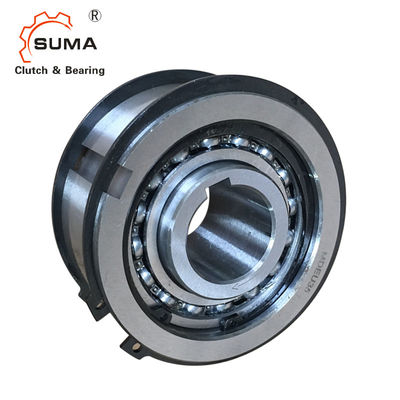

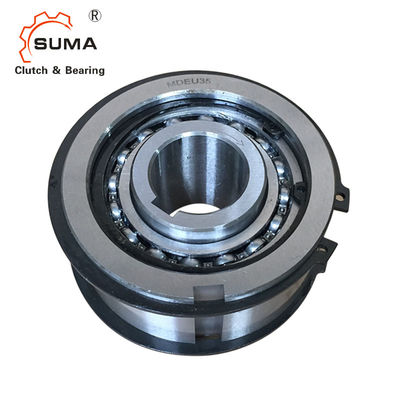

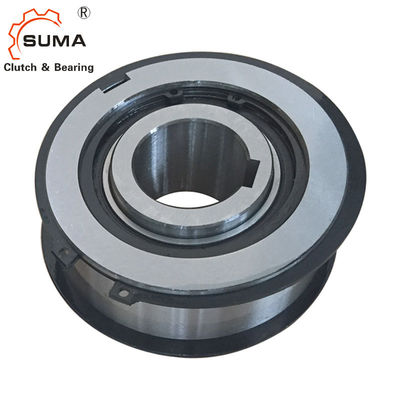

Toleranz-Nocken-Keiln-Lager MDEU GCr15 einzelnes Weisen-H7
Installation und Verwendung
1. Die Bohrungen des Flaschenzuges, des Kettenrades, des etc., sollten eine Toleranz von H6 oder von H7 haben.
2. errichtet in der Rollenart Lager, wegen der Struktur des Nockens und der Rolle.
3. Wenn Sie die Nocken-Kupplung auf die Welle setzen, drängen Sie den Innenring der Kupplung etwas.
4. Treffen Sie nie Axialkräfte auf die Nocken-Kupplung zu. Andere Geräte
Zur Verfügung gestellt werden, um die Axialkräfte aufzunehmen, die auf den Nocken sollte Kupplung zugetroffen werden.
5. im Falle der großen Radiallasten, die auf die Nocken-Kupplung wie die Installierung mit Flaschenzug zugetroffen werden, sollte ein anderes Lager vorbereitet werden, damit der Punkt der Lasten an das Lager gehangen werden kann.
6. sollte Schlüssel mit ISO R773 (LÄRM 6885,1) übereinstimmen. Anmerkung, dass die Keilnutenmaße des Außenrings nicht mit den Keilnutenmaßen übereinstimmt, die in ISO R773 (LÄRM 6885,1) erwähnten.
Maße und Kapazitäten
Modell |
Drehmoment Kapazität (N@m) |
Maximum. Überlauf (r/min) Innenring |
Maximum. Index-Bewegung (Zyklus/Minute) |
Max.Radial Last wann Überlauf (N) |
Bohrung Größe (H7) |
Innenring Keilnute |
B (h7) |
C |
D |
E |
F |
G |
H |
Ich |
Außenring Keilnute |
Gewicht (Kilogramm) |
|
MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3,5 | 0,8 | 5x3 | 0,52 |
MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3,5 | 0,8 | 6x3.5 | 0,88 |
MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3,5 | 0,8 | 8x4 | 1,1 |
MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1,7 |
MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2,1 |
MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2,7 |
MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3,2 |
MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3,8 |
MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1,5 | 16x6 | 5,3 |
MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1,5 | 18x7 | 6,1 |
MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1,5 | 20x7.5 | 7,9 |
MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1,5 | 22x9 | 9,7 |
Montage und Koppelung
