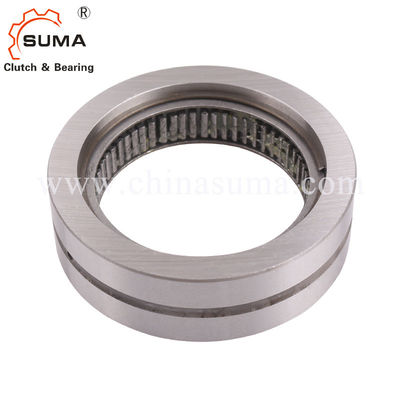

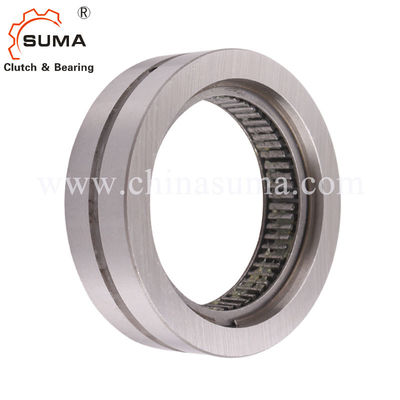

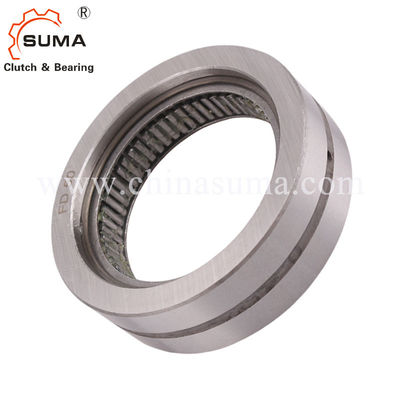

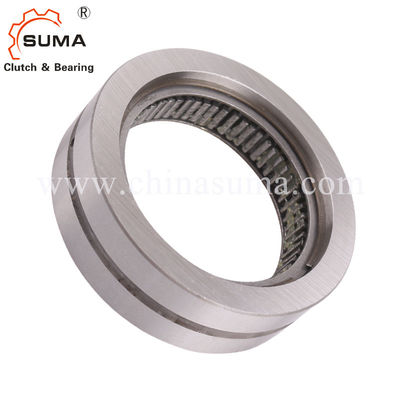

Laufen Richtungsendanschlag FD12 1 Keiln-Art Kupplung frei
Eigenschaften
Intern läuft Flugleitanlage sind Keil freiläuft ohne einen Innenring frei. Der Kunde s verhärtete sich und Bodenwelle wird als die innere Bahn benutzt.
Läuft Flugleitanlage werden verwendet wie frei:
➧Backstops
das ➧Overrunning die ➧Indexing Kupplungen läuft frei
Die Standard- und die Art mit dem P-Reiben für erhöhte Nutzungsdauer und dem Indexieren von Genauigkeit haben nicht Lagergestell. Im Falle des Standard ist jedes zweite Keil durch eine zylinderförmige Rolle ersetzt werden gesollt; dieses laufen kann Radialkräfte annehmen frei.
Nennmomente bis 2 400 Nanometer. Das Drehmoment wird auf den Außenring durch Einpress übertragen.
Maße und Kapazitäten
Frei Rad Größe |
Art |
Nom inal Felsen que |
Maximum. Geschwindigkeit Ring freew Fersen Läufe min-1 |
Äußer Ring freew Fersen Läufe min-1 |
Art |
Nom inal Felsen que |
Maximum. Geschwindigkeit Ring freew Fersen Läufe min-1 |
Äußer Ring freew Fersen Läufe min-1 |
Lager Unterstützung C |
Last Veranschlagen von |
Art |
Nom inal Felsen que |
J Millimeter |
B Millimeter |
D Millimeter |
K Millimeter |
Wei ght |
FD12 | CFH | 11 | 4 225 | 4 250 | CFR | 6 | 4 225 | 4 250 | 7 600 | 4 200 | CFP | 5 | 12 | 16 | 34 | 45 | 0,1 |
FD15 | CFH | 16 | 3 875 | 3 925 | CFR | 8 | 3 875 | 3 925 | 7 800 | 4 200 | CFP | 7 | 15 | 20 | 37 | 50 | 0,1 |
FD20 | CFH | 28 | 3 375 | 3 450 | CFR | 14 | 3 375 | 3 450 | 8 320 | 4 200 | CFP | 12 | 20 | 20 | 42 | 55 | 0,1 |
FD25 | CFH | 48 | 2 900 | 3 050 | CFR | 24 | 2 900 | 3 050 | 10 700 | 5 600 | CFP | 21 | 25 | 20 | 47 | 60 | 0,1 |
FD30 | CFH | 75 | 2 525 | 2 675 | CFR | 36 | 2 525 | 2 675 | 12 900 | 7 000 | CFP | 32 | 30 | 20 | 52 | 65 | 0,1 |
FD40 | CFH | 160 | 1 900 | 2 150 | CFR | 71 | 1 900 | 2 150 | 15 000 | 8 400 | CFP | 71 | 40 | 22 | 62 | 80 | 0,1 |
FD50 | CFH | 260 | 1 475 | 1 775 | CFR | 120 | 1 475 | 1 775 | 18 400 | 11300 | CFP | 120 | 50 | 22 | 72 | 95 | 0,2 |
FD65 | CFH | 430 | 1 200 | 1 550 | CFR | 200 | 1 200 | 1 550 | 21 400 | 14100 | CFP | 210 | 65 | 25 | 90 | 120 | 0,3 |
FD80 | CFH | 650 | 950 | 1 350 | CFR | 300 | 950 | 1 350 | 23 800 | 17800 | CFP | 320 | 80 | 25 | 110 | 140 | 0,6 |
FD105 | CFH | 2400 | 800 | 1 175 | CFR | 1100 | 800 | 1 175 | 48 600 | 45000 | CFP | 1200 | 105 | 35 | 130 | 165 | 0,7 |
Das maximale übertragbare Drehmoment ist 2mal der spezifizierte Nennmoment. Sehen Sie Seite 14 für Bestimmung des Auswahldrehmoments.
Die Höchstgeschwindigkeitswerte, die oben aufgelistet werden, treffen auf Installationszustände zu, während sie für komplettes freilaufen gegeben werden. Wenn die tatsächlichen Installationszustände bekannt, werden höhere Geschwindigkeiten die Erlaubnis gehabt möglicherweise
unter bestimmten Umständen.
Montage und Koppelung
Anwendungsbeispiel
Zwei intern läuft Flugleitanlage 40 CFR von Standard mit Lagergestell als Überlauf von c-lutches im Antrieb der Transportrollen in einer ackaging Verteilungseinheit p frei. In normalem Oper tion werden die Transportrollen mittels freiläuft gefahren, die arbeiten, wenn sie Operation fahren. An der Zurücknahmestation können die ankommenden Pakete leicht weg gleiten, während der Antrieb durch freilaufen überlaufen wird (Freilaufoperation ation).
Montage
Intern läuft Flugleitanlage in der Art Standard frei und Art mit dem P-Reiben sind ohne Lagergestell. Konzentrische Ausrichtung von innerem und von Außenring muss vom Kunden zur Verfügung gestellt werden. Pro missible laufen Sie heraus (T.I.R.) muss beobachtet werden. Das Drehmoment wird auf den Außenring durch Einpress übertragen. Um die Drehmomente zu übertragen, die in der Tabelle spezifiziert werden, muss der Außenring in einer Wohnung mit einem externen Durchmesser K. untergebracht werden. Die Wohnung wird vom Stahl- oder grauen Roheisen in der Mindestqualität GG-20 hergestellt. Wenn wir andere Unterkunftmaterialien oder kleinere externe Durchmesser verwenden, drängen wir Sie, mit uns betreffend das übertragbare Drehmoment in Verbindung zu treten. Die Toleranz der Unterkunftbohrung D muss ISO P6 sein. Bitte Anmerkung die technischen Punkte auf Seite 118 betreffend die Keilnbahn (Welle). Die zulässige Betriebstemperatur von laufen ist - 40°C zu 80°C. frei.
Schmierung
Eine Ölschmierung vom qualitätsbestimmten muss zur Verfügung gestellt werden.
Beispiel für die Einrichtung
Laufen Sie Größe Flugleitanlage 12 frei, Standard: • FLUGLEITANLAGE 12 CFH
