Weise 3400Nm SMZ60 GCr15 eins, welche die Überholkupplung Vielzweck überläuft

Name: Weise 3400Nm SMZ60 GCr15 eins, welche die Überholkupplung Vielzweck überläuft
Brand: Changzhou Suma Precision Machinery Co., Ltd
SKU: SMZ60
Price: 220.00 USD
Availability: InStock

Markenname:	SUMA
Modellnummer:	SMZ60
MOQ:	1
Preis:	USD200-USD240 PER PIECE
Lieferzeit:	10-15 Tage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, Paypal

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO SGS

Produktname:

Nocken-Kupplung, die SMZ60 trägt

Tragen gestützt:

Material:

Wälzlagerstahl GCr15

GRÖSSE:

60*155*100mm

Drehmoment-Kapazität:

3400Nm

Garantie:

1-jährig

Paket:

Karton-Kasten/Holzkiste

Gewicht:

10.2kg

Verpackung Informationen:

Karton-Kasten/Holzkiste

Hervorheben:

SMZ60

das Überholkupplung überläuft

GCr15

Produkt-Beschreibung

Keiln-Nocken-Kupplung der Weisen-SMZ60 eins, die für Pumpen-System trägt
Eigenschaften

Art SMZ ist versiegelt, Keilnart freilaufen, das Tragen gestützt unter Verwendung zwei 60. .ZZ-Reihen fetten geschmierte Lager ein.
Einheiten sind geliefertes Fett schmierten installationsbereites.

SMZ-Einheiten werden beabsichtigt, wie Vielzweck, in den verschiedenen Anwendungen verwendet zu werden.

Der Innenring wird zur Welle befestigt. Der Innendurchmesser des Außenrings (Maß D4) sollte als das Befestigungsregister für die verbundenen Teile (Kettenrad, Flaschenzug, Gang, Speiche…) benutzt werden.

Der Befestigungszapfen sollte zur Toleranz g6 sein.

Maße und Kapazitäten

Art	Größe		Überlauf von Geschwindigkeiten												Gewicht
SMZ	dH7	TKN1)	nimax2)	namax3)	D	D2	D3	D4H7	L	L1	G	z	t	m
	[Millimeter]	[Nanometer]	[min-1]	[min-1]	[Millimeter]	[Millimeter]	[Millimeter]	[Millimeter]	[Millimeter]	[Millimeter]	[Millimeter]	[Millimeter]	[Millimeter]	[Millimeter]	[Kilogramm]
	20	300	1600	700	80	30	68	55	65	67	M6	6	12	7,6	2
	30	1035	1500	500	100	45	88	75	80	82	M8	6	16	8,9	3,7
	35	1100	1400	300	110	50	95	80	85	87	M8	6	16	8,7	4,8
	45	1750	1300	300	125	60	110	95	90	92	M8	8	16	8,4	6,2
	60	3400	1100	250	155	80	140	125	100	102	M8	8	16	9,1	10,2
	70	4300	1000	250	175	95	162	145	103	105	M8	8	16	8,6	13,2

ANMERKUNGEN
1) maximales = 2 × T T KN
“ Beziehen Sie sich auf Auswahlseite 10 bis 13
2) Innenringüberschüsse
3) Außenringüberschüsse
Keilnute zu LÄRM 6885,1
“ Beziehen Sie sich Montage und auf Wartungsanweisungen
Seite 16 bis 19

Montage und Koppelung

Bilder

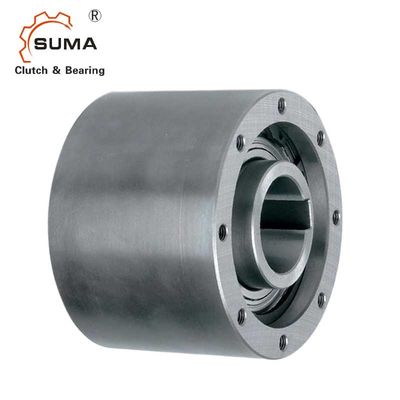

Weise 3400Nm SMZ60 GCr15 eins, welche die Überholkupplung Vielzweck überläuft

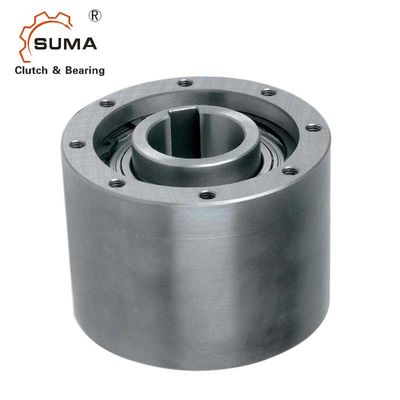

Weise 3400Nm SMZ60 GCr15 eins, welche die Überholkupplung Vielzweck überläuft
