Nocken-Kupplungs-Lager
>
|
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | MZ20 |

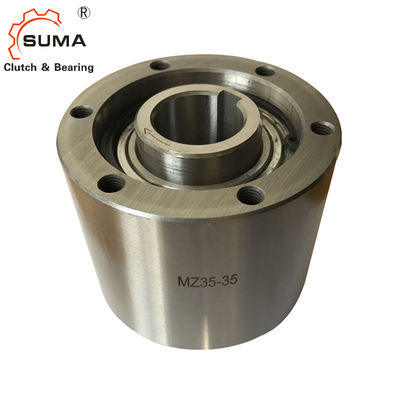

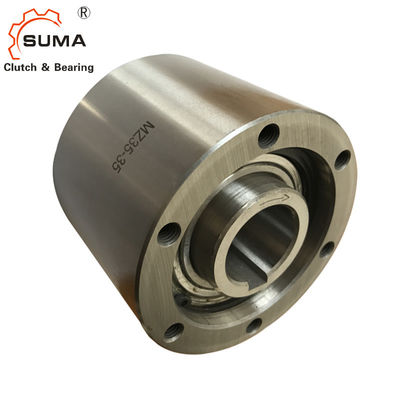

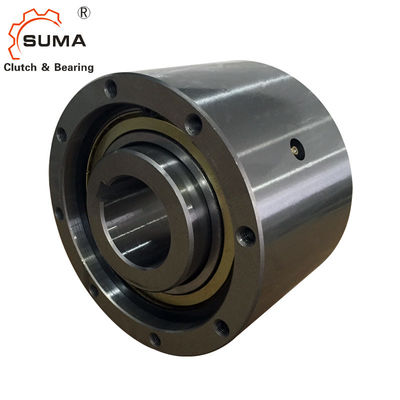

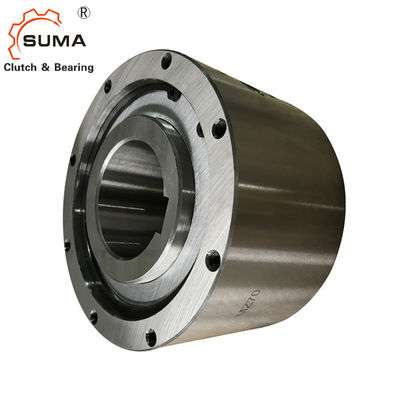

Weise MZ20 eins, die Nocken-Kupplung für Druckmaschinen überläuft
Eigenschaften
Art MZ ist versiegelt, Keilnart freilaufen, das Tragen gestützt unter Verwendung zwei 60. .ZZ-Reihen fetten lubrucated Lager ein. Einheiten sind geliefertes Fett schmierten installationsbereites. MZ-Einheiten werden beabsichtigt, wie Vielzweck, in den verschiedenen applicatoins verwendet zu werden. Eine typische Befestigungsanordnung wird auf der nächsten Seite gezeigt. Der Innenring wird zur Welle befestigt. Der Innendurchmesser des Außenrings sollte als das Befestigungsregister für die verbundenen Teile (Kettenrad, Flaschenzug, Gang, Speiche…) benutzt werden. Der Befestigungszapfen sollte zur Toleranz g6 sein.
Technische Daten
| Einzelteil | MZ20 |
| Material | GCr15 |
| Bohrungsdurchmesser. | 20 Millimeter |
| Äußerer Durchmesser. | 80 Millimeter |
| Breite | 67 Millimeter |
| Drehmomentkapazität | 323 N.m |
| Widerstanddrehmoment | 0,29 N.m |
| Gewicht | 2 Kilogramm |
| Paket | Kartonieren Sie Kasten, Holzkiste oder als Ihre Anforderungen |
Maße und Kapazitäten
| Modell |
Drehmomentkapazität (Nanometer) |
Widerstand-Drehmoment (Nanometer) |
Max Overrunning (r/min) |
Maximale Index-Bewegung (Zyklus/nin) |
Bohrung Größe |
C |
B |
F |
(M6) |
G |
PCD D |
S |
H-M No .of Gewindebohrungen ×Size ×Pitch |
Gewicht (Kilogramm) |
|||
| Innenring | Außenring | Durchmesser. (H7) |
Schlüssel Weise |
||||||||||||||
| MZ15 | 186 | 0,2 | 2200 | 900 | 150 | 15 | 5×2.3 | 62 | 60 | 68 | 25 | 47 | 5,5 | 58 | 10 | 6-M5×0.8 | 1,4 |
| MZ17 | 215 | 0,2 | 2000 | 800 | 150 | 17 | 5×2.3 | 66 | 64 | 75 | 28 | 52 | 6,3 | 64 | 10 | 6-M5×0.8 | 1,8 |
| MZ20 | 323 | 0,29 | 1900 | 700 | 150 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 7,6 | 68 | 12 | 6-M6×1.0 | 2,0 |
| MZ30-22 | 735 | 0,39 |
1800
|
500 | 150 | 22 | 6x2.8 | 82 |
80 |
100 |
45 |
75 |
8,9 |
88 |
16 |
6-M8×1.25 |
3,7 |
| MZ30-25 | 25 | 8×3.3 | |||||||||||||||
| MZ30 | 30 | 10×3.3 | |||||||||||||||
| MZ35 | 1080 | 0,49 | 1700 | 300 | 150 | 35 | 10×3.3 | 87 | 85 | 110 | 50 | 80 | 8,7 | 95 | 16 | 6-M8×1.25 | 4,8 |
| MZ45-40 | 1620 | 0,69 | 1700 | 300 | 150 | 40 | 12×3.3 | 92 | 90 |
125 |
60 |
95 |
8,4 |
110 |
16 |
8-M8×1.25 |
6,2 |
| MZ45 | 45 | 14×3.3 | |||||||||||||||
| MZ60-50 | 2110 | 0,98 | 1600 | 250 | 150 | 50 | 14×3.8 | 102 | 100 | 155 |
80 |
125 |
9,1 |
140 |
16 |
8-M8×1.25 |
10,2 |
| MZ60-55 | 55 | 16×4.3 | |||||||||||||||
| MZ60 | 60 | 18×4.4 | |||||||||||||||
| MZ70-65 | 3040 | 1,27 | 1300 | 250 | 150 | 65 | 18×4.4 | 105 |
103 |
175 |
95 |
145 |
8,6 |
162 |
16 |
8-M8×1.25 |
13,2 |
| MZ70 | 70 | 20×4.9 | |||||||||||||||
Montage und Koppelung
