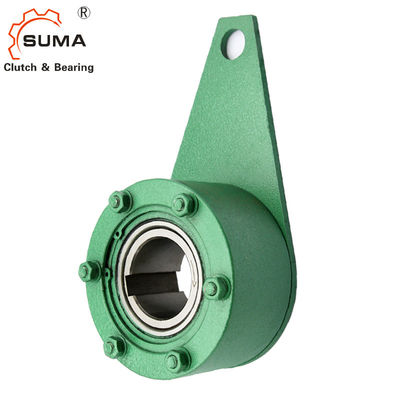

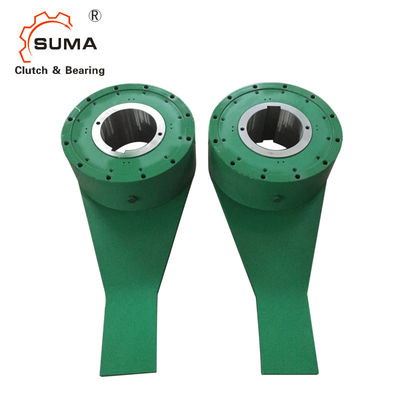

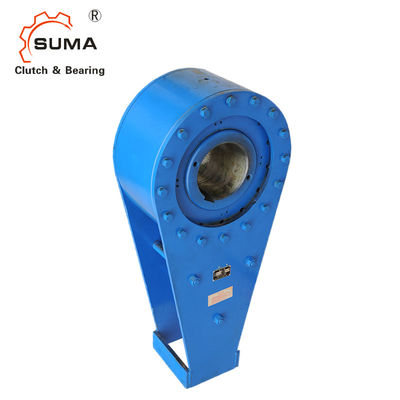

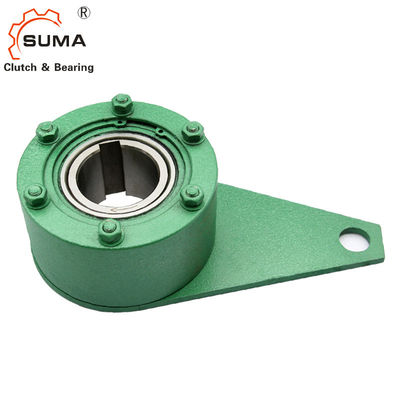

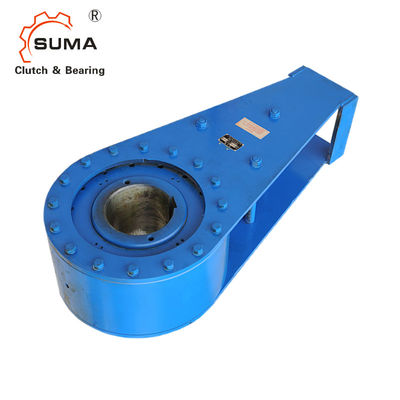

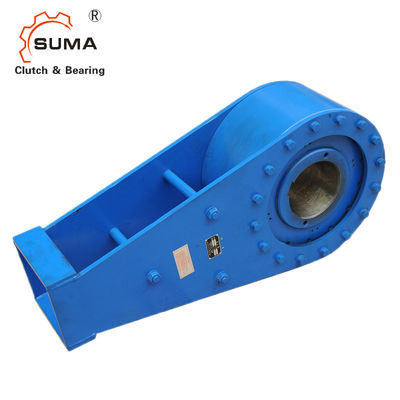

Eine Weisen-Endanschlag-Kupplung
Eigenschaften
Die einfache Schmierungswartung des BS-R Reihenangebots.
1. Vor-Einsatz der V-Ring in die Fördererwelle in der korrekten Richtung.
2. sicher die BS-Nocken-Kupplung auf die Welle installieren. Wenden Sie den Druck nur auf der Stirnfläche des Innenrings an
wenn die BS-Nocken-Kupplung auf die Welle eingefügt wird. Schlagen Sie nicht den Innenring direkt mit einem Hammer oder wenden Sie Druck an
auf dem Außenring. (Beziehen Sie sich auf Seite 13 für Installation und Verwendung)
3. wenden Sie das gelieferte Dichtungsmittel, an die Stirnfläche des Innenrings und der Verpackung, an und befestigen Sie die BS-Nocken-Kupplungseinheit an
die Fördererwelle mit der Endplatte. Gleichzeitig verwenden Sie den Dichtungsring auf jedem Bolzen, um Ölleckage zu verhindern.
Maße und Kapazitäten
Modell |
Drehmoment Kapazität (N·m) |
Bohrung Durchmesser Strecke |
Maximum. Überlauf (r/m) Innenring |
B |
C |
PCD E |
F |
G |
H |
K |
L |
M |
N |
P |
Q |
R |
|
BS65R | 1.570 | 40to65 | 200 | 90 | 160 | 85 | 140 | 115 | 50 | 6 | 9,5 | 306 | 210 | 16 | 50 | 13,5 | 90 |
BS75R | 2.450 | 50 to75 | 180 | 90 | 170 | 85 | 150 | 125 | 50 | 6 | 9,5 | 354 | 250 | 19 | 65 | 16,5 | 100 |
BS85R | 5.880 | 60 to85 | 180 | 115 | 210 | 110 | 185 | 140 | 60 | 9 | 11 | 434 | 300 | 29 | 95 | 20,5 | 115 |
BS95R | 7.840 | 70 to95 | 170 | 115 | 230 | 110 | 200 | 160 | 60 | 9 | 12,5 | 497 | 350 | 32 | 105 | 20,5 | 130 |
BS110R | 10.800 | 80 bis 110 | 170 | 115 | 270 | 110 | 220 | 180 | 60 | 12 | 14 | 560 | 385 | 40 | 110 | 26 | 140 |
BS135R | 15.700 | 90 bis 135 | 120 | 135 | 320 | 130 | 280 | 230 | 60 | 12 | 14 | 666 | 470 | 36 | 120 | 26 | 180 |
Modell |
Drehmoment Kapazität (N·m) |
Bohrung Durchmesser Strecke |
Betrieb Rennen |
B |
C |
PCD E |
F |
G |
L |
Ich |
J |
R |
P |
Q |
Minute |
Maximal |
|
BS160R | 24500 | 100 bis 160 | 100 | 135 | 360 | 130 | 315 | 255 | 60 | 19 | 16 | 120 | 32 | 792 | 580 | 108 | 95 |
BS200R | 37200 | 100 bis 200 | 100 | 150 | 430 | 145 | 380 | 310 | 60 | 19 | 21 | 130 | 43 | 838 | 623 | 182 | 155 |
Modell |
Drehmoment Kapazität (N·m) |
Bohrung Durchmesser Strecke |
Betrieb Rennen |
B |
C |
PCD E |
F |
G |
Ich |
L |
M |
N |
O |
P |
Q |
Minute |
Maximal |
|
BS 220R | 49000 | 150 bis 220 | 80 | 235 | 500 | 230 | 420 | 296 | 95 | 35 | 12 | 259 | 311 | 238 | 1070 | 820 | 347 | 310 |
BS 250R | 88200 | 175 bis 250 | 50 | 295 | 600 | 290 | 530 | 355 | 125 | 35 | 12 | 319 | 375 | 288 | 1300 | 1000 | 637 | 580 |
BS 270R | 123000 | 200 bis 270 | 50 | 295 | 650 | 290 | 575 | 395 | 130 | 40 | 12 | 319 | 375 | 298 | 1425 | 1100 | 660 | 602 |
BS 300R | 176000 | 230 bis 300 | 50 | 295 | 780 | 290 | 690 | 495 | 130 | 45 | 19 | 333 | 396 | 356 | 1690 | 1300 | 1050 | 983 |
BS 335R | 265000 | 250 bis 335 | 50 | 305 | 850 | 320 | 750 | 525 | 135 | 60 | 19 | 343 | 405 | 386 | 1925 | 1500 | 1210 | 1120 |
BS 350R | 314000 | 250 bis 350 | 50 | 320 | 930 | 360 | 815 | 565 | 135 | 71 | 19 | 358 | 430 | 414 | 2065 | 1600 | 1710 | 1580 |
BS 425R | 510000 | 325 bis 425 | 50 | 440 | 1030 | 450 | 940 | 680 | 170 | 70 | 22 | 484 | 570 | 474 | 2315 | 1800 | 1580 | 2370 |
BS 450R | 686000 | 350 bis 450 | 50 | 450 | 1090 | 480 | 990 | 690 | 180 | 80 | 22 | 494 | 580 | 526 | 2545 | 2000 | 2930 | 2690 |
Anmerkungen:
1. BS-R Nocken-Kupplung kann sich langweilen entsprechend Ihren Spezifikationen, aber spezifizieren bitte den gebohrten Durchmesser bei der Toleranz und bei der Keilnute
Maße.
2. sind Speichen optional. Der Arm, der oben gezeigt wird, ist nur als Ihre Referenz. Bei Bedarf spezifizieren Sie ihn bitte auf Ihrem Auftrag.
Montage und Koppelung
4. Nachdem Sie das Innere des Ölbehälters gesäubert haben, wenden Sie das Dichtungsmittel auf der Passfläche des Ölbehälters an. Setzen Sie das Öl
waagerecht ausgerichtetes Messgerät vertikal (rote Linie ist unter, und blau ist Spitzen), für Modelle von BS65R zu BS200R; installieren Sie den Ölbehälter
zur Stirnfläche des Außenrings mit den Bolzen, während für Modelle BS220R und oben, installieren Sie den Ölbehälter zu
Dichtungsanhänger unter Verwendung der Bolzen. Verhindern Sie sorgfältig, dass Staub die Nockenkupplung oder -Ölbehälter eindringt.
5. Presse der vor-eingefügte V-Ring völlig damit das Gesicht der Schutzabdeckungskontakte nah.
6. falls die umgebenden Temperaturanstiege 40°C und oben, es empfohlen wird, um Schild oder Dach einzustellen und direktes zu vermeiden
Sonnenlicht zwecks die Lebensdauer der Nocken-Kupplung verlängern.
