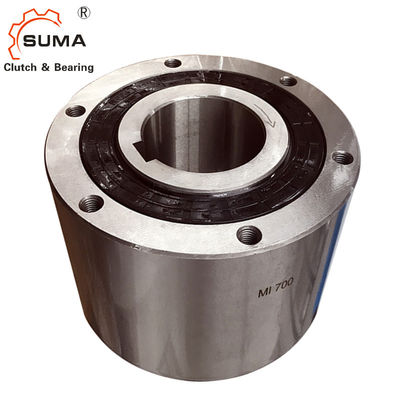

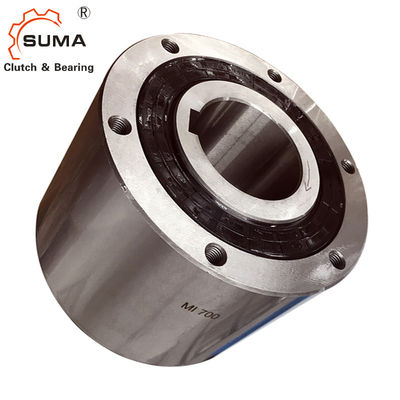

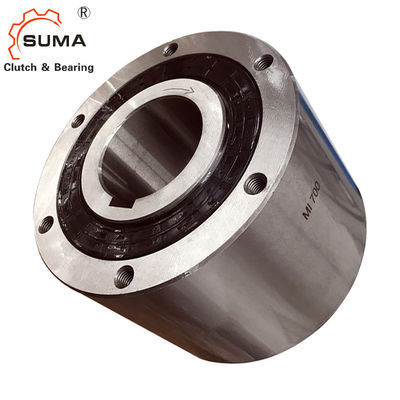

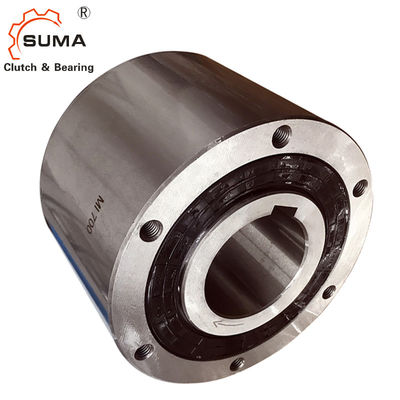

Weisen-Endanschlag-Nocken MI 20S 300RPM eins laufen Kupplung frei
Eigenschaften
1. Besonders behandelte Nocken werden benutzt, um besser zu erzielen
Verschleißfestigkeit.
2. Fütterungsantrieb für Tasche-Herstellungsmaschinen oder
umwickelnde Maschinen
Technische Daten
Einzelteil | MI20S |
Präzision | P6 |
Art | Nocken |
Bohrungsgröße (Millimeter) | 20 |
Außenring (Millimeter) | 80 |
Drehmoment (KN) | 43,1 |
Innenringüberlauf des Maximums (Zyklus/Minute) | 300 |
Widerstand-Drehmoment (Nanometer) | 0,29 |
Gewicht (Kilogramm) | 1,9 |
Paket | Karton-Kasten/Holzkiste |
Lieferfrist | 7-10 Tage nach dem Auftrag bestätigt |
Zahlungsbedingungen | L/C, T/T, D/P, D/A, Western Union |
Maße und Kapazitäten
Modell | Drehmoment Kapazität (Nanometer) |
Maximum. Index-Bewegung (Zyklus/Minute) |
Widerstand Drehmoment (Nanometer) |
Bohrungs-Größe | C | B | F |
E (M6) |
Öl (mℓ) |
Gewicht (Kilogramm) |
||
Durchmesser. (H7) |
Keilnute | |||||||||||
MI20S | 43,1 | 300 | 0,29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1,9 |
MI30S | 196 | 300 | 1,08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
Montage und Koppelung
1. Wenn Sie Kettenräder oder Gänge zum Außenring anbringen, verwenden Sie das innere Maß des Außenrings (dimensionE) um einen Verbindungsflansch auf dem Kettenrad oder dem Gang zu machen. Befestigen Sie dann fest mit Bolzen von Dehnfestigkeit 10,9 oder größeres zu den Gewindebohrungen im Außenring. Empfohlene Toleranz zwischen angebrachtem Gang und Verbindungsflansch ist f7.
2. Die empfohlene Wellentoleranz ist h6 oder h7.
3. Verwenden Sie immer einen parallelen Schlüssel, und verwenden Sie keinen sich verjüngenden Schlüssel. Eine parallele Schlüsselsitzung ISO R773 (LÄRM 6885,1)
wird empfohlen. Überprüfen Sie, ob es kein seitliches Spiel zwischen dem Schlüssel und den Keilnuten gibt. Installieren Sie eine Endplatte auf das Gesicht des Innenrings
4. Wenn Sie die Welle einfügen, wenden Sie Druck nur am Gesicht nur des Innenrings an.
5. Sehen Sie „Schmierung und Wartung“ auf Seite 79.
