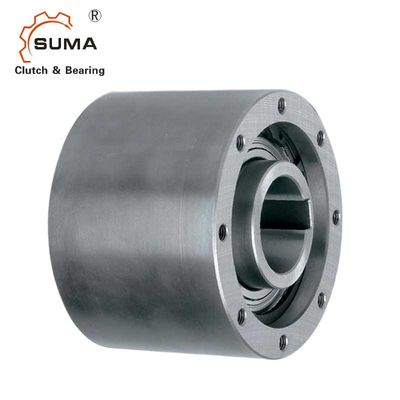

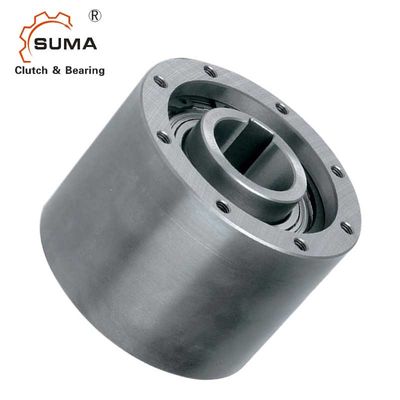

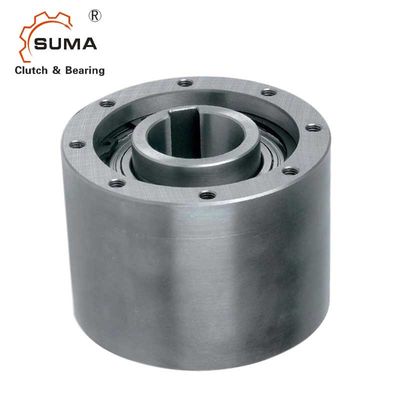

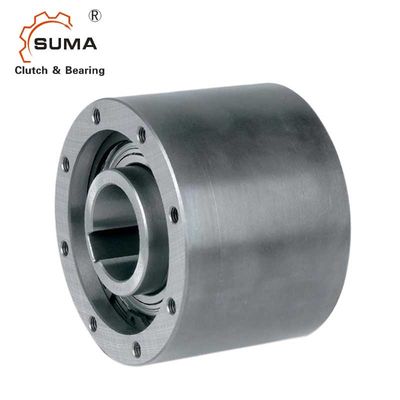

SMZ20 versiegelte 67MM Nocken-Kupplungs-Lager Toleranz-G6
Eigenschaften
Art SMZ ist versiegelt, Keilnart freilaufen, das Tragen gestützt unter Verwendung zwei 60. .ZZ-Reihen fetten geschmierte Lager ein.
Einheiten sind geliefertes Fett schmierten installationsbereites. SMZ-Einheiten werden beabsichtigt, wie Vielzweck, in den verschiedenen Anwendungen verwendet zu werden. Eine typische Befestigungsanordnung wird auf der nächsten Seite gezeigt. Der Innenring wird zur Welle befestigt. Der Innendurchmesser des Außenrings (Maß D4) sollte als das Befestigungsregister für die verbundenen Teile (Kettenrad, Flaschenzug, Gang, Speiche…) benutzt werden. Der Befestigungszapfen sollte zur Toleranz g6 sein.
Maße und Kapazitäten
Art | Größe |
|
Überlauf von Geschwindigkeiten |
|
Gewicht | ||||||||||
SMZ | dH7 | TKN1) | nimax2) | namax3) | D | D2 | D3 | D4H7 | L | L1 | G | z | t | m | |
[Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | |
20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7,6 | 2 | |
30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8,9 | 3,7 | |
35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8,7 | 4,8 | |
45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | 8 | 16 | 8,4 | 6,2 | |
60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | 8 | 16 | 9,1 | 10,2 | |
70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | 8 | 16 | 8,6 | 13,2 |
ANMERKUNGEN
1) maximales = 2 × T T KN
“ Beziehen Sie sich auf Auswahlseite 10 bis 13
2) Innenringüberschüsse
3) Außenringüberschüsse
Keilnute zu LÄRM 6885,1
“ Beziehen Sie sich Montage und auf Wartungsanweisungen
Seite 16 bis 19
Montage und Koppelung
