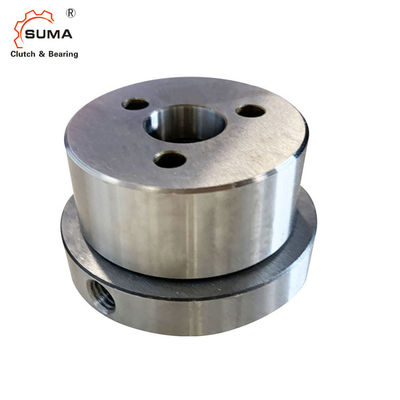

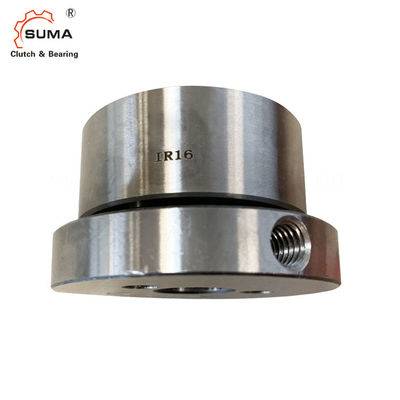

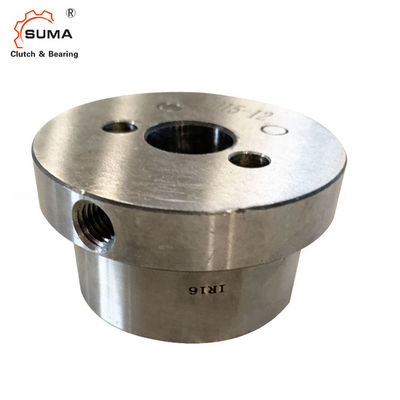

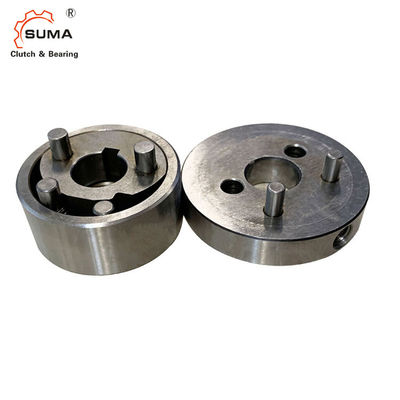

Lager irreversible Verschlüsse IR16 Bidirection nach Maß
Eigenschaften
Irreversible Verschlüsse IR sind bidirektionale verantwortliche Rolle freiläuft mit Lagergestell. Sie sind installationsbereit.
Die irreversiblen Verschlüsse IR werden wie benutzt:
➧ bidirektionale verantwortliche Endanschläge
Nennmomente bis 100 Nanometer.
Bohrungen bis 35 Millimeter.
Während ein normales freilaufen, überträgt Drehmomente vom Fahren, oder gefahrene Seite in nur einem irection der Rotation, mit dem irreversiblen Verschluss IR ist es möglich für das treibende Teil, zu fahren
Welle in beiden Drehsinnen. Es gibt jedoch eine Blockierungsaktion gegen jedes Rückdrehmoment, das vom gefahrenen Teil, ungeachtet des Drehsinns kommt, in dem es ausgeübt wird.
Maße und Kapazitäten
Laufen Sie frei Größe |
Art |
Nominal Drehmoment |
Bohrung d Millimeter |
A* Millimeter |
B* Millimeter |
C Millimeter |
D Millimeter |
E Millimeter |
G ** | L Millimeter |
M1 Millimeter |
M2 Millimeter |
N Millimeter |
O Millimeter |
P Millimeter |
Q Millimeter |
R Millimeter |
T ** Millimeter |
V Millimeter |
Z ** |
Gewicht Kilogramm |
IR 12 | R | 8 | 12 | 13,8 | 4 | 2,2 | 42 | 11,2 | M4 | 17,7 | 24 | 12,0 | 8,0 | 9,5 | 5 | 5,5 | 26 | 5,7 | 3 | 0,15 | |
IR 16 | R | 15 | 16 | 18,3 | 5 | 3,0 | 48 | 12,2 | M5 | 20,4 | 28 | 13,5 | 9,5 | 10,5 | 5 | 9,5 | 28 | 9,8 | 3 | 0,22 | |
IR 25 | R | 48 | 25 | 28,5 | 8 | 3,2 | 85 | 20,0 | M6 | 30,0 | 48 | 22,5 | 19,1 | 19,5 | 10 | 5,5 | 55 | 12,2 | 3 | 1,10 | |
IR 35 | R | 100 | 35 | 38,5 | 10 | 4,5 | 120 | 32,0 | M8 | 45,0 | 70 | 27,0 | 32,2 | 31,5 | 12 | 8,5 | 80 | 14,2 | 3 | 3,30 |
Das maximale übertragbare Drehmoment ist 2mal der spezifizierte Nennmoment.
* Keilnute entsprechend LÄRM 6885, Seite 1 • Toleranz der Keilnutenbreite JS10.
** Z = Zahl von Gewindebohrungen G auf Teilkreis T.
Montage und Koppelung
Das Ventil, das im gezeigten Beispiel eine Steuerung oder ein Absperrventil ist, wird im Öffnen oder in der schließend Richtung mittels eines Handrades justiert.
Der irreversible Verschluss verhindert alle unbeaufsichtigten Verschiebungen in der Position des Ventils wegen des Drucks, der durch das Medium ausgeübt wird, das in das Rohr fließt.
Der Gebrauch der irreversiblen Verschlüsse wird nicht auf von Hand betriebene Ventile eingeschränkt und sie können mit motorisierten Reglern auch benutzt werden. In diesem Fall gibt es den bestimmten Vorteil, dass der Drehmomenterzeugerbedarf, nur das Justagedrehmoment zu liefern entworfen ist, das im Allgemeinen niedrig ist, seit aller Stellung und plötzliche Rückdrehmomente werden durch den irreversiblen Verschluss absorbiert.
