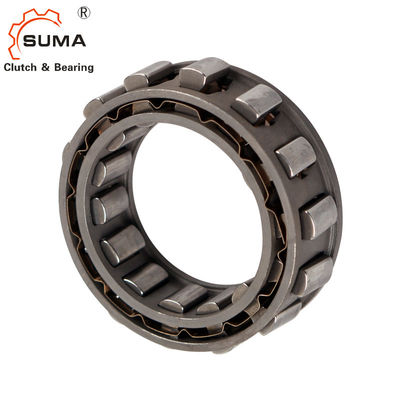

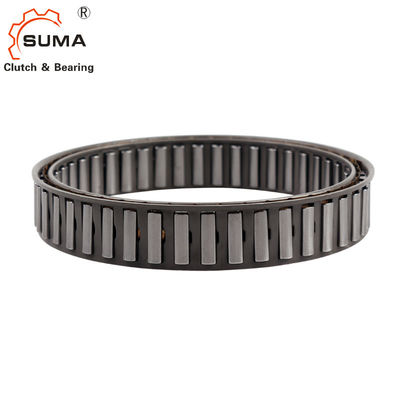

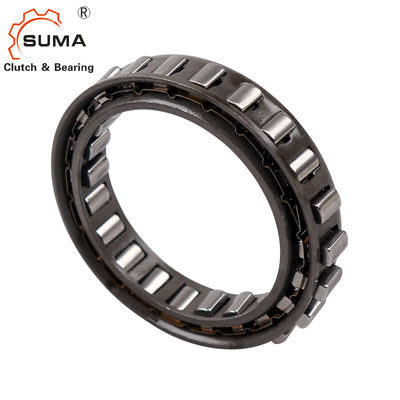

Art Weisen-Tragen des Keiln-DC3175 (3C) der Freilaufkupplungs-eine

DC-Keiln-Art Kupplung

Kurze Einleitung

Art DC ist eine Keilnart freilaufen Käfig ohne inneres oder Außenringe. Sie muss in einen Entwurf installiert sein, der Rennen, Lagergestell für die axialen und Radiallasten, Schmierung und das Versiegeln bereitstellt. Die DC-Art Version-n nimmt alle Arten Schmiermittel an, die z.Z. im Kraftübertragung equipement benutzt werden.
Die Keilnraumtoleranz darf nicht überstiegen werden. Inner und Außenringe müssen Sie haben eine minimale einfache Breite „e“, ohne irgendeine Pause, zum sicherzustellen freilaufen Funktionen richtig wie gezeigt auf nächsten Seiten.

Wechselweise können Rennen gemacht werden falls Stahl Wellen oder Wohnungen, zur Spezifikation unten. Oberflächenhärte des Fertigteils sollte HRC 60 bis 62, für eine Tiefe von 0,6 Millimeter-Minimum sein.

Kernhärte, zum HRC35 bis 45 zu sein. Oberflächenrauigkeit, zum von 22CLA nicht zu übersteigen. Maximale Verjüngung zwischen Rennen: 0.007 Millimeter für 25 Millimeter-Breite.

Maße und Kapazitäten

ANMERKUNGEN
1) maximales = 2 × T T KN
“ Beziehen Sie sich auf Auswahlseite 12 bis 19
2) Innenringüberschüsse
3) Außenringüberschüsse
*) ist der Verbindungsflansch des inneren Käfigs auf dem Gegenteil
Seite
**) Ausdehnung der Toleranz zum ± 0.013 zulässig

Befestigung des Beispiels

Bilder
