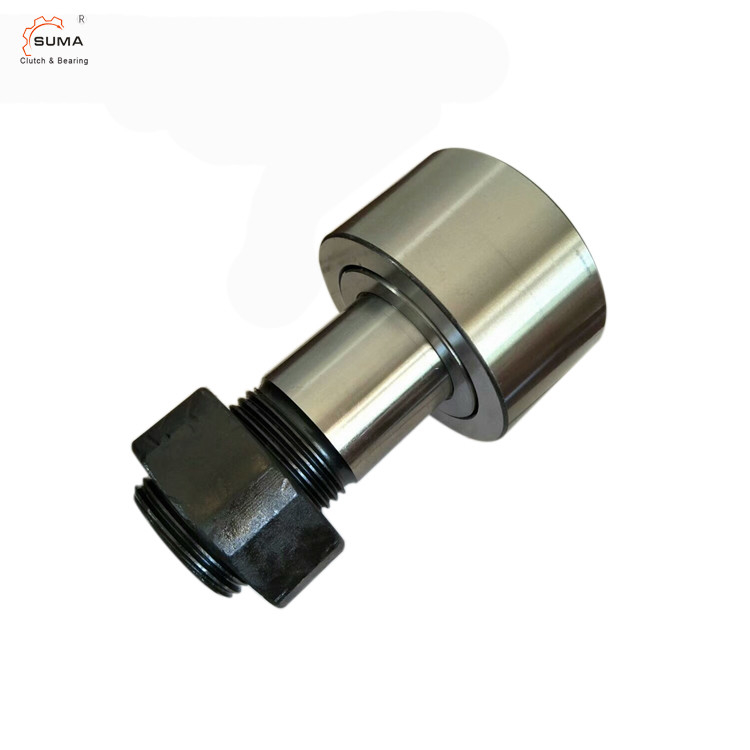

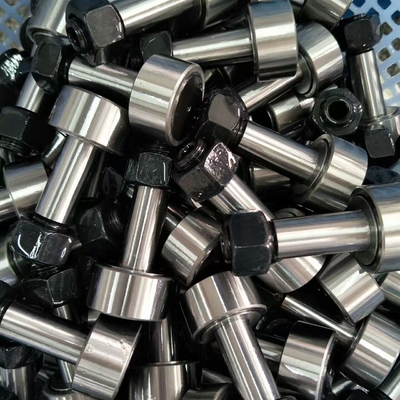

S-Serie MCF MCF… volle Ergänzung der Nadel-Abtastrolle
Eigenschaften der Nadel-Abtastrolle
REIHE | BAU-EIGENSCHAFTEN |
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
Volle Ergänzung von Nadeln Mit Exzenterkragen Mit zylinderförmigem Außendurchmesser Mit sechseckigem Loch Mit Dichtungen Eingesperrte Nadeln Mit Exzenterkragen Mit zylinderförmigem Außendurchmesser Mit sechseckigem Loch Mit Dichtungen Zylinderförmige Rollen der vollen Ergänzung Mit Exzenterkragen Mit zylinderförmigem Außendurchmesser
|
Anwendung der Nadel-Abtastrolle
UNVERSIEGELT BRG. NEIN. (1) |
SIEGELbrg. NEIN. (1) |
ROLLE DIA. RD NOM. (2) |
ROLLE BREITE W +0,00 -0,12 |
BOLZEN-DURCHMESSER. Sd NOM. (3) |
BOLZEN L'GTH. SL NOM. |
GESAMTES LÄNGE L NOM. |
ENDPLATTE ERWEITERUNG E NOM. |
FADEN |
FADEN LÄNGEN-ZEITLIMIT Min. |
SCHMIERLOCH |
|
(HC) NOM. | (HD) NOM. | ||||||||||
Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7,5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S | 16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S | 19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S | 22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S | 22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S | 26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S | 26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S | 30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S | 32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S | 35 | 18 | 16 | 32,5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S | 40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S | 40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S | 47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S | 47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S | 52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S | 52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S | 62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S | 62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S | 72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S | 72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S | 80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S | 85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S | 90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
