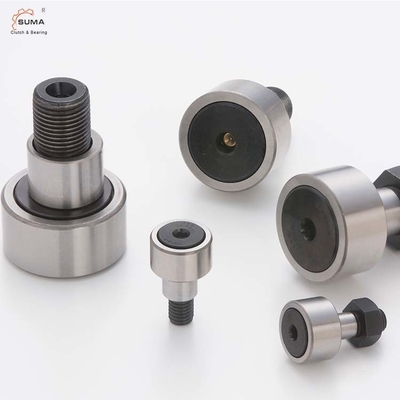

CCFE-SB Reihen-Exzenterbolzen-Abtastrolle-Lager CCFH-1 3/4-SB
Technische Daten
Maße und Kapazitäten
BRG. NEIN. |
ROLLEN-DURCHMESSER. (RD) +.000 -.001 |
ROLLE BREITE (W) +.000 -.005 |
BUSH. L'GTH. (G*) +.000 -.010 |
BUSH. Durchmesser. (BD) ±.001 |
BOLZEN L'GTH. (SL) |
MIN. THR'D L'GTH. (Zeitlimit) |
GELDSTRAFE THR'DS. |
ECC. |
LUB. SITZ TÖNEN GRÖSSE (f) |
** RECOM. FESTKLEMMEN DREHMOMENT LBS. - IN. |
MAX. STATIC KAPAZITÄT LBS. |
BASIC DYN. VERANSCHLAGENDE LBS. |
CCFE-1/2-N-SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 | .010 | - | 15 | 720 | 620 |
CCFE-1/2-SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
CCFE-9/16-SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 | - | 15 | 790 | 680 |
CCFE-5/8-SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
CCFE-11/16-SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 | - | 35 | 1215 | 955 |
CCFE-3/4-SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE-7/8-SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE-1-SB | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/8-SB | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE-1 1/4-SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 3/8-SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE-1 1/2-SB | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 5/8-SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE-1 3/4-SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-1 7/8-SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE-2-SB | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/4-SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE-2 1/2-SB | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-2 3/4-SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE-3-SB | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/4-SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 | ①1/4 | 3450 | 24910 | 15720 |
CCFE-3 1/2-SB | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 | ①1/4 | 4200 | 31625 | 22800 |
CCFE-4-SB | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 | ①1/4 | 5000 | 44770 | 29985 |
Eigenschaften
Exzenterbolzen-Abtastrolle-Lager umfasst mehrfache Kompaktbauweise, hohe drehende Genauigkeit, große Vielfalten, breite Anpassungsfähigkeit und einfache Installation und sie können hohe Radiallast und bestimmte Stossbelastung tragen und sind in der Werkzeugmaschine weitverbreitet, metallurgisch, Gewebe und Druckmaschinen, Produktlinien und etc.
Exzenterbolzen-Abtastrolle-Lager wird aus maschinell bearbeitetem Starkwandaußenring, Nadeln oder zylinderförmige Rollensätze oder Nadel der Käfiganleitung oder der vollen Ergänzung, Innenring oder Bolzen und Dichtung verfasst.
