Bolzen-Art Abtastrolle
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | CFH-5/8-SB |
CFH-B u. CFH-SB Bahn-Rollen-Nockenwellen-Nachfolger Reihen-CFH-5/8-SB mit Hexen-Loch
Eigenschaften des Nockenwellen-Nachfolgers
CFH-1-B mit Hexen-Lochhochleistungsabtastrolle
CFH-1-SB Seald und Hexen-Lochhochleistungsabtastrolle.
Die typischen Funktionen einer Abtastrolle sind, Antifriktionsunterstützung der linearen Bewegung zu gewähren oder der Oberfläche eines Nockens zu folgen.
SUMA Stud Cam Follower war entworfen, um den zeitweiligen Schock-, Laden- und Präzisionsanforderungen zu widerstehen, die mit diesen Anwendungen verbunden sind.
Anwendung des Nockenwellen-Nachfolgers
| Nahrung und Getränk | Packmaschine | EinheitsMaterialtransport |
| Selbstanlagen | Erdölbohrung | Stahlwerke |
| Texitiles/Druck | Automatisierungsausrüstung | Werkzeugmaschinen |
Technische Daten des Nockenwellen-Nachfolgers
Maße und Kapazitäten
| INSEALED BRG. NEIN. |
VERSIEGELT BRG. NEIN. |
ROLLE Durchmesser (RD) |
ROLLE BREITE (W) |
BOLZEN Durchmesser (Sd) |
BOLZEN LÄNGE (SL) |
Min. FADEN LÄNGE (Zeitlimit) |
GELDSTRAFE FADEN |
SCHMIERLOCH | LUB INSTALLATION GRÖSSE (f) |
RRCOM. CL AMPING DREHMOMENT Lbs. IN |
Max STATISCH KAPAZITÄT Lbs. |
BASIC Dyn. BEWERTUNG Lbs. |
|
| LOCH MITTE (HC) |
LOCH DURCHMESSER (HD) |
||||||||||||
| CFH-1/2-B | CFH-1/2-B | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
| CFH-9/16-B | CFH-9/16-B | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | 1580 | 680 | |||
| CFH-5/8-B | CFH-5/8-B | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
| CFH-11/16-B | CFH-11/16-B | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | 2480 | 955 | |||
| CFH-3/4-B | CFH-3/4-B | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH-7/8-B | CFH-7/8-B | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH-1-B | CFH-1-B | 1,000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH-1 1/8-B | CFH-1 1/8-B | 1,1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH-1 1/4-B | CFH-1 1/4-B | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH-1 3/8-B | CFH-1 3/8-B | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH-1 1/2-B | CFH-1 1/2-B | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH-1 5/8-B | CFH-1 5/8-B | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH-1 3/4-B | CFH-1 3/4-B | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH-1 7/8-B | CFH-1 7/8-B | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH-2-B | CFH-2-B | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH-2 1/4-B | CFH-2 1/4-B | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH-2 1/2-B | CFH-2 1/2-B | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH-2 3/4-B | CFH-2 3/4-B | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH-3-B | CFH-3-B | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH-3 1/4-B | CFH-3 1/4-B | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH-3 1/2-B | CFH-3 1/2-B | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH-4-B | CFH-4-B | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |

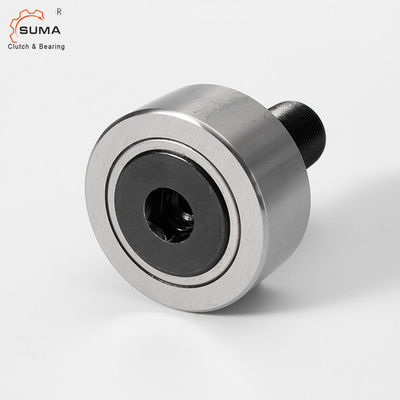

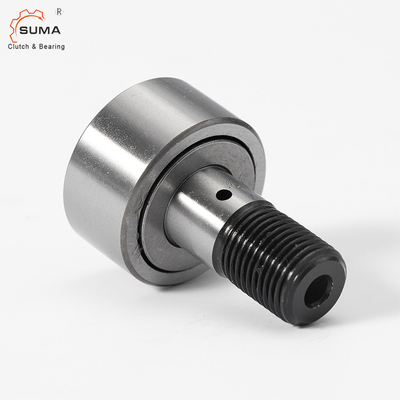

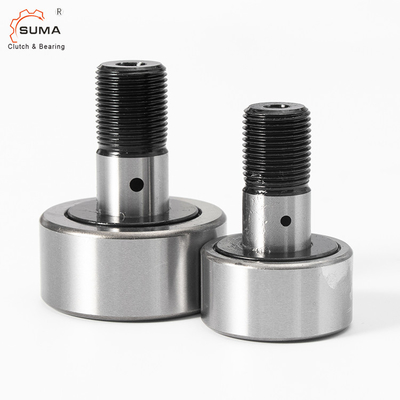

Bilder des Nockenwellen-Nachfolgers
FAQ
Q: Wie verpacken Sie die Abtastrolle?
Q: Kann ich die Proben von Ihnen erhalten?
: Er wird in hohem Grade angeregt, um die Proben für Qualitätskontrolle zu bitten.
Q: Können Sie versprechen, die Waren in der Zeit zu liefern?
